RQTX1068
ESPAÑOL
42 43
3. Coloque los tornillos de montaje en la pared.
2. Coloque el soporte para la pared en la parte posterior de la unidad.
1. Separe el soporte de la unidad.
AUX
300 mm
Espacio necesario
Vista posterior
Espacio
necesario 85,5 mm 77,5 mm
500 mm
700 mm
74,8 mm
130 mm
 Fije el soporte para la pared con el tornillo de fijación
(2 piezas).
(Par de apriete: 1,2 Nm a 1,5 Nm)
Tornillo de fijación B
 Mida y marque la posición de los tornillos de montaje (2 piezas) e introdúzcalos en la pared.
Utilice las siguientes imágenes para ver la posición y medidas de los tornillos.
Instale la unidad con ambos tornillos de montaje.
Utilice un nivel para garantizar que ambos tornillos quedan nivelados.
Utilice un tornillo con resistencia suficiente para soportar el peso de al menos 20 k
g .
•
•
•
•

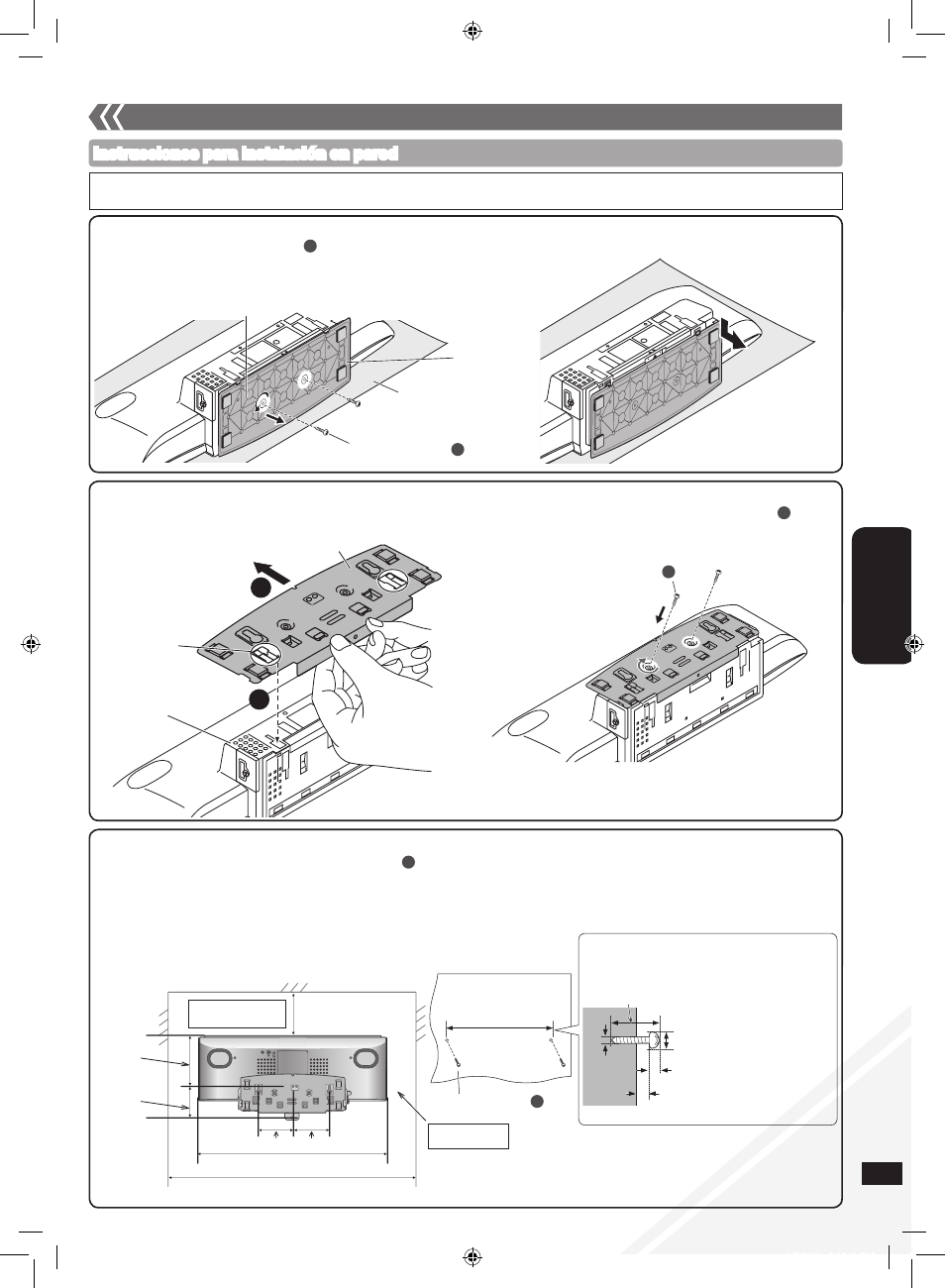

Instrucciones para instalación en pared
• Antes de la instalación, apague la unidad y desconecte el cable de alimentación de CA de la toma de corriente.
• Apriete los tornillos con firmeza para evitar que se aflojen.
A
Parte inferior de la unidad principal
Soporte
Paño o
manta suave
Tornillo de montaje A
B
2
1
Pestaña
Parte
posterior de
la unidad
principal
Soporte para la pared (vista inferior)
C
 Alinee las dos pestañas del soporte para la pared y la unidad
principal, luego insértelas hasta que se ajusten en posición.
 Separe el soporte de la unidad.
 Desatornille los tornillos de fijación (2 piezas) de la parte
inferior de la unidad.
Mantenga los tornillos desmontados en un lugar seguro.
Colocación de la unidad en una pared (Opcional)
(continuación)
8 mm a 9,5 mm
2,2 mm a 2,8 mm
2,5 mm a 3,5 mm
4 mm
Cada tornillo debe tener una
longitud que permita resistir 20 k
g
o más en cada tornillo.
Pared
Tornillo de montaje C
163 mm
4 5
