66

67

RQTX1068

DANSK

66

67

3. Skru monteringsskruerne fast i væggen.

2. Fastgør vægholderen på apparatets bagside.

AUX

2

1

1. Tag holderen af apparatet.

4

5

Afmål og markér monteringsskruernes position

(2 stykker) og skru dem fast i væggen.

Anvend tegningerne nedenfor når skruernes position skal bestemmes.
Sørg for at installere begge vægmonteringsskruer.
Anvend et vaterpas for at sikre, at begge skruer er i vater.
Anvend en skrue, som er stærk nok til at bære en vægt på mindst 20 k

g

.




Fastgør vægholdern med fæstningsskruen

(2 stykker).

(Stramningsmoment: 1,2 Nm til 1,5 Nm)

Arranger begge tapper på vægholderen så de passer på

hovedenheden, og skub den ind over, indtil den klikker på plads.

Løsn fæstningsskruerne (2 stykker) i enhedens bund.

Opbevar de løsnede skruer på et sikkert sted.

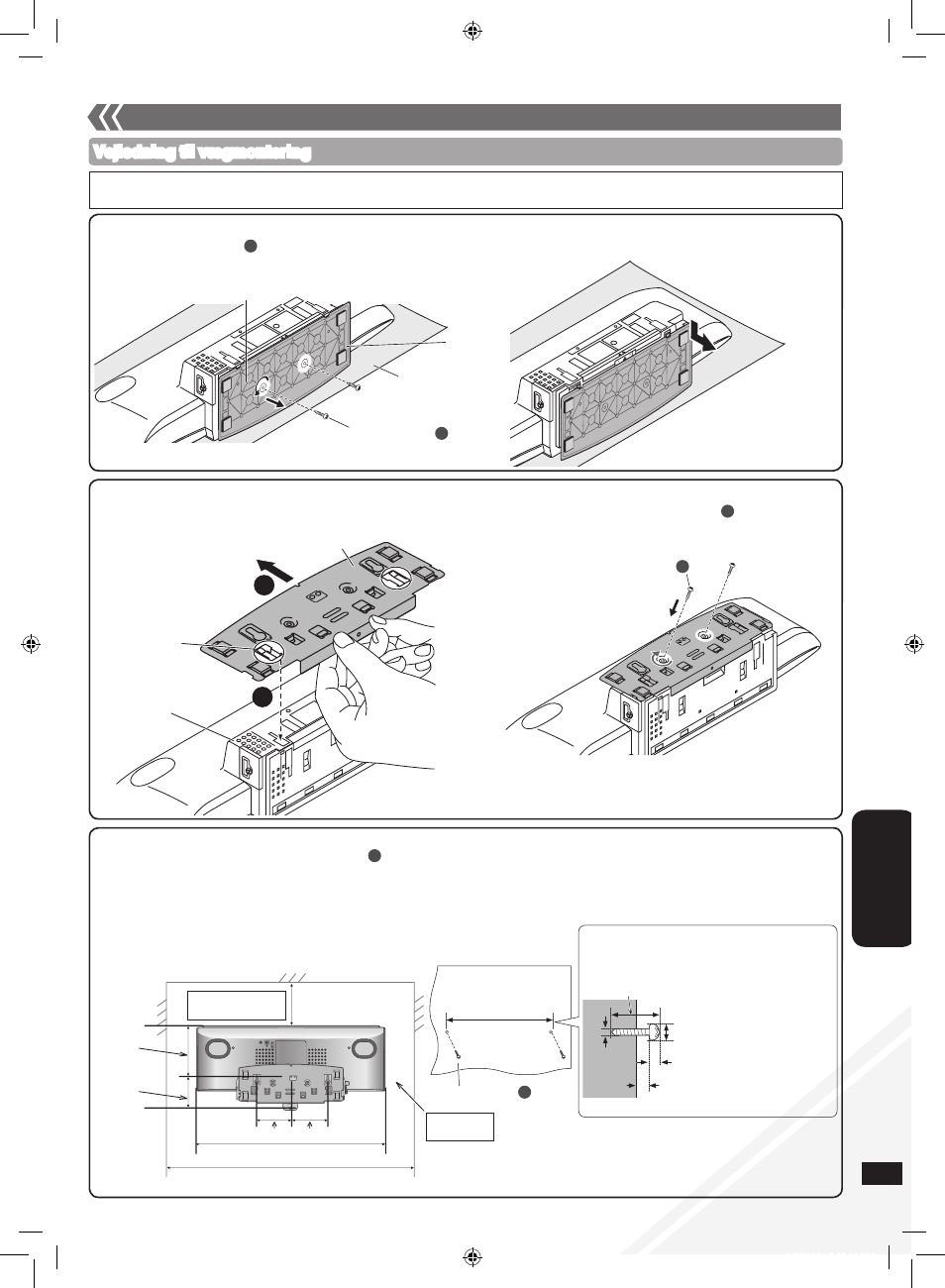

Vejledning til vægmontering

• Før installation slukkes enheden og strømforsyningsledningen tages ud af stikkontakten.
• Stram skruerne godt i hvert trin for at undgå løse samlinger.

A

Hovedenhedens bund

Holder

Blødt tæppe
eller stofstykke

Fæstningsskrue

A

B

Fæstningsskrue

B

Flap

Hovedapparatets
bagside

Vægbeslag (set nedefra)

C

Skub holderen af enheden.

300 mm

Nødvendigt frirum

Set bagfra

Nødvendigt

frirum

85,5 mm

77,5 mm

500 mm

700 mm

74,8 mm

130 mm

8 mm til 9,5 mm

2,2 mm til 2,8 mm

2,5 mm til 3,5 mm

4 mm

Hver skrue skal have en længde,
som kan understøtte 20 k

g

eller

derover.

Væg

Monteringsskrue

C

163 mm

Fastgøring af apparatet til væggen (Valgfrit)

(fortsat)

RQTX1068(EG)_020210.indb 67

3/7/2010 5:07:04 PM
