53
Anschluss weiterer Digitalkomponenten (Fortsetzung)

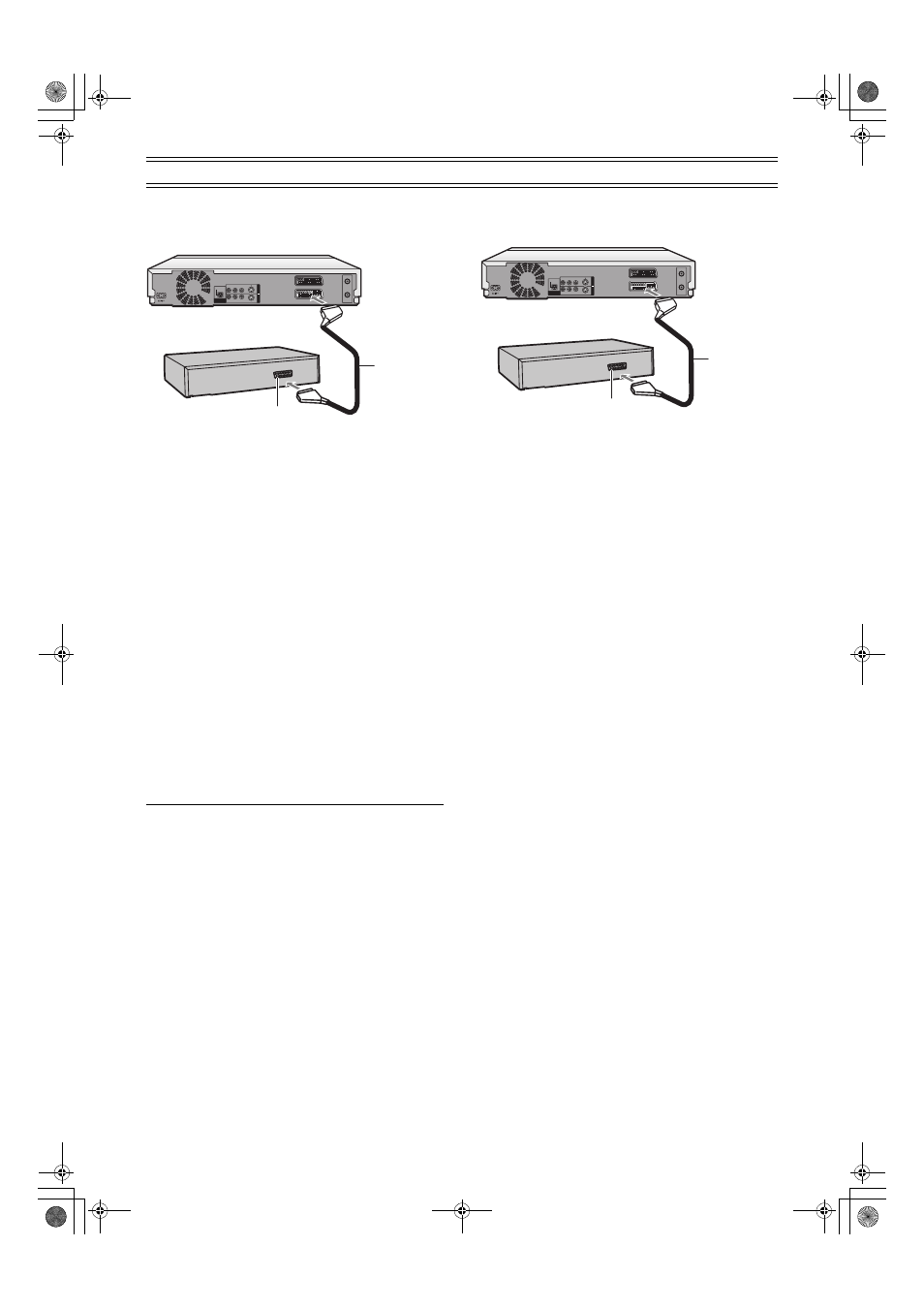

Anschluss eines Decoders
Der Begriff Decoder bezeichnet hier ein Gerät, mit dem
verschlüsselte Sendungen decodiert werden (Pay TV).
(1) Decoder (Sonderzubehör)
(2) 21-polige Scart-Buchse
(3) 21-poliges Scart-Kabel (Sonderzubehör)
Schließen Sie ein 21-poliges Scart-Kabel (Sonderzubehör)
an die 21-polige AV2 Scart-Buchse am Gerät und die 21-
polige Scart-Buchse am Decoder an.
Schließen Sie das Netzkabel des Decoders an eine
Netzsteckdose an.
Stellen Sie “AV2 Buchse” auf “DECODER”. (Seite 58)
≥Falls Sie ein anderes Gerät mit RGB-Ausgang an die AV2-
Buchse dieses Geräts anschließen, muss das Ausgangssignal
dieses Geräts auf RGB eingestellt werden, wenn Sie “AV2
Eingang” auf “RGB (nur PAL)” eingestellt haben.
AV Link-Funktion
Wenn das Gerät über ein 21-poliges Scart-Kabel an das
Fernsehgerät angeschlossen ist, können Sie die Taste [AV LINK]
(35) verwenden, um das Fernsehgerät von normalem
Fernsehempfang auf den Video-Wiedergabekanal (AV-Eingang)
umzuschalten (und umgekehrt). Im Geräte-Modus (wenn die
“DVD”-Anzeige auf dem Display des Geräts aufleuchtet) wird das
Fernsehgerät auf Video-Wiedergabekanal (AV-Eingang)
eingestellt. Im TV-Modus (wenn die “DVD”-Anzeige nicht
aufleuchtet) ist das Fernsehgerät auf TV-Empfang eingestellt.
Die AV Link-Funktion stoppt, wenn die “DVD”-Anzeige auf dem
Display erscheint (wenn Sie mit der Wiedergabe beginnen oder
eine Bildschirmmeldung eingeblendet wird).
Hinweis
[RGB] bedeutet getrennte Rot/Grün/Blau-Farbsignale. Wenn Sie
ein Fernsehgerät mit RGB-Eingang an die AV1-Buchse dieses
Geräts und einen Decoder mit RGB-Ausgang an die AV2-Buchse
anschließen, kann das Fernsehgerät RGB-Signaleingaben vom
Decoder über das Gerät empfangen.
RGB-Ausgangssignale erscheinen nur, wenn die “DVD”-Anzeige
aufleuchtet. Um RGB-Ausgangssignale im Stopp-Modus oder
während der Aufnahme anzuzeigen, drücken Sie die Taste
[AV LINK]
(35), so dass die “DVD”-Anzeige aufleuchtet.
Anschluss eines Satelliten- oder
digitalen Receivers
(1) Satellitenreceiver (Sonderzubehör)
(2) 21-polige Scart-Buchse
(3) 21-poliges Scart-Kabel (Sonderzubehör)
Schließen Sie ein 21-poliges Scart-Kabel (nicht mitgeliefert)
an die 21-polige AV2-Scart-Buchse des Geräts und an den
21-poligen Scart-Anschluss des Satellitenreceivers an.
Schließen Sie das Netzkabel des Satellitenreceivers an eine
Netzsteckdose an.
Stellen Sie “AV2 Buchse” auf “EXT”, “Ext Link 1” oder “Ext
Link 2”. (Seite 58)
≥Falls Sie ein anderes Gerät mit RGB-Ausgang an die AV2-
Buchse dieses Geräts anschließen, muss das Ausgangssignal
dieses Geräts auf RGB eingestellt werden, wenn Sie “AV2
Eingang” auf “RGB (nur PAL)” eingestellt haben.
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V4 IN
OUT
(1)
(2)
(3)
RF IN
RF OUT
OPTICAL AV1 (TV)
AV2 (DECODER/EXT) DIGITAL AUDIO OUT
(PCM/BIT STREAM)
R - AUDIO - L VIDEO S-VIDEO
R - AUDIO - L VIDEO S-VIDEO
A V4 IN
OUT
(1)
(2)
(3)
