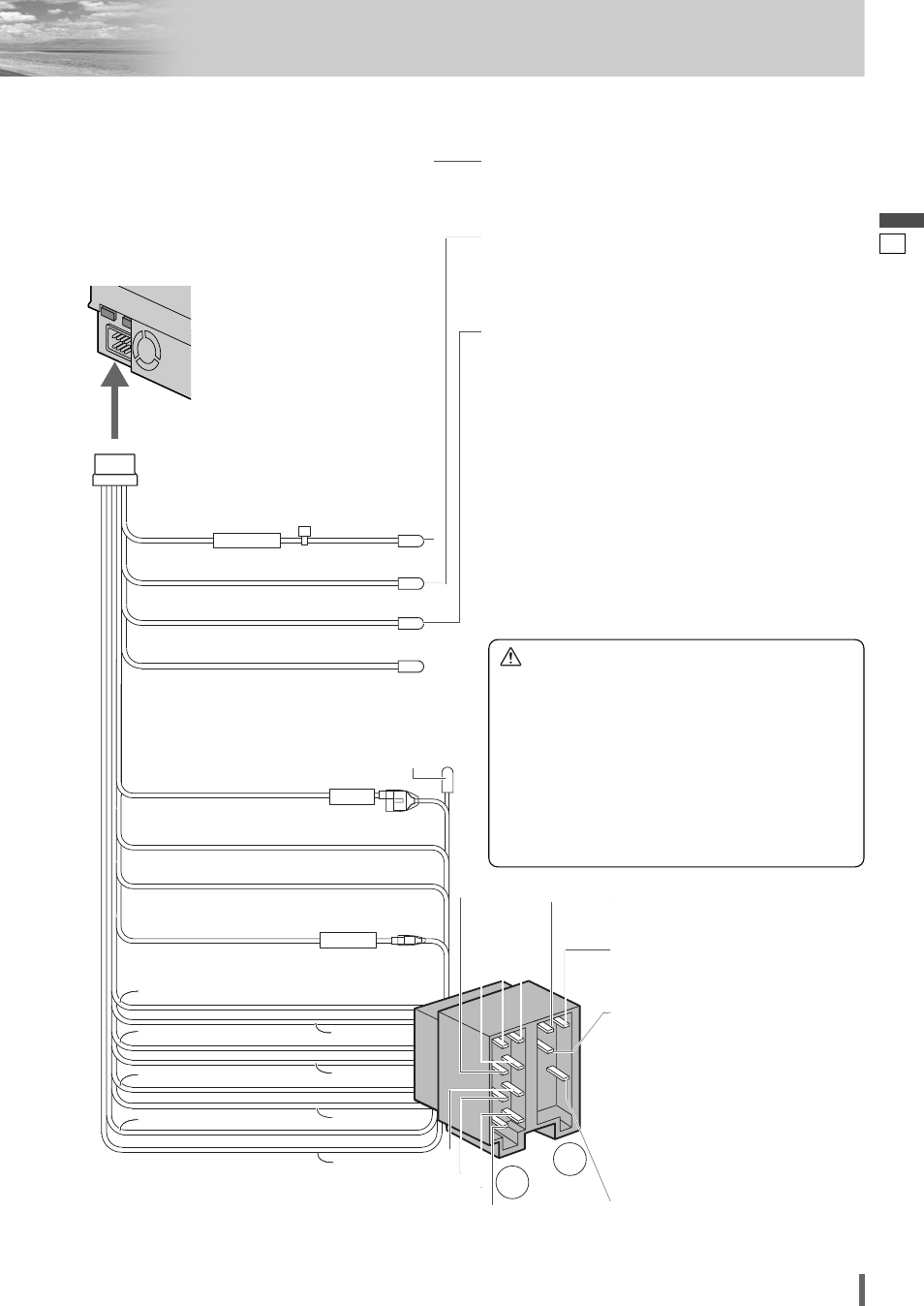

CQ-VD5005N
(Rückseite)
SIDE BRAKE
BATTERY 15A
A
B
ACC
A8 (Schwarz)
A7 (Rot)
A4 (Gelb)
A5 (Blau)
Nicht belegt
Vorsicht
¡ Verwenden Sie nur nicht geerdete Lautsprecher.
Zulässige Belastbarkeit: 45 W oder mehr
Impedanz : 4 – 8
Ω
Die Verwendung von Lautsprechern, die den technis-
chen Daten nicht entsprechen, kann zu Brand,
Raucherntwicklung oder Beschädigung der
Lautsprecher führen.
¡ Entfernung zwischen Lautsprecher und Verstärker:
30 cm oder mehr
¡ Schließen Sie niemals mehr als einen Lautsprecher
an einen Satz Lautsprecherleiter an. (außer bei
Anschluß eines Hochtonlautsprechers)
Verbindungskabel für Feststellbremse (Handbremse)
(Leuchtend grün)
Zur Vermeidung von Unfällen und aus Sicherheitsgründen
unbedingt die Feststellbremse verdrahten.
Leitungsdraht für externe Fernbedienung
(Braun mit schwarzem Streifen)
Wenn Sie eine externe Fernbedienung verwenden, die
nicht von Panasonic hergestellt wurde, wenden Sie sich
vor dem Anschluss an den Herstellerdes Produktes.
Stromsteuerkabel des externen Verstärkers
(Blau mit weißem Streifen)
An einen externen Verstärker.
Hinweis:
¡ Für den Anschluss des TV-Tuners dessen
Leistungssteuerkabel verwenden.
¡ Bei gleichzeitigem Anschluss eines TV-Tuners und eines
externen Verstärkers sowohl das Leistungssteuerkabel
des TV-Tuners als auch den Steueranschluss des exter-
nen Verstärkers anschließen.
B8 : Hinten Links –
B7 : Hinten Links +
B6 : Vorne Links –
B5 : Vorne Links + B4 : Vorne Rechts –
B3 : Vorne Rechts +
B2 : Hinten Rechts –
B1 : Hinten Rechts +
Lautsprecher
B2
B1
B4
B3
B5
B6
B7
B8
!0 Versorgungsstecker
An die Versorgungsbuchse des
Gerätes.
Rückwärtsgangkabel (Violett mit weißem
Streifen)
Wenn Sie die Rückfahrkamera anschließen,
verwenden Sie das Rückwärtsgangkabel.
( a Seite 27)
B8 (Grün mit schwarzem Streifen)
B7 (Grün) B6 (Weiß mit schwarzem Streifen)
B5 (Weiß) B4 (Grau mit schwarzem Streifen)
B3 (Grau) B2 (Violett mit schwarzem Streifen)
B1 (Violett)
A5 : Steuerkabel für Relais der motorbe-
triebenen Antenne
(Blau)
Zu motorbetriebenen Antenne (max. 100 mA)
Dieses Kabel dient nicht für die Verwendung
mit einer über einen Schalter aktivierten
motorbetriebenen Antenne.
Hinweis:
¡ Die motorbetriebene Antenne wird
automatisch ausgefahren, wenn die
Stromversorgung dieses Gerätes
eingeschaltet wird.
A7 : Versorgungskabel (IGN oder ACC) (Rot)
An die ACC-Stromklemme, +12 V
Gleichspannung.
A8 : Massekabel (Schwarz)
An ein sauberes, metallisches Teil des
Fahrzeugchassis.
A4 : Batteriekabel (Gelb)
An die Batterie des Fahrzeuges, kontinuier-
lich +12 V Gleichspannung.
