CQ-VD5005N
Deutsch

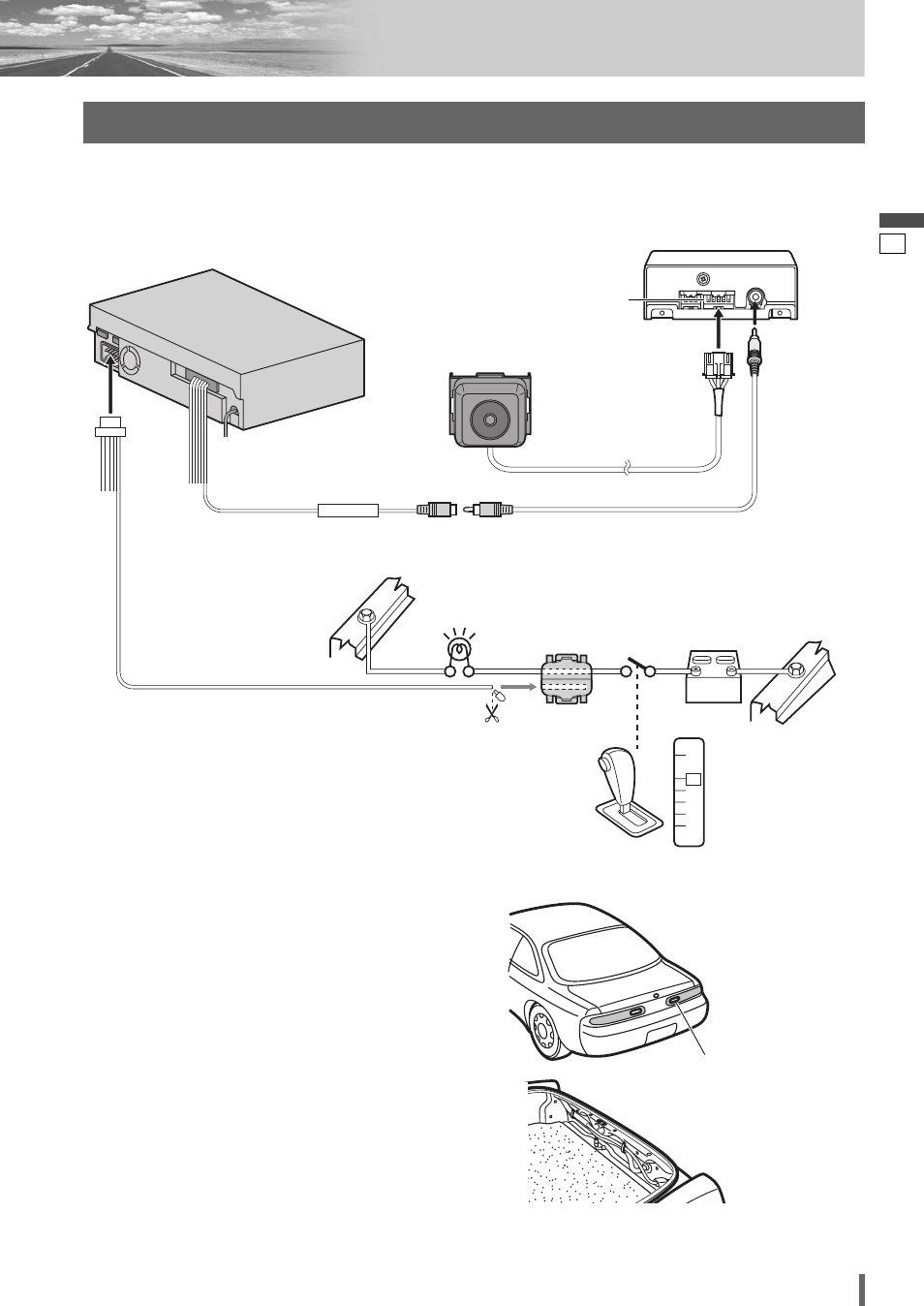

Anschluss eines Rückfahrkamera
Hinweis:
¡
Siehe auch die Bedienungsanleitungen der anzuschließenden Geräte.
CAMERA IN
P
N
D
2
L
R
Panasonic
Anschluss des
Rückwärtsgangkabels
Falls eine optionale Rückfahrkamera verwendet wird, muss
das Rückwärtsgangkabel angeschlossen werden.
Das Rückwärtsgangkabel (Violett mit weißer Streifen) mit dem
positiven (+) Kabel der Rückfahrleuchte (die Leuchte mit
klarem Schutzglas, die aufleuchtet, wenn der Schalthebel auf
den Rückwärtsgang geschaltet wird) verbinden.
Hinweis:
¡
Das Rückwärtsgangkabel anschließen, nachdem die
Klemme vom Kabelende abgeschnitten wurde.
¡
Verwenden Sie ein Rückwärtsgang-Verlängerungskabel
(Option)
, falls erforderlich.
Rückfahrkamera
(CY-RC50KN)
(Video)
(Gelb)
RCA-Kabel
Rückfahrkamera-Steuergerät
CQ-VD5005N
(Rückseite)
(Video)
(Gelb)
Rückfahrleuchte Klemmverbinder
(Handelsübliches Produkt)
Batterie
Fahrzeugchassis
Schaltgetriebe
Rückwärtsgangkabel
(Violett mit weißem Streifen)
Kamera-Eingang
Kamera-Eingang
(Gelb)
Die Rückfahrleuchte
kontrollieren.
Von der Rückseite der
Rückfahrleuchtenfassung
herausnehmen.
!0 Versorgungsstecker
