Seite 66: Deutsch, Cq-vd5005n (rückseite)
11
26
CQ-VD5005N
Deutsch

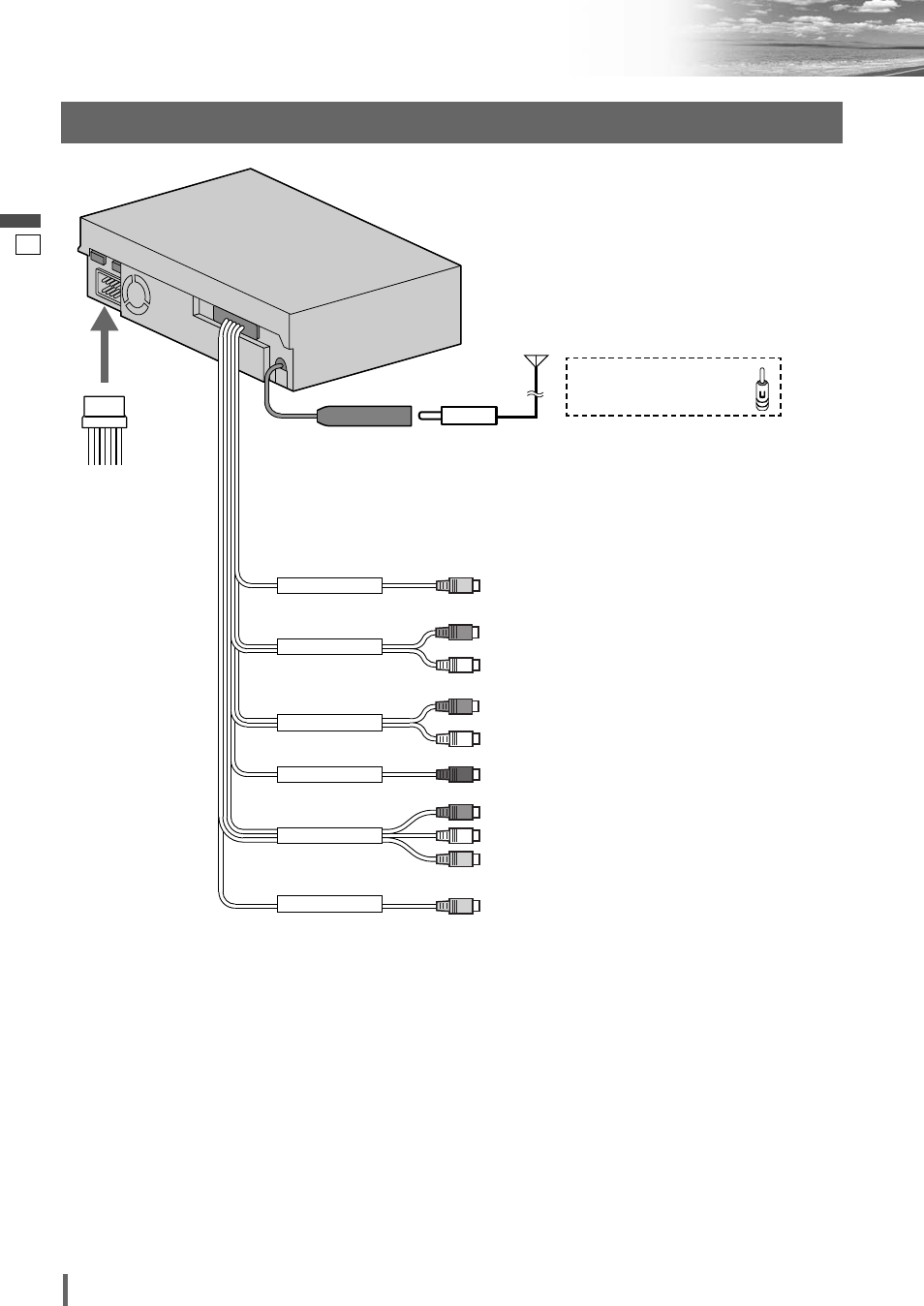

Elektrischer Anschluss
(Fortsetzung)
Bezeichnung und Farbe der Rückwandstecker
VIDEO OUT
PRE OUT REAR
REMOTE OUT
PRE OUT FRONT
CAMERA IN
AV2 IN
!0 Versorgungsstecker
(
a
Seite 25)
CQ-VD5005N
(Rückseite)
!2 ISO-Antennen-adapter
(falls erforderlich)
Video-Ausgang (VIDEO OUT)
Den rückwärtigen Monitor anschließen.
(
a
Seite 28)
Pre-Out-Stecker (vorne)
An externen Verstärker.
Pre-Out-Stecker (hinten)
An externen Verstärker.
Remote-Out-Kabel
An Remote-In des angeschlossenen Geräts.
Video-Eingang (AV2 IN)
Anschluss eines Fernsehtuners, Videorekorders,
Camcorders, Navigationssystems eines
Fremdherstellers usw. (
a
Seite 29)
Kamera-Eingang (CAMERA IN)
Eine Rückfahrkamera anschließen
(
a
Seite 27).
(Gelb)
(R) (Rot)
(L) (Weiß)
(R) (Rot)
(L) (Weiß)
(R) (Rot)
(L) (Weiß)
(Gelb)
(Gelb)
(Schwarz)
Hinweis:
¡
Der Pre-Out-Stecker ist ausschließlich für einen externen Verstärker bestimmt. Keinesfalls den Audioeingang oder
andere Eingänge von externen Geräten daran anschließen.
