Installation/einbau/montage/installatie – Panasonic CQC3305N Benutzerhandbuch
Seite 20
4
5
6
4
1
2
3
4
4
4
5
6
4
Clank!

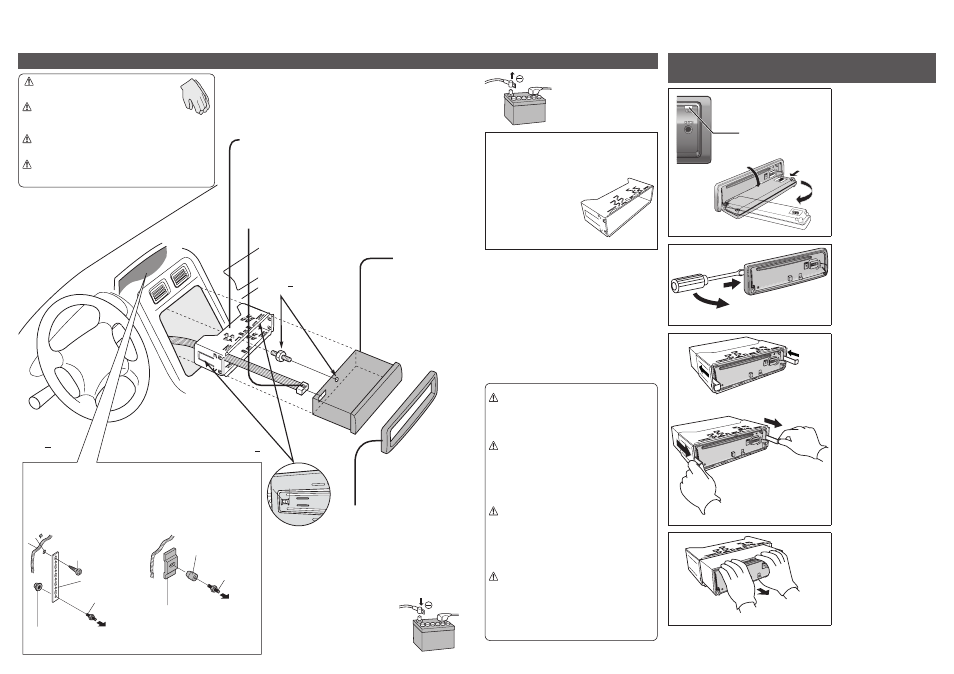

Installation/Einbau/Montage/Installatie
How to install the unit/Einbau des Gerätes/Mode de montage de l’appareil/Installeren van het toestel
Bend appropriate tabs to secure the unit
without backlash.
Die entsprechenden Einbaulaschen so
umbiegen, dass das Gerät ohne Spielraum fest
sitzt.
Replier les languettes
de fi xation appropriées
pour immobiliser
l’appareil sans
contrecoup.
Buig de juiste lipjes om
zodat het toestel vast
zit zonder speling.
Screw the mounting bolt into the main unit.
Securing to the fi re wall.
Snap the right and left springs into each hole.
Schrauben Sie die Befestigungsschraube in
das Hauptgerät.
An der Feuerschutzwand sichern.
Lassen Sie die rechten und linken Federn in
den Löchern einschnappen.
Visser le boulon de fi xation dans l’appareil principal.
Saisissage du pare-feu.
Bouteroller les ressorts droit et gauche dans chaque trou.
Draai de bevestigingsbout in het hoofdtoestel.
Vastzetten aan het brandschot.
Zet de achterkant van het hoofdtoestel vast.
Caution
When this unit is installed in dashboard, ensure
that there is suffi cient air fl ow around the unit to
prevent damage from overheating, do not block
any ventilation holes on the unit.
Vorsicht
Bei Einbau des Geräts im Armaturenbrett
sollte darauf geachtet werden, dass der
Luftstrom um das Gerät nicht behindert ist, um
Beschädigung durch Überhitzen zu verhindern,
und die Belüftungsöffnungen des Geräts nicht
blockiert sind.
Attention
Lorsque cet appareil est installé dans le
tableau de bord, assurez-vous qu’il y a une
circulation d’air suffi sante autour de l’appareil
afi n d’éviter tout endommagement provoqué
par une surchauffe et qu’aucun trou d’aération
de l’appareil n’est obturé.
Let op
Wanneer dit toestel in het dashboard wordt
geïnstalleerd, moet u ervoor zorgen dat
er voldoende ventilatie is rond het toestel.
Om oververhitting te voorkomen mogen de
ventilatie-openingen in het toestel niet afgedekt
worden.
Caution
• Wear gloves for safety.
• Make sure that wiring is
completed
before
installation.
Vorsicht
• Tragen Sie Handschuhe, um sich
vor Verletzungen zu schützen.
• Achten Sie vor dem Einbau darauf, dass die
Verdrahtung fertiggestellt ist.
Attention
• Porter des gants à des fi ns de sécurité.
• S’assurer que le câblage est terminé avant
l’installation.
Let op
• Draag handschoenen voor uw veiligheid.
• Controleer of de bedrading correct is
aangelegd voor u gaat installeren.
3 mm
Remove the cable from the battery negative terminal.
Trennen Sie das Kabel von der negativen Batterieklemme ab.
Retirer le câble de la borne négative de la batterie.
Koppel de kabel van de negatieve aansluiting van de accu los.
Main unit securing
Befestigung des
Hauptgerätes
Fixation de
l’appareil principal
Vastzetten hoofdtoestel
Snapping point
Einschnapppunkt
Position de rupture
Breekpunt
Securing to the fi re wall
Befestigung an Brandschutzwand
Obtenir un pare-feu
Vastzetten aan het brandschot
Using the rear support strap (Optional)
Verwendung der Einbauleiste (Option)
Utiliser de la barrette de support arrière (en option)
Gebruik van de achter-steunstrip (Optioneel)
Tapping Screw (Optional)
Blechschraube (Option)
Vis taraudeuse (en option)
Zelftappende schroef (Optioneel)
Rear Support Strap (Optional)
Hinterer Stützstreifen
(Option)
Barrette d’appui arrière (en option)
Steunstrip achter (Optioneel)
Mounting Bolt
Befestigungsschraube
Boulon de fi xation
Bevestigingsbout
Hexagonal nut (Optional)
Sechskantmutter (Option)
Ecrou hexagonal (en option)
Zeskantige moer (Optioneel)
To the unit
An das Gerät
Côté appareil
Naar het toestel
Rear Support Bracket
(supplied with car)
Einbauleiste (vorhanden im
Fahrzeug)
Support arrière
(fourni avec votre voiture)
Achter-steunbeugel
(behorend bij de auto)
To the unit
An das Gerät
Côté appareil
Naar het toestel
Using the Rubber bushing (Optional)
Verwendung der Gummibuchse (Option)
Utiliser la bague d’amortisseur en caoutchouc (en option)
Gebruik van het rubber stootkussen (Optioneel)
Rubber Bushing (Optional)
Gummibuchse (Option)
Bague en caoutchouc (en option)
Rubber stootkussen (Optioneel)
Mounting Bolt
Befestigungsschraube
Boulon de fi xation
Bevestigingsbout
Trim plate
mounting
Anbringen der Abdeckplatte
Installation de la plaque de garniture
Bevestigen van de afwerkingsrand
How to remove the unit/Ausbau des Gerätes/
Dépose de l’appareil/Verwijderen van het toestel
1
Remove the face plate.
Nehmen Sie das
Bedienteil ab.
Retirer le plaque de
façade.
Verwijder de voorplaat.
1
2
2
Remove the trim plate
.
Entfernen Sie die
Abdeckplatte
.
Enlevez la plaque de
garniture
.
Verwijder de
afwerkingsrand
.
3
Lock release
Insert the lock cancel plate
until you hear a click.
Pull the main unit.
Verriegelungsfreigabe
Setzen Sie die
Verriegelungsfreigabeplatte
ein, bis Sie ein Klickgeräusch
vernehmen können.
Ziehen Sie an dem
Hauptgerät.
Libération du verrouillage
Introduisez la plaque
antiblocage
jusqu’à
entendre un clic.
Dégager l’appareil
principal.
Ontgrendeling
Steek de
ontgrendelingsplaat
naar binnen tot u een klik
hoort.
Thek het hoofdtoestel naar
buiten.
4
Pull out the unit with
both hands.
Ziehen Sie das Gerät
mit beiden Händen
heraus.
Retirez l’appareil à deux
mains.
Trek het toestel met
beide handen naar
buiten.
Mounting collar
insertion
Bend mounting tabs.
Einsetzen der Einbauhalterung
Biegen Sie die Einbaulaschen ab.
Insertion du cadre de montage
Replier les languettes de fi xation.
Inbrengen bevestigingskraag
Buig bevestigingslipjes om.
Connection of power connector
Anschluss des Versorgungssteckers
Raccordement du connecteur d’alimentation
Aansluiten van de stroomstekker
Battery Cable reconnection
Wiederanschließen des Kabels
Rebranchement du câble
Opnieuw aansluiten kabel
