CQ-VX100N
Deutsch
❏

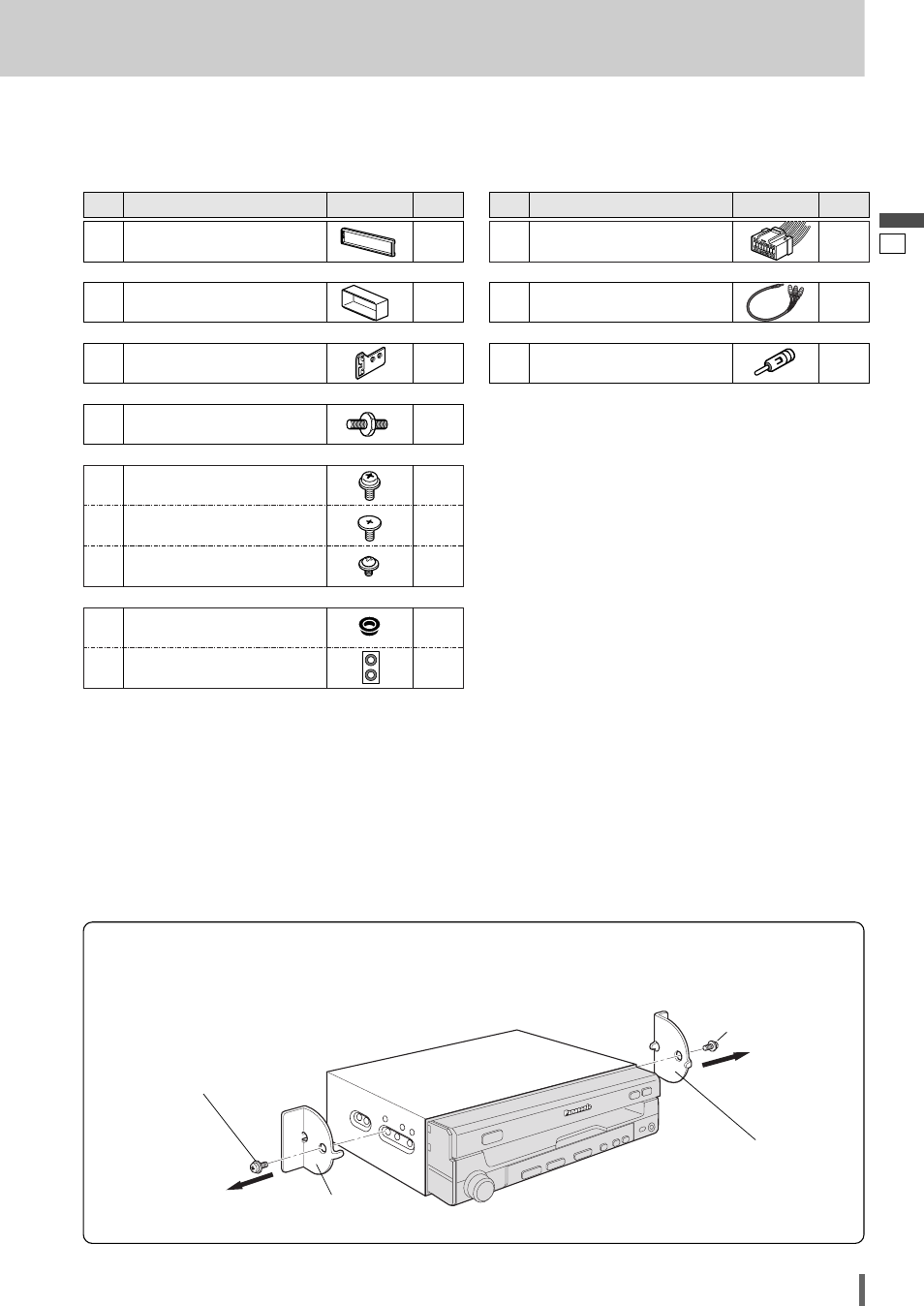

Mitgelieferte Hardware
(für den Einbau)
Hinweis:
¡Die unter den Zubehörteilen in Klammern angegebene
Zahl bezeichnet die bei Wartung und Kundendienst ver-
wendete Teile-Nummer.
¡Änderungen im Zuge von Verbesserungen an Zubehör
und dessen Teilenummern ohne Vorankündigung vorbe-
halten.
¡Zur Installation ausschließlich die mitgelieferten
Schrauben verwenden. Falls eine der Schrauben ver-
loren gehen sollte, diese speziell nachbestellen.
Stückzahl
Diagram
Bezeichnung
Nr.
Zierrahmen
<YFC054C087CA>
q
1
Einbauhalterung
<YFX214C433CA>
w
1
Einbaufeder
<YFX054C077CA>
e
2
Befestigungsschraube
(5 mm ø)
<YEJV014C002N>
r
1
<ZZBISVD7005E>
Abstandhalter
i
2
Doppelseitiges Klebeband
o
1
Satz
❏
Mitgelieferte Hardware
(für die Verdrahtung)
Stückzahl
Diagram
Bezeichnung
Nr.
Umwandlungskabel für AV1 IN
<YEAERA33000K>
!1
1
<YAJ024C128CA>
Versorgungsstecker
!0
1
<ZZBISVD7005B>
Schraube mit Kragen
(5 mm ø x 6 mm)
t
2
Senkschraube
(5 mm ø x 6 mm)
y
4
Schraube mit Kragen
(4 mm ø x 3 mm)
u
4
ISO-Antennen-adapter
(YEAA33144)
!2
1
❏ Abnehmen der Transporthalterungen
Nehmen Sie unbedingt die Transporthalterungen vor der Verwendung (vor dem Einbau) ab.
Verwenden Sie die Schrauben mit Kragen (5 mm ø x 6 mm) für den Einbau. (
a
Seite 26)
Achten sie darauf, dass diese Schrauben nicht verloren werden.
Schraube mit Kragen
(5 mm ø x 6 mm)
Schraube mit Kragen
(5 mm ø x 6 mm)
Transporthalterung
Transporthalterung
