37
Anschlüsse
SERIAL
PC IN
AUDIO
P
R
/C
R
/R
P
B
/C
B
/B
Y/G
COMPONENT/RGB IN
AV
VD
HD
R
L
S VIDEO
IN
VIDEO
OUT
VIDEO
IN
AUDIO
IN
R
L
AUDIO
Lautsprecher-
Buchse (R)
Lautsprecher-
Buchse (L)

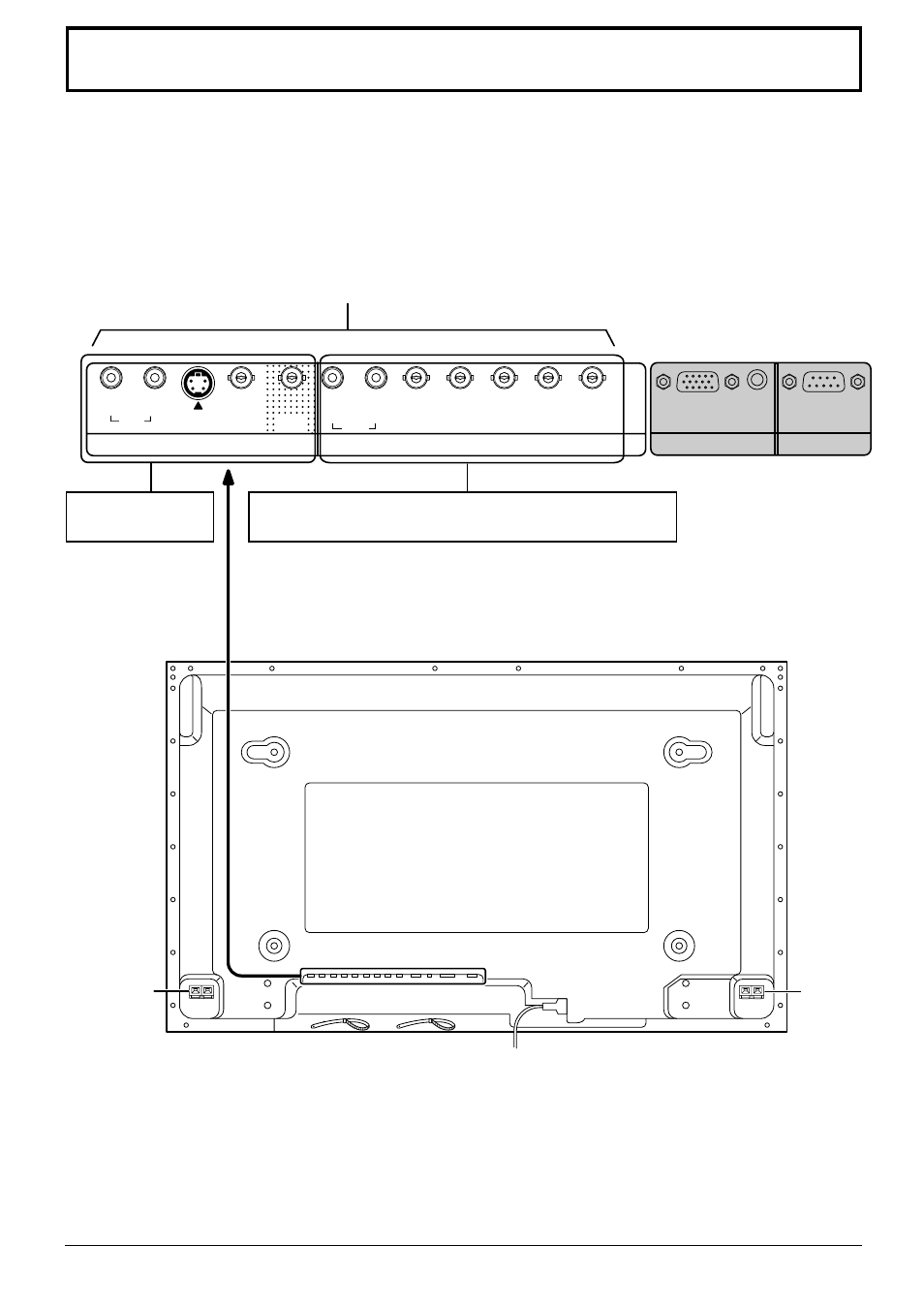

Anschluß an das optionale Terminal-Board
Durch die Installation des optionalen Terminal-Boards kann das Plasmadisplay Eingangssignals mit hoher Qualität
wie AV(S Video), DVD und RGB wiedergeben. Im folgenden Abschnitt wird das Anschlußverfahren beschrieben,
wenn das optionale BNC-Terminal-Board istalliert ist.
Hinweis:
Nach der Installation des optionalen Terminal-Boards ändert sich das Einstellmenü des Plasmadisplays. (Die
Eingangssignal-Kabel sollten an den entsprechenden Anschlüssen angeschlossen werden).
• Die mit der INPUT-Taste gewählten Eingangssignale können sich ändern.
• Die entsprechende Betriebsart, "Component" oder "RGB" und "Component/RGB in wählen" kann gewählt werden.
• Im Einstellmenü ändern sich die unter dem Punkt "Signal" wählbaren Einstellungen.
Optionales BNC-Terminal-Board (TY-42TM4Y)
AV-Buchsen
(siehe Seite 38, 39)
COMPONENT/RGB IN- und Audio IN-Eingangsanschlüsse
(siehe Seite 40)
