Anschlüsse an die Empfänger-Eingangsbuchse
Anschlüsse

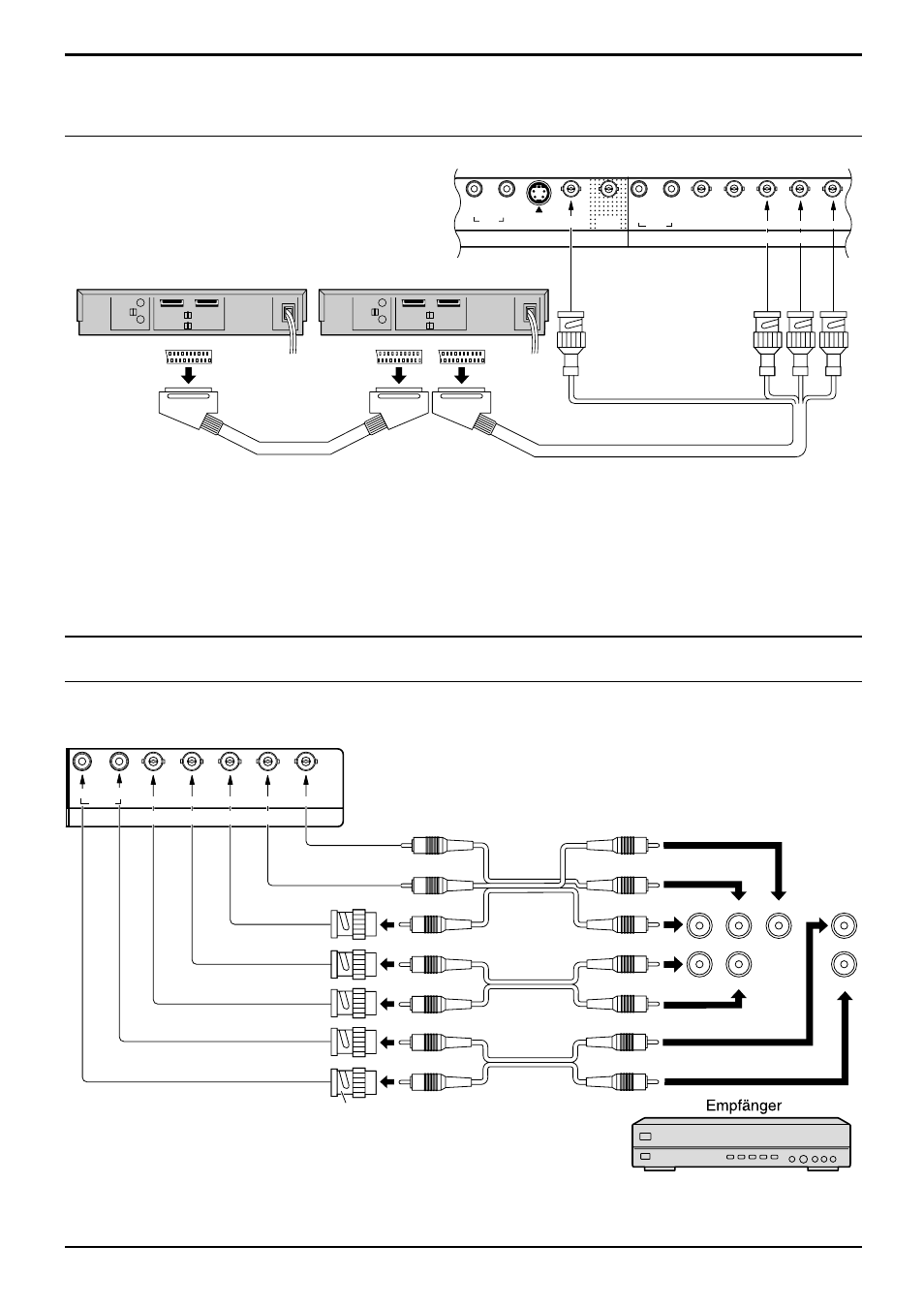

Anschlüsse von VCR und DVD(SetTopBox) im RGB-Betrieb mit Scart
Hinweis:
(1) VCR ausgeschaltet: Die Wiedergabe des DVD-Players erfolgt im RGB-Betrieb. Das Plasmagerät muss auf den
RGB-Anschluss eingestellt werden.
(2) VCR eingeschaltet: Das Plasmagerät muss auf den Component-Anschluss eingestellt werden.
Die TUNER-Eingangsbuchse ist für die Verwendung von zukünftigen, externen, kompatiblen Geräten vorgesehen.
Hinweis:
Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang dieses Gerätes eingeschlossen.
