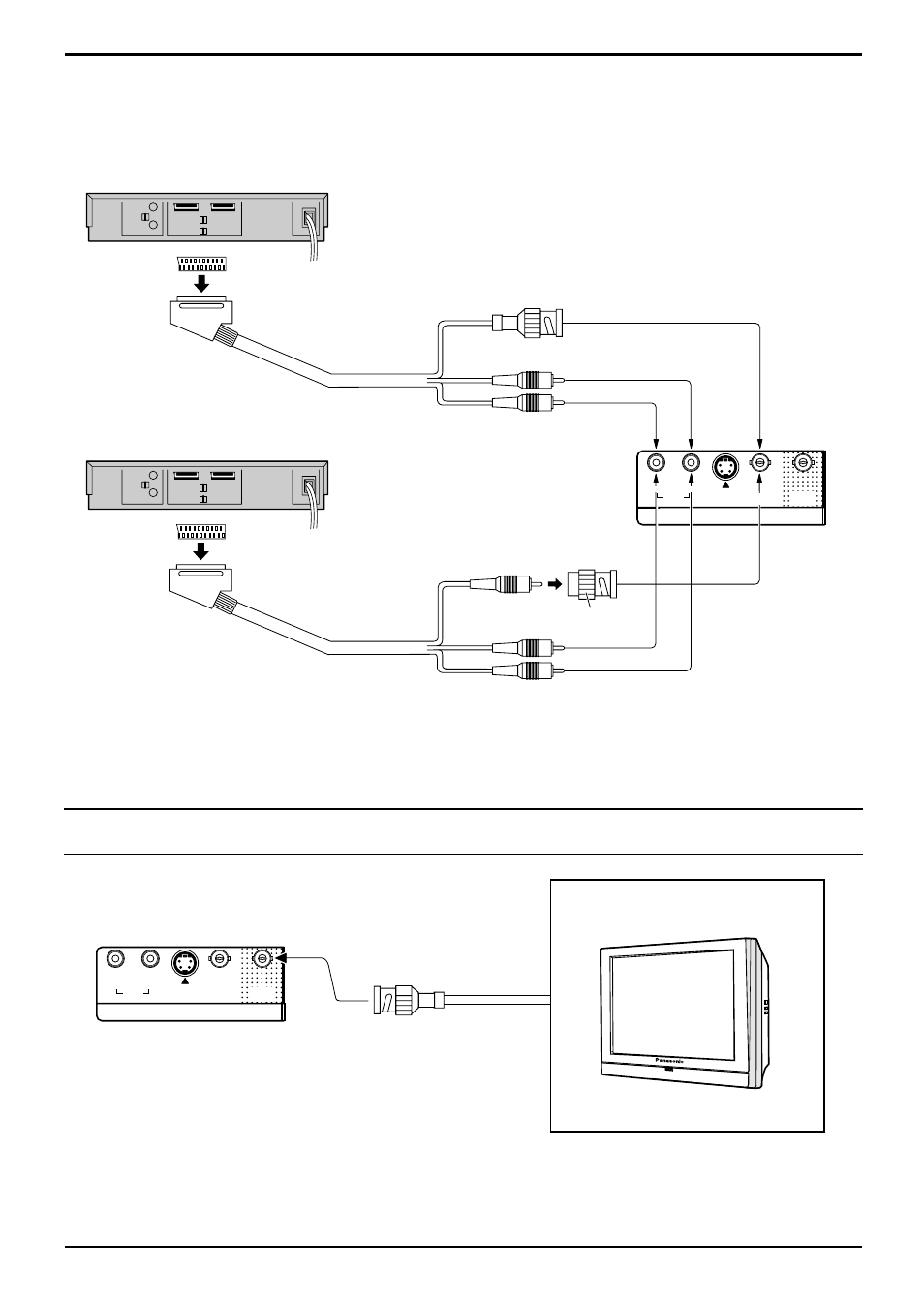

Videosignalanschluss
AV2
AV1/TV
S VIDEO
IN
VIDEO
OUT
AV
R L
AUDIO
IN
VIDEO
IN
(Videorecorder)
Videoeingang an
der BNC-Buchse
Audioeingang an
den L/R-Buchsen
(DVD/Satellitenempfänger)
Videoeingang an
der BNC-Buchse
RCA-BNC- Adapter
Audioeingang an
den L/R-Buchsen
S VIDEO
IN
VIDEO
OUT
AV
R L
AUDIO
IN
VIDEO
IN
BNC-Kabel
AV-Ausgang
MONITOR
Beispiel: Bildröhren-Farbmonitor
Hinweis:
(1) Zusätzliche Geräte, Kabel und Adapterstecker werden nicht mit diesem Gerät mitgeliefert.
(2) 21-PIN-Anschlüsse und 21-PIN-SCART-Stecker werden in Europa verwendet.
Beispiel: Anschluß von Kabeln mit 21-PIN-SCART-Stecker
