Seite 10
Netzkabel (mitgeliefert)
Verbinden Sie das Netzkabel
erst, nachdem alle anderen
Anschlüsse gesteckt wurden.
Rückseite des Fernsehgerätes
Netzanschluss
21-poliges Scartkabel
(Notwendig für TV mit Q Link)
HF-Koaxialkabel
(mitgeliefert)
Rückseite des Gerätes
Vor dem Anschließen schalten Sie alle angeschlossenen Geräte aus und lesen die
entsprechende Bedienungsanleitung.
Wählen Sie eine der Anschlussarten A-E, die für Ihre Ausstattung zutrifft.

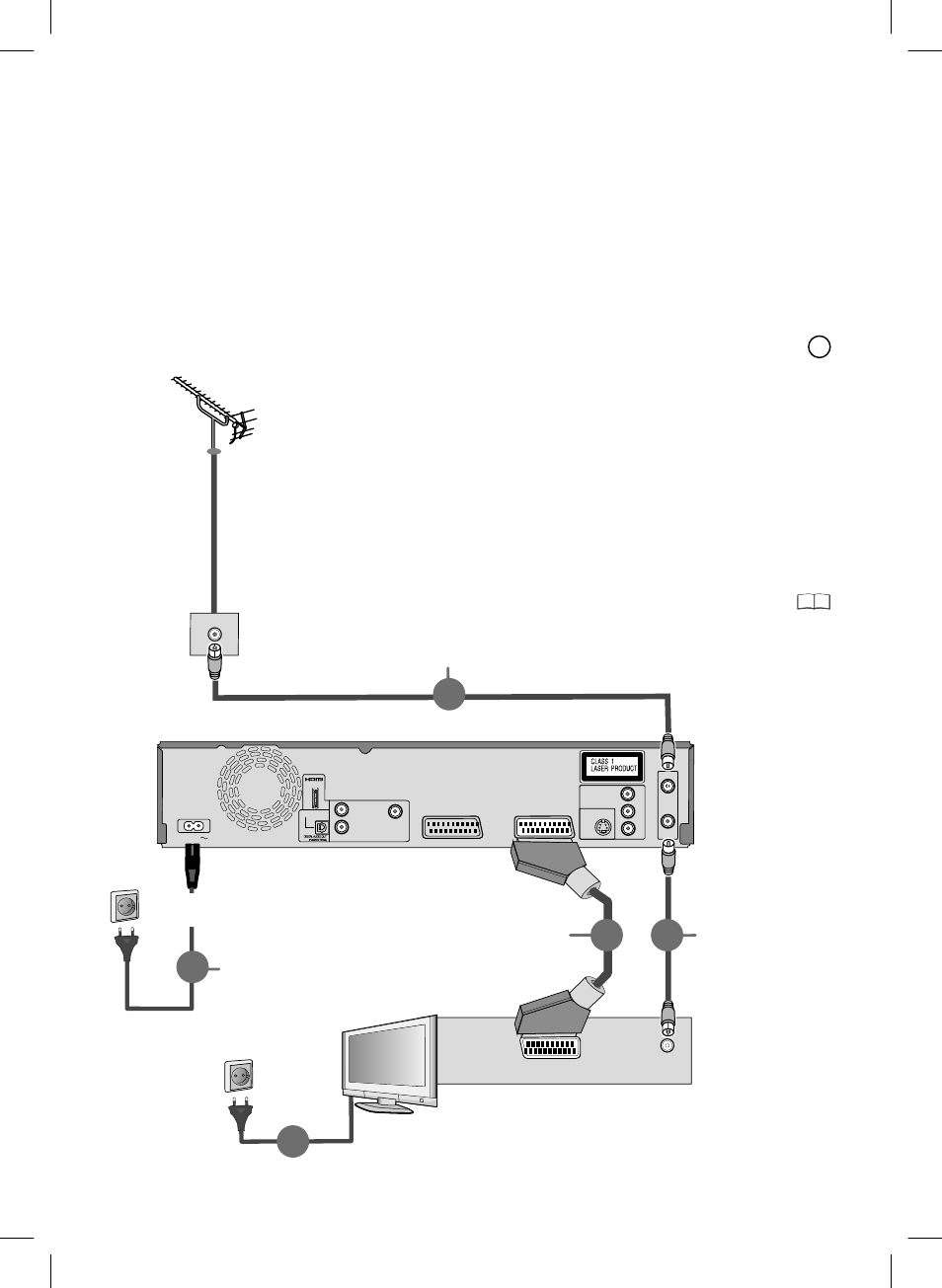

Anschluss an ein Fernsehgerät
Wählen Sie eine der Verbindungsarten A-E, die Ihren Anforderungen entspricht.
Anschluss mit 21-poligem Scartkabel
(nicht mitgeliefert)
Für diese optimale Anschlussart benötigen Sie ein voll verdrahtetes 21-poliges
Scartkabel.
Verwendung des mitgelieferten HF-Koaxialkabels
Um Bildstörungen am Fernsehgerät zu vermeiden, verwenden Sie nur das
mitgelieferte HF-Koaxialkabel, wenn Sie dieses Gerät mit dem Fernsehgerät und der
Antenne verbinden (Anschlussarten A-E).
!
Verlegen Sie das HF-Koaxialkabel so weit wie möglich von anderen Kabeln entfernt.
!
Wickeln Sie das HF-Koaxialkabel nicht auf.
Anschlüsse
Nachdem die oben genannten Anschlüsse durchgeführt wurden, folgen die
Automatischen Einstellungen des Gerätes.
1
Schließen Sie die Antenne an RF IN (Antenneneingang) des DVD Recorders an.
2
Verbinden Sie RF OUT (Antennenausgang) des DVD Recorders mit dem
Antenneneingang des Fernsehgerätes.
3
Verbinden Sie die AV1 Buchse (21-polige Scartbuchse) des DVD Recorders mit
dem Scarteingang des Fernsehgerätes.
4
Schließen Sie den DVD Recorder und das Fernsehgerät an das
Wechselstromnetz an.
11
10
A
AUDIO OUT
L
R
OPTICAL
VIDEO OUT
S VIDEO OUT
COMPONENT VIDEO OUT
Y
P
P
B
R
RF OUT
RF IN
AV 2 (EXT)
AV 1 (TV)
AC IN
AV OUT
4
RF IN
AV IN
4
2
3
Netzanschluss
(AC 220 V - 240 V, 50 Hz)
1
HF-Koaxialkabel
