Seite 16

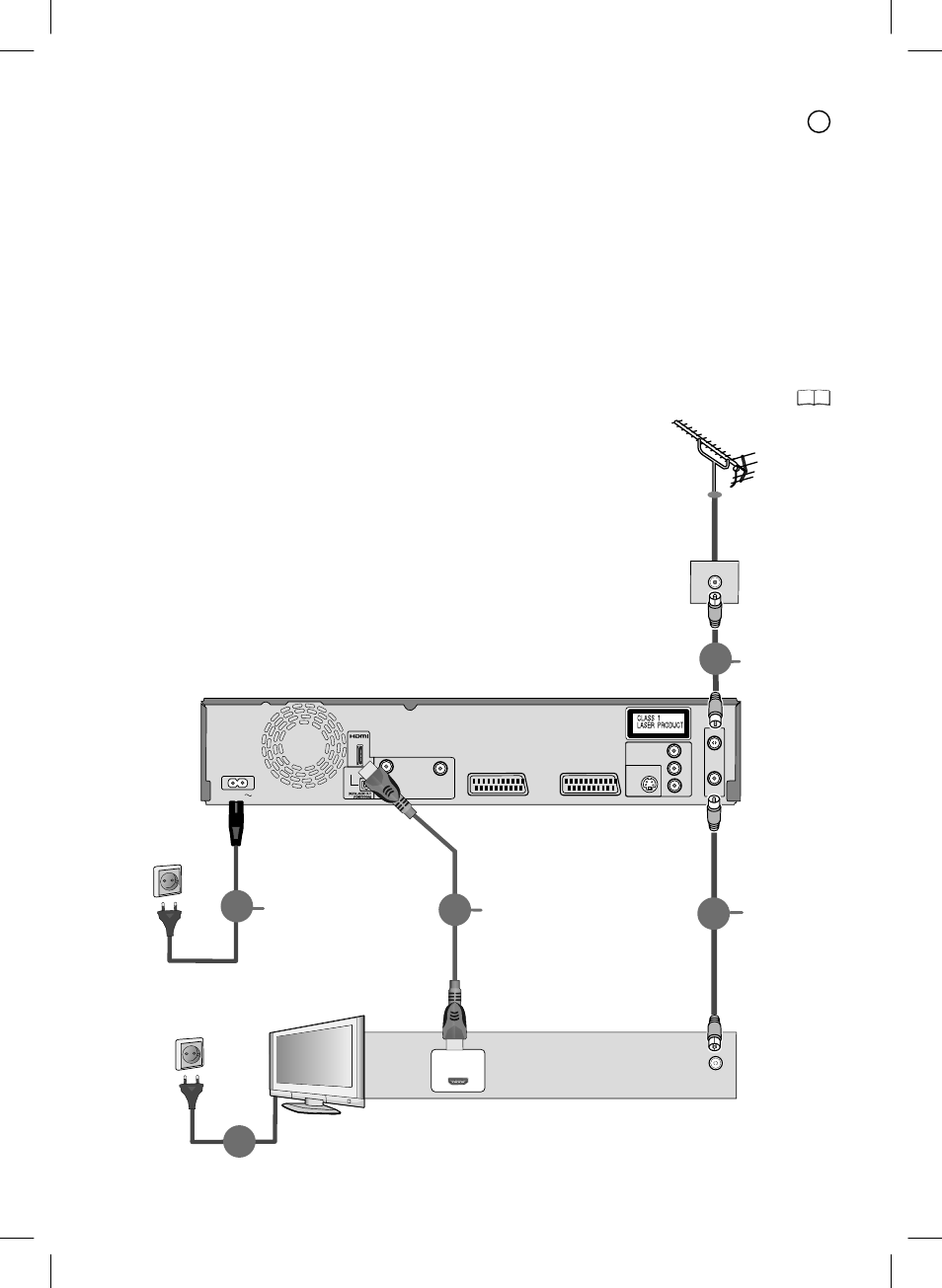

Anschluss mit HDMI-Kabel (nicht mitgeliefert)
Der HDMI Anschluss kann nur mit Geräten verwendet werden, die HDMI tauglich
sind.
1
Schließen Sie die Antenne an RF IN (Antenneneingang) des DVD Recorders an.
2
Verbinden Sie RF OUT (Antennenausgang) des DVD Recorders mit dem
Antenneneingang des Fernsehgerätes.
3
Verbinden Sie den HDMI-Ausgang des DVD Recorders mit dem HDMI-Eingang
des Fernsehgerätes.
4
Schließen Sie den DVD Recorder und das Fernsehgerät an das
Wechselstromnetz an.
Nachdem die oben genannten Anschlüsse durchgeführt wurden, folgen die
Automatischen Einstellungen des Gerätes.
11
HDMI Kabel
Rückseite des Fernsehgerätes
Netzanschluss
HF-Koaxialkabel
(mitgeliefert)
Rückseite des Gerätes
Netzanschluss
(AC 220 V - 240 V, 50 Hz)
Netzkabel (mitgeliefert)
Verbinden Sie das Netzkabel
erst, nachdem alle anderen
Anschlüsse gesteckt wurden.
Verwenden Sie nur HDMI Kabel, die voll
verdrahtet sind und auf denen das HDMI Logo
abgebildet ist. Um Bildstörungen zu vermeiden,
verwenden Sie maximal bis zu 5m lange Kabel.
16
E
AUDIO OUT
L
R
OPTICAL
VIDEO OUT
S VIDEO OUT
COMPONENT VIDEO OUT
Y
P
P
B
R
RF OUT
RF IN
AV 2 (EXT)
AV 1 (TV)
AC IN
AV OUT
3
HDMI IN
4
4
RF IN
2
1
HF-Koaxialkabel
