Seite 15

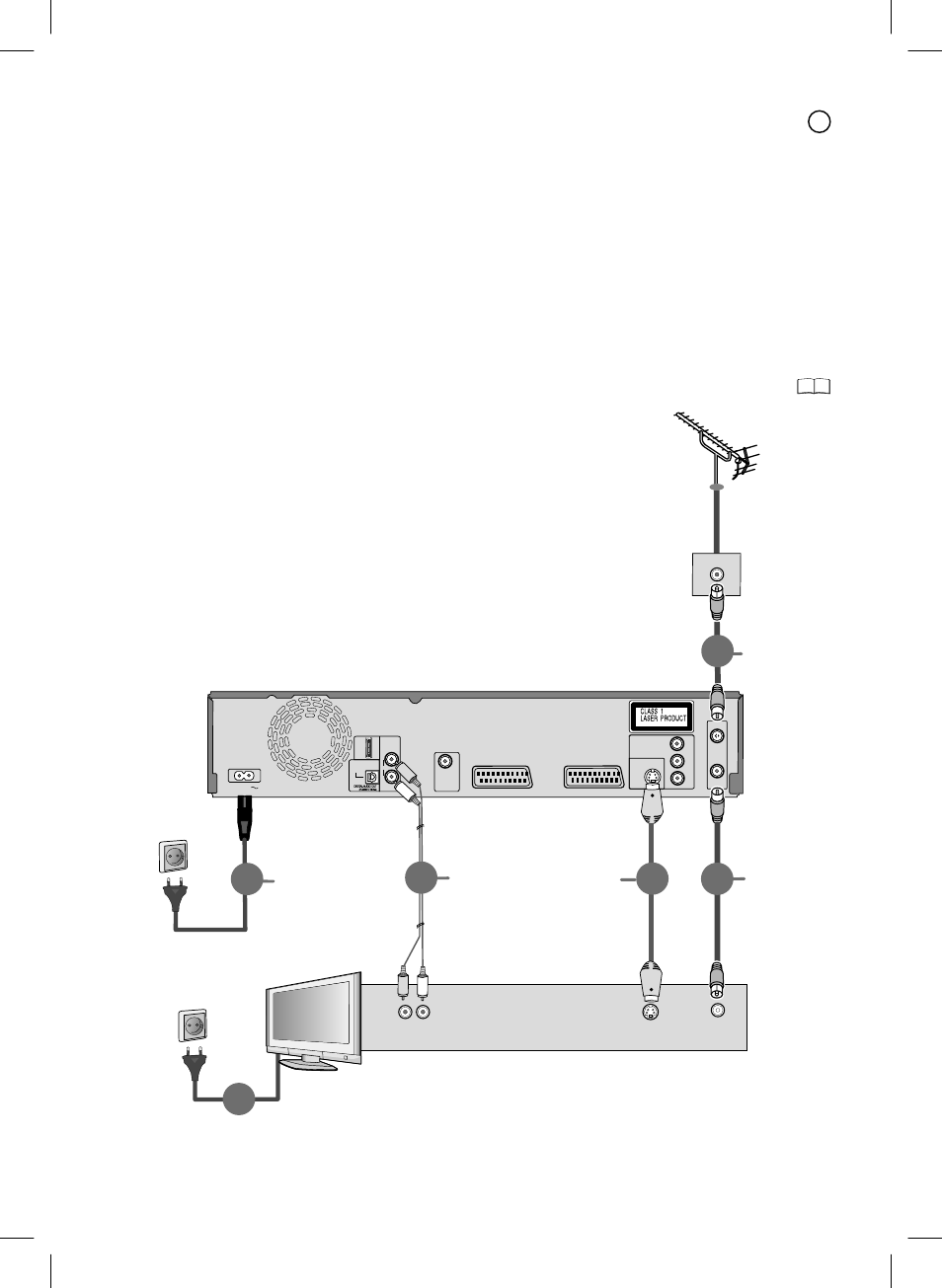

Anschluss mit S VIDEO-Kabel (nicht mitgeliefert)
Der Anschluss mit einem S VIDEO-Kabel erzielt, abhängig vom Fernsehgerät, ein
qualitativ hochwertigeres Bild als der Anschluss mit einem Audio/Videokabel.
1
Schließen Sie die Antenne an RF IN (Antenneneingang) des DVD Recorders an.
2
Verbinden Sie RF OUT (Antennenausgang) des DVD Recorders mit dem
Antenneneingang des Fernsehgerätes.
3
Verbinden Sie AUDIO OUT (L/R) und S VIDEO OUT des
DVD Recorders mit dem S VIDEO- und Audioeingang des Fernsehgerätes.
4
Schließen Sie den DVD Recorder und das Fernsehgerät an das
Wechselstromnetz an.
Nachdem die oben genannten Anschlüsse durchgeführt wurden, folgen die
Automatischen Einstellungen des Gerätes.
11
Audiokabel
L
Weiß
R
Rot
S Video-Kabel
Rückseite des Fernsehgerätes
Netzanschluss
Rückseite des Gerätes
Netzanschluss
(AC 220 V - 240 V, 50 Hz)
Netzkabel (mitgeliefert)
Verbinden Sie das Netzkabel
erst, nachdem alle anderen
Anschlüsse gesteckt wurden.
HF-Koaxialkabel
(mitgeliefert)
15
D
AUDIO
L
R
OPTICAL
OUT
VIDEO OUT
S VIDEO
OUT
COMPONENT VIDEO OUT
(PROGRESSIVE/
INTERLACE)
Y
P
P
B
R
RF OUT
RF IN
AV 2 (EXT)
AV 1 (TV)
AC IN
HDMI
Audio IN
3
4
4
S Video
IN
3
RF IN
2
1
HF-Koaxialkabel
