74
Deutsch
CY-VM7203N 75
Deutsch
CY-VM7203N
34
Elektrische Verbindungen
(Fortsetzung)
33

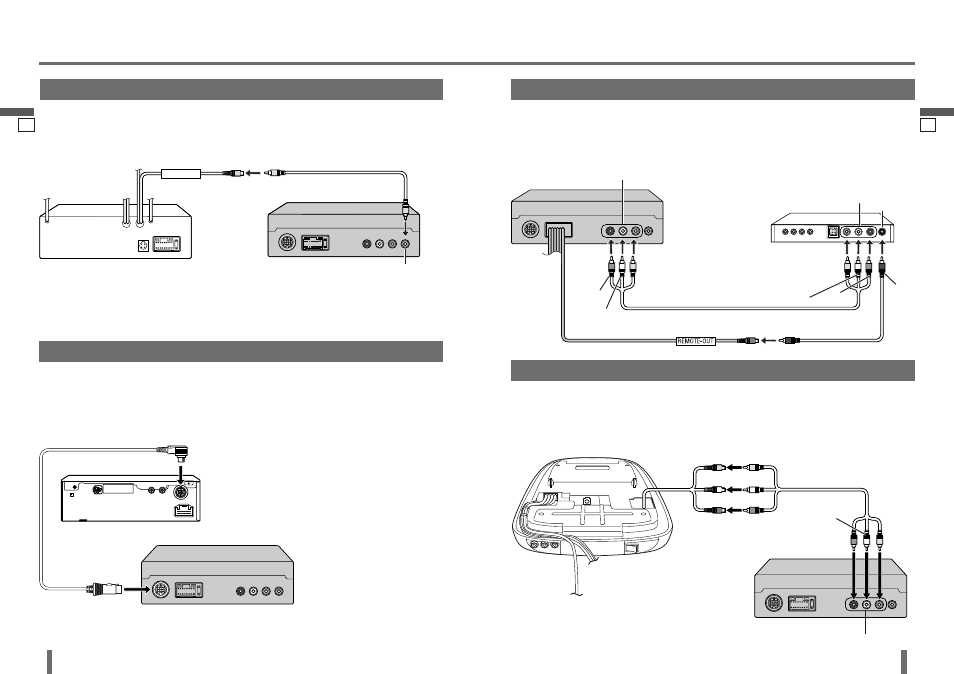

Anschluss an Fahrzeugnavigationssystem (CN-DV2300N)
Hinweis:
p Lesen Sie zusätzlich die Bedienungsanleitungen der
angeschlossenen Einheiten.
p Das Fahrzeugnavigationssystem (CN-DV2300N,
optional) steht in einigen Ländern und Regionen nicht
zum Verkauf.
Anschluss an TV-Tuner (CY-TUP153N)
Hinweis:
p Lesen Sie zusätzlich die Bedienungsanleitungen der
angeschlossenen Einheiten.
p Schließen Sie dieses Gerät über das Cinch-Kabel
(Video, Audio, fern) an den TV-Tuner (CY-TUP153N)
an.
Fahrzeugnavigationssystem
(CN-DV2300N, optional)
RGB-Kabel
(Im Lieferumfang von
CN-DV2300N enthalten)
CY-VM7203N (Rückseite)
CY-VM7203N
(Rückseite)
TV-Tuner
CY-TUP153N (optional)
Cinch-Kabel (optional)
AV-IN
TV OUT
REMOTE IN
Cinch-Kabel (optional)
Video (Gelb)
R (Rot)
L (Weiß)
Video (Gelb)
L (Weiß) R (Rot)
Anschluss an DVD-Spieler/Receiver (CQ-D5501N)
Hinweis:
p Lesen Sie zusätzlich die Bedienungsanleitungen der
angeschlossenen Einheiten.
VIDEO-OUT
DVD-Spieler/Receiver (CQ-D5501N,
optional) CY-VM7203N (Rückseite) VIDEO 1-IN
(Gelb)
Cinch-Kabel (optional)
Anschluss an hinteren Monitor (CY-VHD9401N)
Hinweis:
p Lesen Sie zusätzlich die Bedienungsanleitungen der
angeschlossenen Einheiten.
p Verwenden Sie die Fernbedienung des hinteren
Monitors (CY-VHD9401N) für diesen.
Rückmonitor
(CY-VHD9401N, optional)
CY-VM7203N
(Rückseite)
Cinch-Kabel (optional)
Video
(Gelb)
R (Rot)
p Bevor Sie den Fahrzeugmotor abstellen, müssen Sie
zunächst mit der Fernbedienung den TV-Tuner (CY-
TUP153N) ausschalten und anschließend diesen
Monitor.
AV-IN
Video (Gelb)
R (Rot)
L (Weiß)
Video (Gelb)
Cinch-Kabel (optional)
L (Weiß)
(Schwarz)
