Grundlegende Anschlüsse
1
COMPONENT
Y
P B
P R
V
L
R
L
R
AUDIO
OUT
AUDIO
IN
2
PC PC
RF OUT
RF IN
1
COMPONENT
Y
P B
P R
V
L
R
L
R
AUDIO
OUT
AUDIO
IN
2
PC PC
Kabel Kabel
Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht
zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der
Netzsteckdose zu ziehen, bevor Sie irgendwelche Anschlüsse herstellen oder abtrennen.

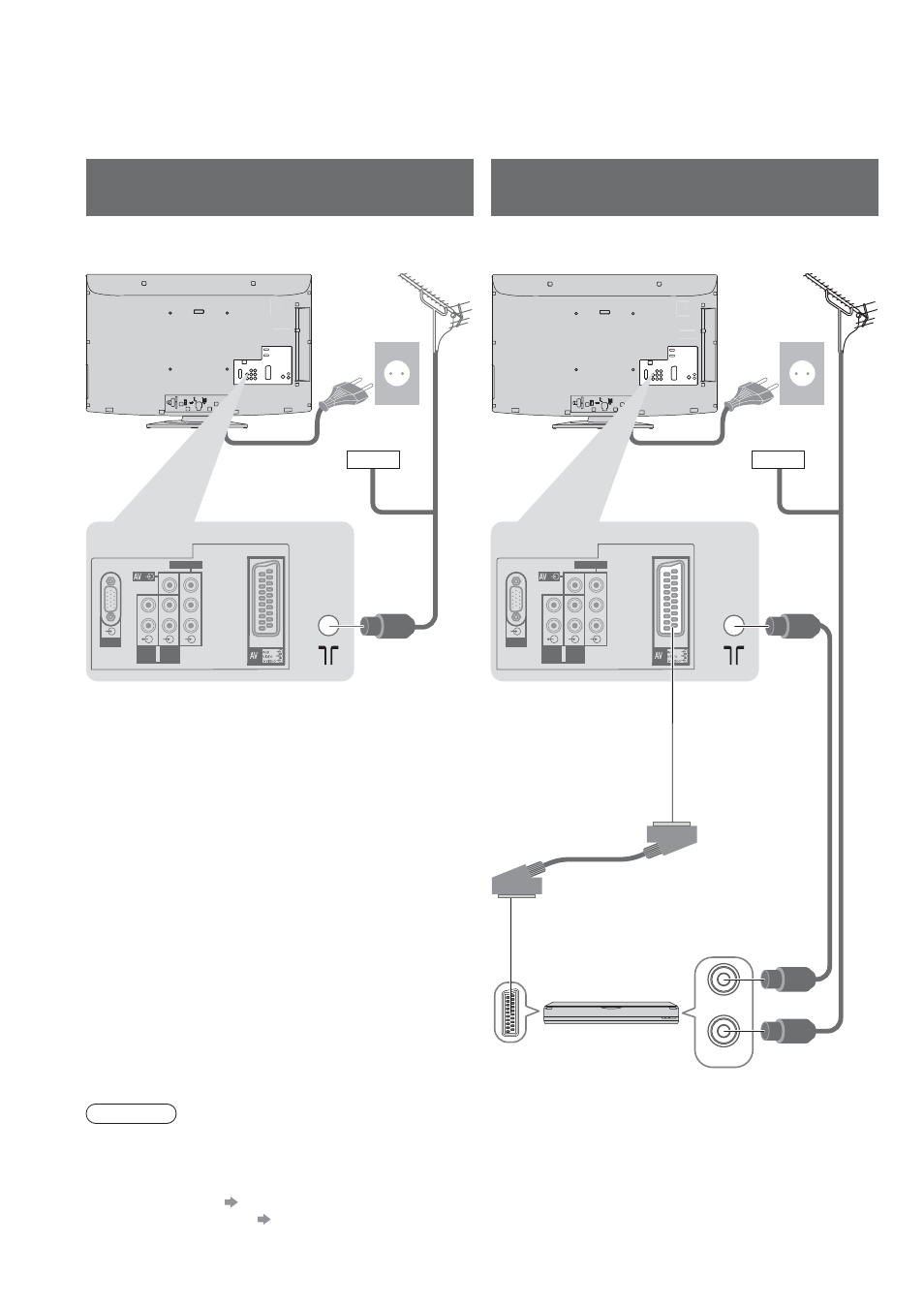

Beispiel 1
Anschließen der Antenne Beispiel 2
Anschließen eines DVD-Recorders / Videorecorders
Nur Fernseher Fernseher, DVD-Recorder oder Videorecorder
Hinweis
Schließen Sie einen mit Q-Link (S. 52) kompatiblen DVD-Recorder / Videorecorder an die Buchse AV1 des
Ɣ
Fernsehers an.
HDMI-kompatible Geräte können mit HDMI-Kabeln an die HDMI-Buchsen (HDMI1 / HDMI2) angeschlossen
Ɣ
werden (S. 59).
Q-Link-Anschluss
Ɣ
S. 50
VIERA Link-Anschluss
Ɣ
S. 50 und S. 51
Bitte lesen Sie auch die Anleitung des anzuschliessenden Gerätes.
Ɣ
Netzkabel Netzkabel
SCART-Kabel
(vollständig
verdrahtet)
DVD-Recorder oder
Videorecorder
HF-Kabel
terrestrische
Antenne
terrestrische
Antenne
Rückseite des Fernsehers Rückseite des Fernsehers
HF-Kabel
220–240 V
Wechselstrom, 50 Hz 220–240 V
Wechselstrom, 50 Hz
HF-Kabel
