T
echnische Informationen
Ɣ
Häufig gestellte
Fragen usw
.
63
HDMI-Anschluss
Bei HDMI (High-Definition Multimedia Interface) handelt es sich um die erste volldigitale AV-Schnittstelle in der
Unterhaltungselektronik, die eine ohne Datenkomprimierung arbeitende Norm erfüllt.
Die HDMI-Schnittstelle dieses Gerätes gestattet die Wiedergabe von hochauflösenden Digitalbildern und
hochwertigem Ton, wenn sie zum Anschluss von Zusatzgeräten an den Fernseher verwendet wird.
HDMI-kompatible Gerätet
( 1) mit einem HDMI- oder DVI-Ausgang, z. B. ein DVD-Player, eine Settopbox oder eine
Spielekonsole, können mit einem HDMI-konformen (vollverdrahtetem) Kabel an den HDMI-Ausgang angeschlossen werden.
Einzelheiten zu den Anschlüssen finden Sie im Abschnitt „Zusatzgeräte“ (S. 58).
Zutreffende HDMI-Funktionen
Ŷ
Audio-Eingangssignal : 2-kanaliger Linear-PCM-Ton (Abtastfrequenzen – 48 kHz, 44,1 kHz, 32 kHz)
Ɣ
Video-Eingangssignal : 480i, 480p, 576i, 576p, 720p, 1080i und 1080p
Ɣ
„Eingangsignale, die angezeigt werden können“ (S. 64)
Passen Sie die Ausgangseinstellung des Digitalgerätes dieser Vorgabe an.
PC-Eingangssignal :
Ɣ
„Eingangsignale, die angezeigt werden können“ (S. 64)
Passen Sie die Ausgangseinstellung des PC dieser Vorgabe an.
VIERA Link (HDAVI Control 5) :
Ɣ
„VIERA Link“ (S. 53)
Audio Return Channel
Ɣ
( 3) (nur HDMI2-Anschluss)
DVI-Anschluss
Ŷ
Wenn das Zusatzgerät lediglich mit einem DVI-Ausgang ausgestattet ist, verbinden Sie diesen über ein DVI-HDMI-
Adapterkabel mit einer der Buchsen HDMI des Fernsehers
( 2) .
Bei Anschluss des DVI-HDMI-Adapterkabels schließen Sie das Audiokabel an die Audio-Eingangsbuchsen dieses
Gerätes an (HDMI1 / 2: COMPONENT-AUDIO-Buchsen verwenden).
Hinweis
Audioeinstellungen können im Eintrag „HDMI1 / 2 Eingang“ des Menüs „Toneinstellung“ vorgenommen werden. (S. 27)
Ɣ
Wenn das angeschlossene Gerät über eine Funktion für Einstellung des Bildseitenverhältnisses verfügt, wählen
Ɣ
Sie die Einstellung „16:9“.
Die HDMI-Buchsen dieses Geräts entsprechen dem „Typ A“.
Ɣ
Diese HDMI-Buchsen sind mit dem Urheberrechtsschutz-System HDCP (High-Bandwidth Digital Content
Ɣ
Protection) kompatibel.
Ein Zusatzgerät ohne digitale Ausgangsbuchse kann wahlweise an einer der Eingangsbuchsen „COMPONENT“,
Ɣ
„S-VIDEO“ oder „VIDEO“ angeschlossen werden, denen analoge Signale zugeleitet werden können.
Dieser Fernseher verfügt über die integrierte HDMI™-Technologie.
Ɣ
(
1): Mit HDMI kompatible Geräte sind mit dem HDMI-Logo gekennzeichnet.
(
2): Im Fachhandel erhältlich.
(
3): ARC (Audio Return Channel) ist eine Funktion, mit der Sie digitale
Tonsignale über ein HDMI-Kabel übertragen können.
Anschließen eines Personalcomputers
Sie können einen Personalcomputer an den PC-Eingang dieses Fernsehers anschließen, um den Bildschirminhalt
des PC auf dem Fernsehschirm anzuzeigen und den Ton über die Lautsprecher des Fernsehers wiederzugeben.
Die folgenden PC-Signale können zugeleitet werden: Horizontale Abtastfrequenz 31 kHz bis 69 kHz; vertikale
Ɣ
Abtastfrequenz 59 kHz bis 86 Hz (bei einem Signal mit mehr als 1.024 Zeilen ist keine einwandfreie Bildanzeige
gewährleistet).
Für den Anschluss an die 15-polige DOS/V-kompatible D-sub-Buchse dieses Fernsehers ist kein PC-Adapter
Ɣ
erforderlich.
Hinweis
Bestimmte PC-Modelle können nicht an diesen Fernseher angeschlossen werden.
Ɣ
Bei Anschluss eines PC stellen Sie die Farbanzeige des PC auf die höchste Qualität ein.
Ɣ
Einzelheiten zu den zutreffenden PC-Signalen
Ɣ
„Eingangsignale, die angezeigt werden können“ (S. 64)
Maximale Anzeigeauflösung
Ɣ
Bildseitenverhältnis
4:3 1.024 × 768 Pixel
16:9 1.366 × 768 Pixel

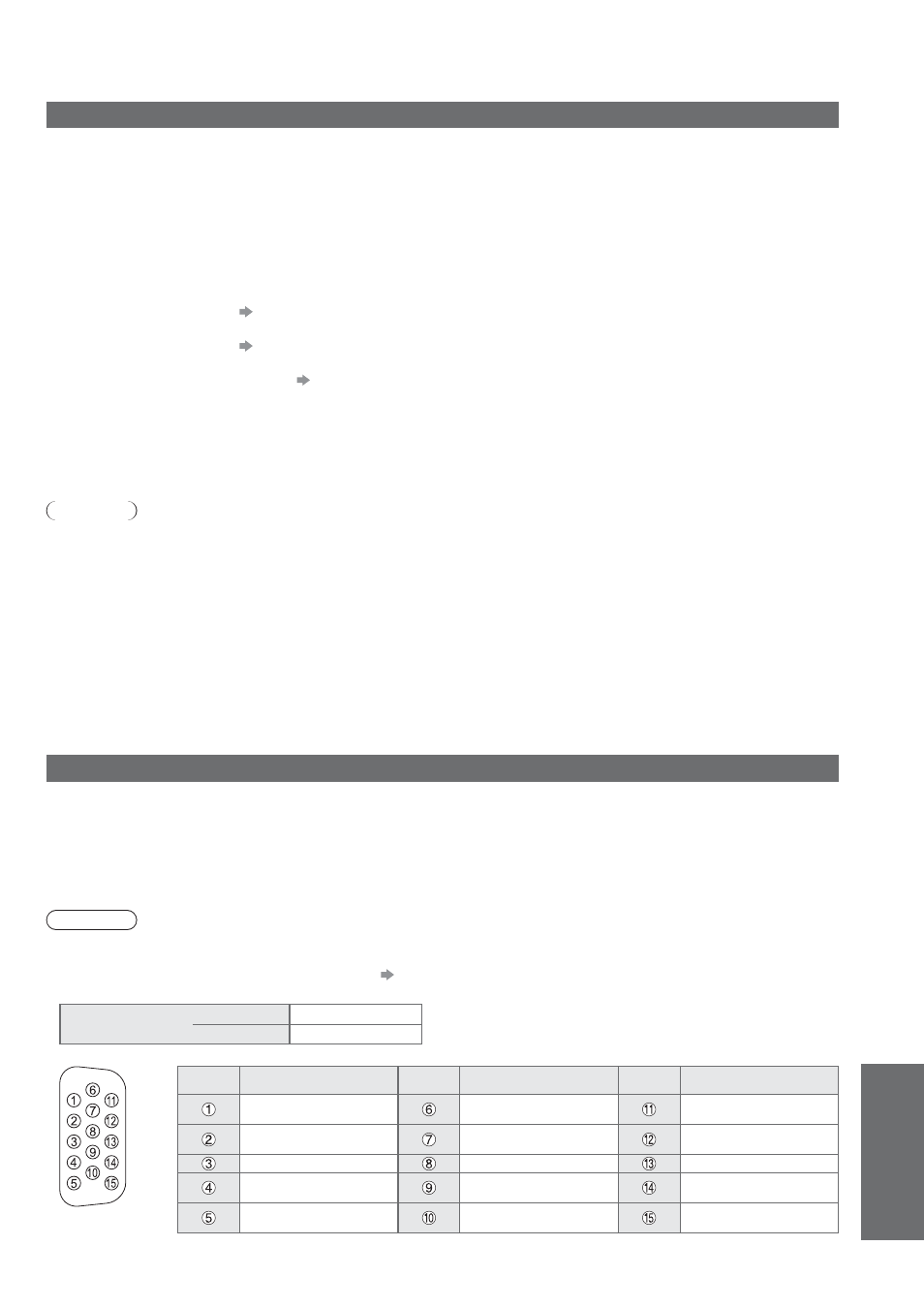

Stiftbelegung der 15-poligen D-sub-Buchse
Ɣ
Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung Stift-Nr. Signalbezeichnung
R GND (Masse)
NC
(nicht angeschlossen)
G GND (Masse)
NC
(nicht angeschlossen)
B GND (Masse) HD (HSYNC)
NC
(nicht angeschlossen)
NC
(nicht angeschlossen)
VD (VSYNC)
GND (Masse) GND (Masse)
NC
(nicht angeschlossen)
