Die Toleranzen lauten wie folgt:
o Maximaler Unterschied von 0,125 Zoll. (3,2 mm) längs
o Maximaler Unterschied von 0,059 Zoll (1,5 mm) quer
Sie können die Ausgleichsunterlage der Bodenplatte verwenden, wenn Sie Werte ablesen.
6. Ziehen Sie die Muttern für die Fundamentschrauben handfest an.
Montieren der Bodenplatte mit Hilfe von Einstellschrauben
Erforderliche Werkzeuge
• Montagepaste
• Einstellschrauben
• Stabstahl
• Zwei Maschinenwasserwaagen
• Arbeitsblatt zur Nivellierung der Bodenplatte
Dieses Verfahren gilt für die mit besonderen Merkmalen ausgestattete Stahl-Bodenplatte und die Vorzugs-
Bodenplatte.
1. Tragen Sie auf die Einstellschrauben Montagepaste auf.
Die Paste erleichtert das Entfernen der Schrauben nach der Zementierung.
2. Senken Sie die Bodenplatte langsam auf die Fundamentschrauben ab. Führen Sie dazu folgende
Schritte durch:
a) Schneiden Sie die Platten vom Stabstahl los und schrägen Sie die Platten ab, um
Spannungskonzentrationen zu verringern.
b) Platzieren Sie die Platten zwischen die Einstellschrauben und die Oberfläche des Fundaments.
c) Verwenden Sie die vier Einstellschrauben in den Ecken, um die Bodenplatte über das Fundament
anzuheben.
Der Abstand zwischen der Bodenplatte und der Oberfläche des Fundaments sollte zwischen
0,75 Zoll (19 mm) und 1,50 Zoll (38 mm) liegen.
d) Stellen Sie sicher, dass die mittleren Einstellschrauben das Fundament noch nicht berühren.

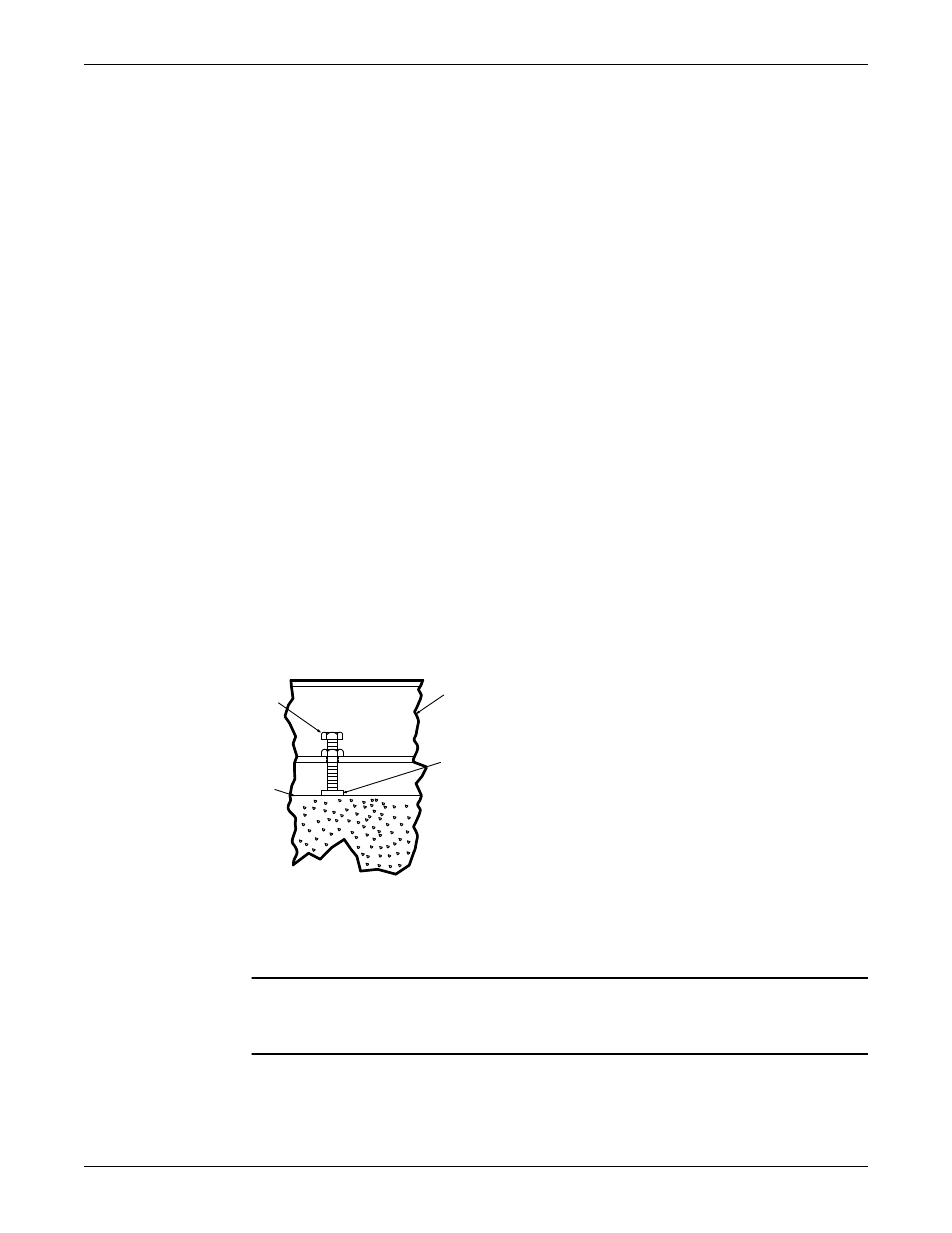

1
2
3
4
1.
Einstellschraube
2.
Bodenplatte
3.
Fundament
4.
Platte
3. Nivellieren Sie die Montageblöcke des Antriebs:
HINWEIS: Entfernen Sie den gesamten Schmutz von den Montageblöcken, um eine korrekte
Höhenausrichtung sicherzustellen. Die Nichteinhaltung dieser Bestimmung kann zu Schäden an den
Geräten oder einer verringerten Leistung führen.
a) Legen Sie eine Maschinenwasserwaage längs auf einen der beiden Blöcke.
b) Legen Sie die andere Maschinenwasserwaage quer über die Enden der beiden Blöcke.
c) Nivellieren Sie die Blöcke, indem Sie die vier Einstellschrauben in den Ecken anpassen.
Installation (fortgesetzt)
