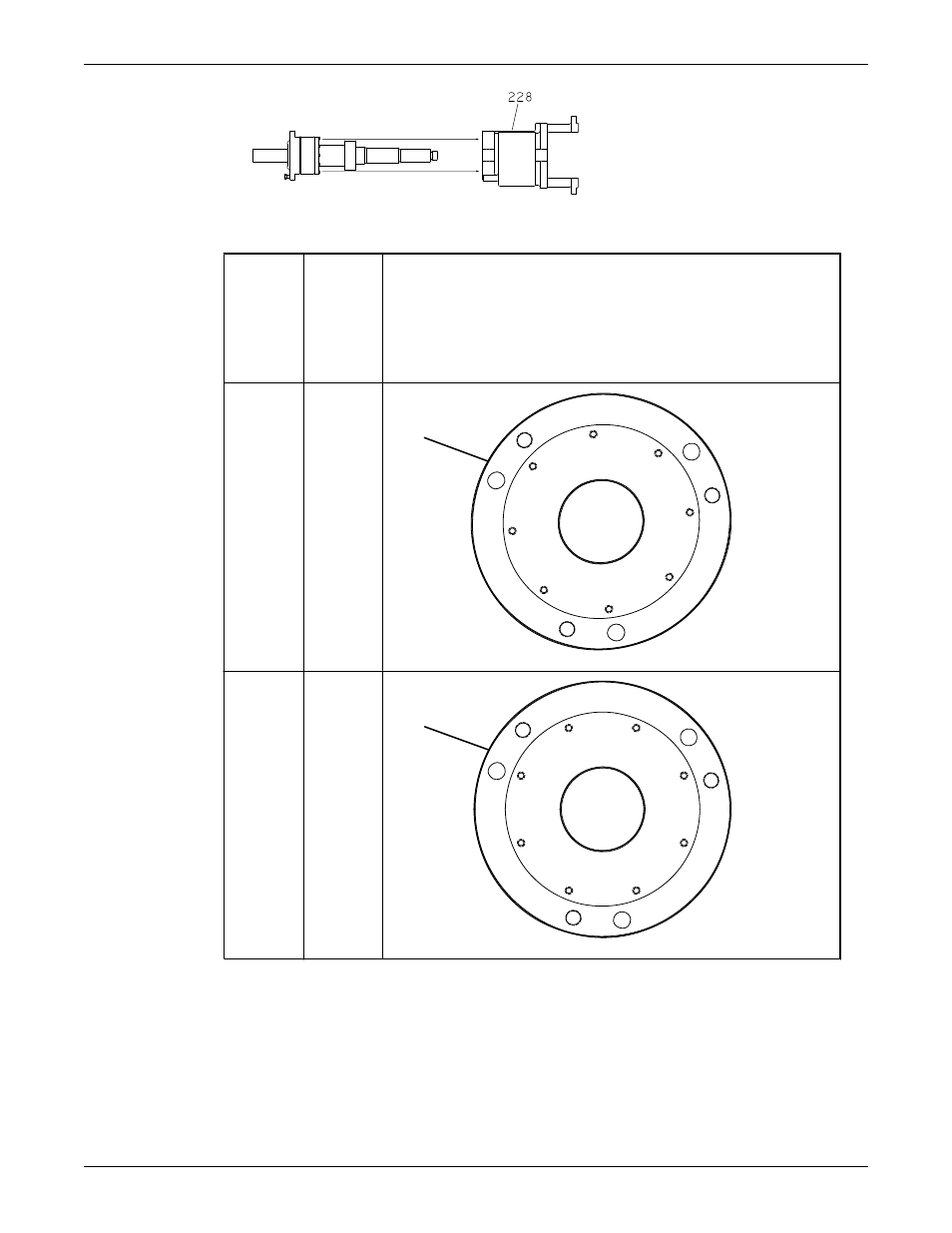

1.
Rotierendes Element
7. Richten Sie das Lagergehäuse je nach Schmierung aus.
Wenn für
die Pumpe
folgende
Art der
Schmierun
g
verwendet
wird...
dann
müssen
diese
Worte
oben
stehen...
und das Lagergehäuse muss wie folgt aussehen...
Fettschmier
ung
„OBEN
FETT“
OBEN
ÖL
OBEN
FETT
134A
Ölschmieru
ng
„OBEN
ÖL“
OBEN
ÖL
OBEN
FETT
134A
8. Bringen Sie die Endplatte des Kupplungsschutzes am Lagergehäuse an:
a) Richten Sie die Endplatte der Kupplungsschutzabdeckung an den Löchern im Rahmen des
Lagergehäuses aus und setzen Sie die Sechskantschrauben (370C) ein.
b) Stellen Sie das Gehäuse so ein, dass ein Spalt von ungefähr 0,12 Zoll (3,05 mm) zwischen Gehäuse
und Rahmen entsteht.
Diese Abmessungen zeigen, wie groß die Lücke nach dem Einstellen des Laufrades sein muss:
o 0,25 Zoll (6,35 mm) bei S- und M-Rahmen
o 0,38 Zoll (9,65 mm) bei L- und XL-Rahmen
Wartung (fortgesetzt)
