Einbau des Kupplungsschutzes
WARNUNG:
• Betreiben Sie die Pumpe nie ohne den ordnungsgemäß installierten Kupplungsschutz.
• Trennen Sie den Antrieb vor Montage- oder Wartungsarbeiten vom Netz und sichern Sie ihn IMMER
gegen ein versehentliches Wiedereinschalten. Wenn Sie den Antrieb nicht trennen und nicht gegen
Wiedereinschalten sichern, führt dies zu schweren Verletzungen.
• Die in einer explosionsgefährdeten Umgebung verwendete Kupplung muss ordnungsgemäß
zertifiziert sein und aus Material bestehen, das keine Funkenbildung zulässt.

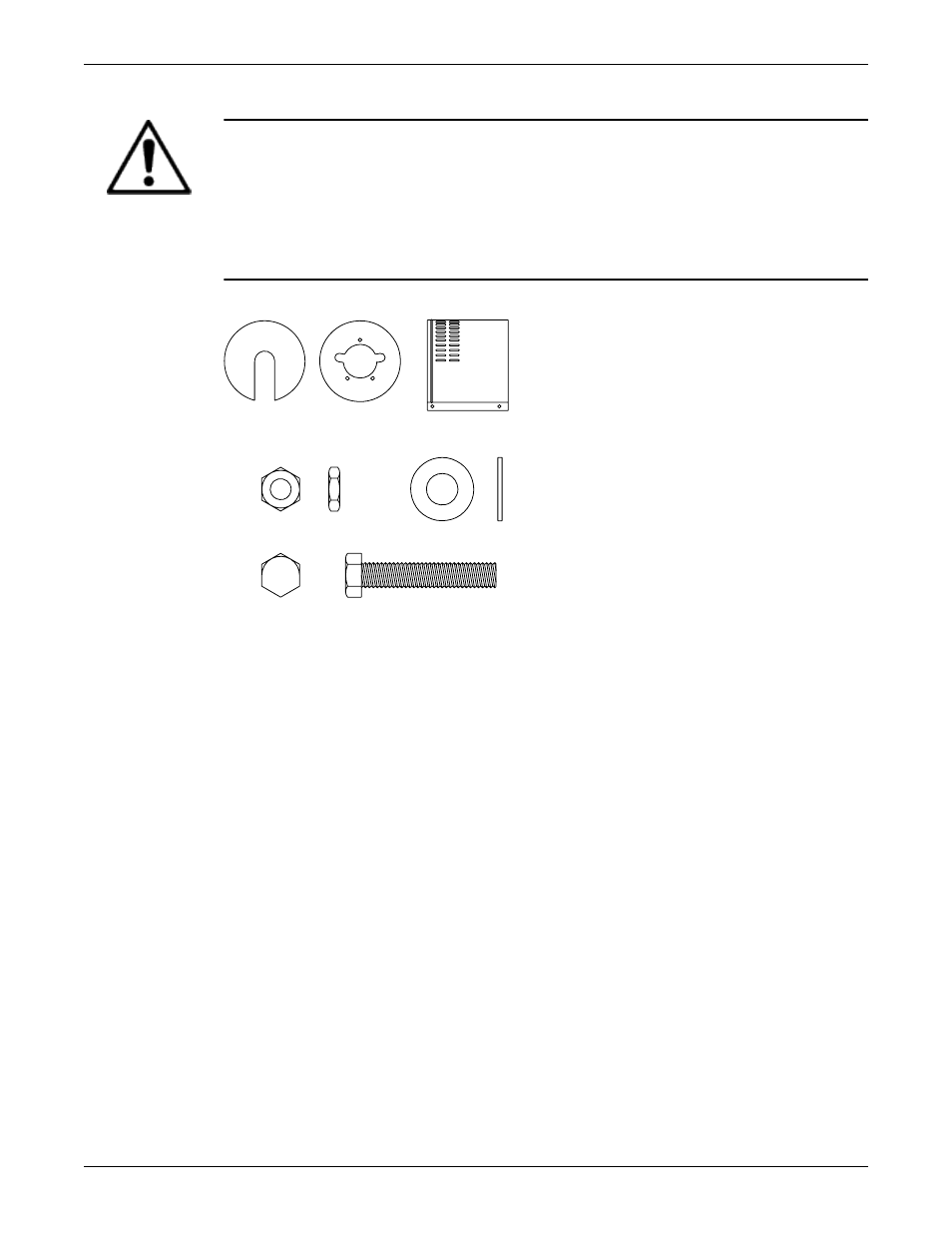

Erforderliche Teile:
1 2 3
4 5
6
1. Endplatte, Antriebsseite
2. Endplatte, Pumpenseite
3. Schutzhälfte, 2 erforderlich
4. 3/8-16 Mutter, 3 erforderlich
5. 3/8 Zoll Unterlegscheibe
6. 3/8-16 x 2 Zoll-Sechskantschraube, 3 erforderlich
1. Schalten Sie die Versorgung des Motors ab, sichern Sie den Motor in der abgeschalteten Position
gegen Wiedereinschalten und kennzeichnen Sie den Anlasser mit einem Warnhinweis auf die
laufenden Arbeiten.
2. Setzen Sie die pumpenseitige Endplatte ein.
Wenn die pumpenseitige Endplatte bereits eingesetzt ist, führen Sie sämtliche notwendigen
Kupplungseinstellungen durch und fahren Sie mit dem nächsten Schritt fort.
3. Setzen Sie die pumpenseitige Hälfte des Kupplungsschutzes ein:
a) Drücken Sie die Unterseite leicht auseinander.
b) Positionieren Sie die Kupplungsschutzhälfte über der pumpenseitigen Endplatte.
Inbetriebnahme, Anfahren, Betrieb und Abfahren (fortgesetzt)
Models 3180, 3181, 3185, and 3186 Montage-, Betriebs- und Wartungshandbuch 49
