2. Lassen Sie die Flüssigkeit aus den Rohrleitungen ab und spülen Sie die Pumpe bei Bedarf.
3. Trennen Sie alle Hilfsrohrleitungen, Schläuche und Geräte, die beim Entfernen von Kopf und Rotor
stören würden.
4. Entfernen Sie die Ölablassstopfen (408A) aus der Unterseite des Lagergehäuses (134) und lassen Sie
das Öl ablaufen.
Befolgen Sie bei der Entsorgung des Altöls alle lokalen und anderen anwendbaren Vorschriften zum
Umweltschutz.

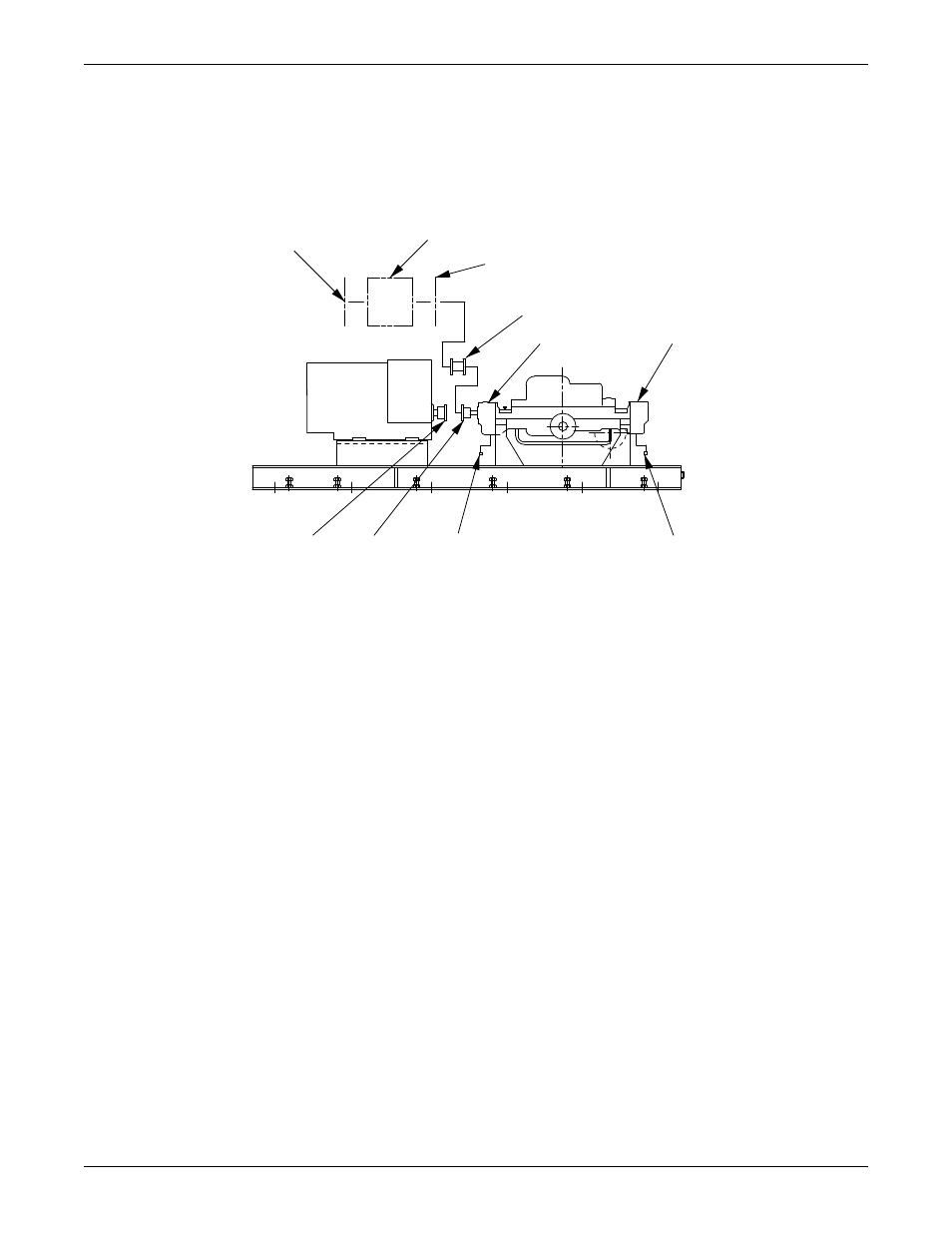

234B
501B
234A
235B
408A 408A 233 232
134 134
5. Entfernen Sie die Ölerflasche (251) und bewahren Sie sie an einem sicheren Ort auf.
6. Entfernen Sie den Kupplungsschutz (501B)
Siehe „Entfernen des Kupplungsschutzes“ im Abschnitt „Inbetriebnahme, Anlauf, Betrieb und
Abschaltung“.
7. Lösen und entfernen Sie den Kupplungsabstandshalter (235B).
Befolgen Sie als zusätzliche Unterstützung auch die vom Kupplungshersteller mitgelieferten
Anweisungen.
8. Entfernen Sie die Pumpenendplatte des Kupplungsschutzes (234A).
9. Schrauben Sie die Kupplungsmutter (520) von der spitz zulaufenden Wellenseite der Pumpe.
10. Entfernen Sie die Kupplungsnabe (233) aus der Pumpe.
• Markieren Sie die Welle (122), um die Kupplungsnabe bei der Montage wieder richtig zu
positionieren.
• Verwenden Sie einen Klauenabzieher oder einen Abzieher in den Bohrungen der Nabe. Befolgen
Sie als zusätzliche Unterstützung auch die vom Kupplungshersteller bereitgestellten Anweisungen.
• Jetzt können Sie die Pumpe von Grundplatte nehmen.
11. Bringen Sie die Einstelllaschen wieder in Position, um die Lage der Gleitringdichtung beizubehalten.
Schauen Sie sich dazu die vom Hersteller bereitgestellte Dichtungsmontagezeichnung an
Bringen Sie dabei beide Dichtungen in Position.
Wartung (fortgesetzt)
54 Model 3600, API 610 10th Edition (ISO 13709) Montage-, Betriebs- und Wartungshandbuch
