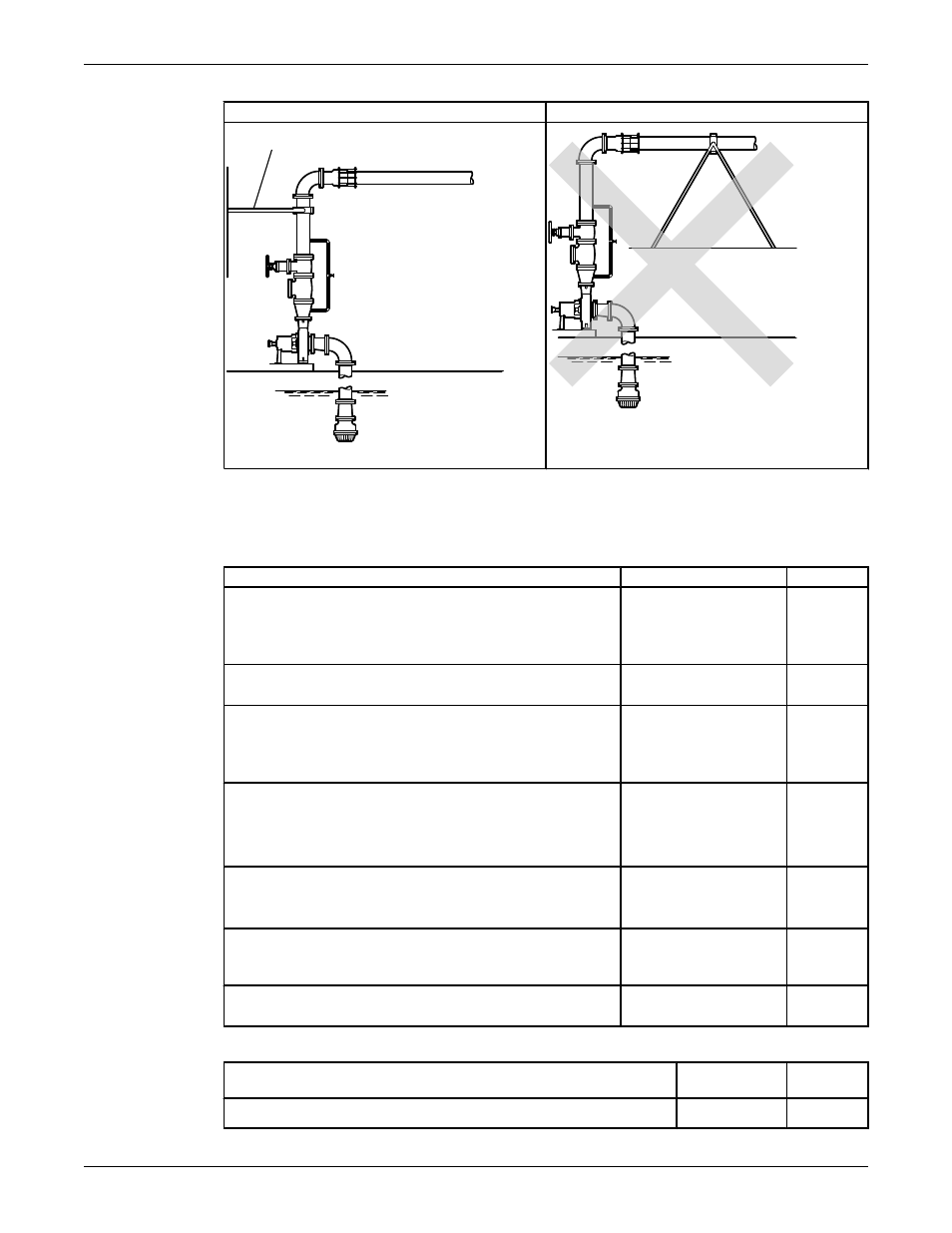

Beispiel: Installation zur Ausdehnung
Richtig Falsch
1
1. Dehnungsband/-fuge
Checkliste für die die Saugrohre
Kennlinienreferenz
Checkliste für die Saugrohre
Prüfen Erklärung/Bemerkung Kontrolliert
Prüfen Sie, dass der Abstand zwischen dem Einlassflansch der
Pumpe und dem nächsten Bogen mindestens das Fünffache des
Rohrdurchmessers beträgt.
Dies minimiert die Gefahr
von Kavitation aufgrund
von Turbulenzen am
Saugeinlass der Pumpe.
Stellen Sie sicher, dass die Bögen im Allgemeinen keine Knicke
haben.
Stellen Sie sicher, dass die Saugrohre um eine oder zwei
Nummern größer sind als der Saugeinlass der Pumpe.
Zwischen dem Pumpeneinlass und den Saugrohren sollte eine
exzentrische Reduzierung installiert sein.
Der Durchmesser der
Saugrohre sollte niemals
kleiner sein als der des
Saugeinlasses der Pumpe.
Stellen Sie sicher, dass die konzentrische Reduzierung des
Saugflansches der Pumpe folgende Eigenschaften aufweist:
• die abgeschrägte Seite befindet sich unten
• die gerade Seite befindet sich oben
Siehe nachstehende
Abbildungen.
Wenn Saugsiebe oder Saugglocken verwendet werden, stellen Sie
sicher, dass ihre Fläche mindestens drei Mal so groß ist wie die
der Saugrohre.
Saugsiebe helfen dabei,
eine Verstopfung zu
verhindern.
Wenn mehr als eine Pumpe mit derselben Flüssigkeitsquelle
arbeitet, stellen Sie sicher, dass für jede Pumpe separate
Saugrohrleitungen verwendet werden.
Stellen Sie wenn nötig sicher, dass die Saugrohre ein Ablassventil
enthalten und dass dieses richtig installiert ist.
—
Flüssigkeitsquelle unter der Pumpe
Prüfen Erklärung/
Bemerkung
Kontrolliert
Stellen Sie sicher, dass die Saugrohre keine Lufteinschlüsse enthalten.
Installation (fortgesetzt)
26 Model HT 3196 i-FRAME Montage-, Betriebs- und Wartungshandbuch
