Ring
Antrieb
Kupplungsschutz Antriebsseite
Nut
6. Entfernen Sie die verbleibenden Muttern, Schrauben und Unterlegscheiben von der pumpenseitigen
Hälfte des Kupplungsschutzes.
Sie erhalten Zugang zu den Spannschrauben des Lagergehäuses ohne die Endplatte entfernen zu
müssen, sollten sich Wartungsarbeiten der inneren Pumpenteile einmal als notwendig erweisen.

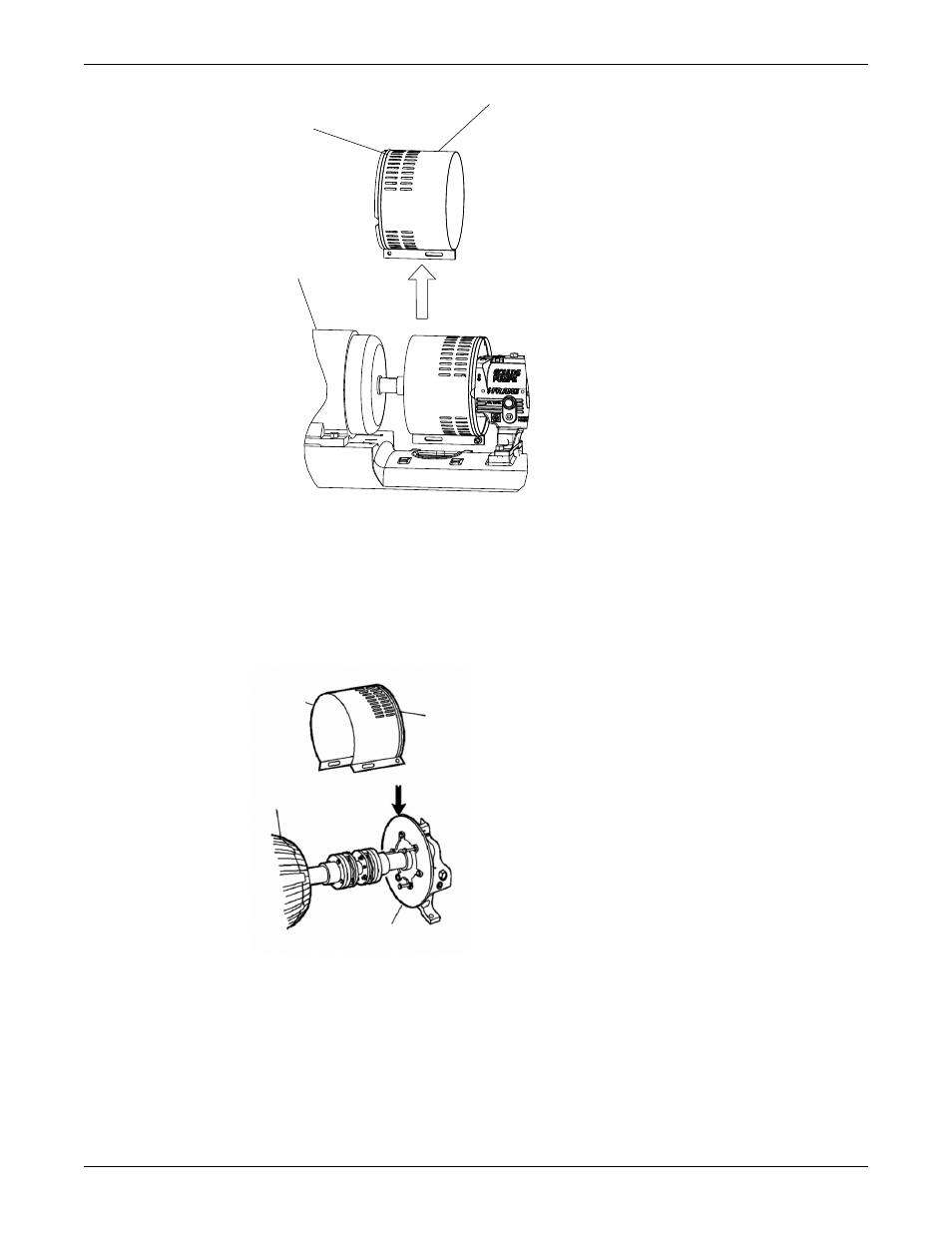

7. Entfernen Sie die pumpenseitige Hälfte des Kupplungsschutzes:
a) Drücken Sie die Unterseite leicht auseinander.
b) Heben Sie es nach oben.
1
2
3
4
1. Ringnut
2. Pumpenseitige Endplatte
3. Antrieb
4. Pumpenhälfte des Kupplungsschutzes
