4.3 Doppelschlauchhaspel
Die Doppelschlauchhaspel besteht aus einem Tragegestell und einer Welle mit
zwei Schlauchtrommeln. Es können zwei Verlängerungsschlauchpaare oder
Verlängerungsschläuche an die Haspel geräteseitig angeschlossen werden (pro
Schlauchtrommel ein Verlängerungsschlauch). Der Anschluss aggregateseitig erfolgt
je nach Anschlussversion durch einen oder zwei kurze Rücklaufschläuche und
pro Verlängerungsschlauch bzw. Verlängerungssschlauchpaar mit einem kurzen
Versorgungsschlauch. Diese Verbindungsschläuche werden mittels Kupplungen mit dem
Anschlussblock der Hydraulikpumpe oder einer Steuereinheit verbunden. Die beiden
Schlauchtrommeln können unabhängig von einander auf- bzw. abgerollt werden. Zusätzlich
besitzt die Doppelschlauchhaspel eine Feststellbremse, mit der die beiden Schlauchtrommeln
gleichzeitig in Ihrer Position gesichert werden können.

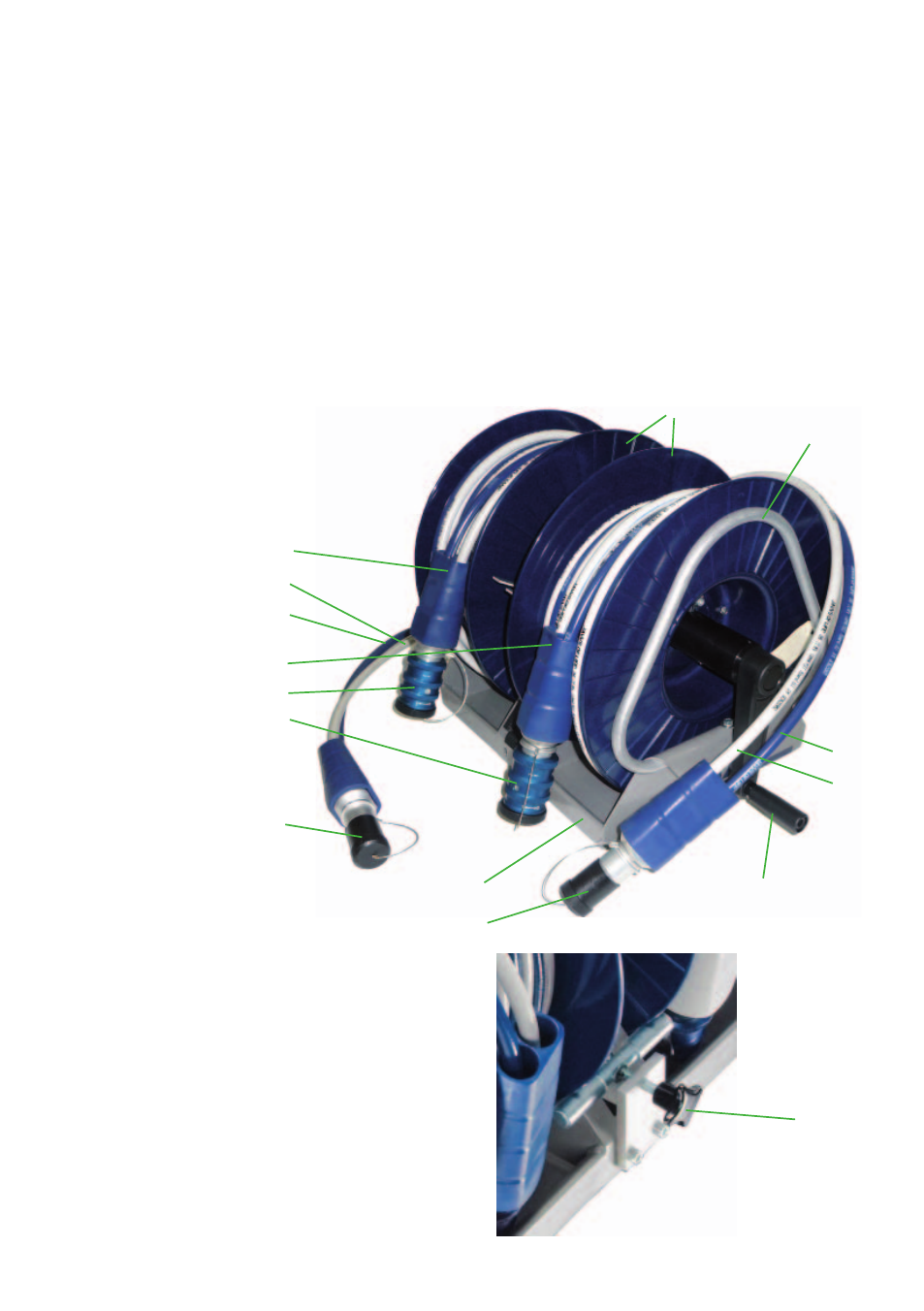

1 Schlauchtrommel
2 Träger
3 Verlängerungsschlauchpaar 1
4 Verlängerungsschlauchpaar 2
5 Versorgungsschlauch
A
6 Versorgungsschlauch
A1
7 Rücklaufschlauch T
8 Rücklaufschlauch T1
9 Monokupplungsmuffe 1
10 Monokupplungsmuffe 2
11 Feststellbremse
12 Handkurbel
13 Tragegriff
14 Monokupplungsnippel 1
15 Monokupplungsnippel 2
