22
9.3.5 Krümmer an den Einfach- und Doppelschlauchhaspeln
Die Krümmer müssen ausgetauscht werden wenn:
- äußerliche Beschädigungen vorhanden,
- an den Krümmerrohren Hydraulikfl üssigkeit austritt.
Vorgehensweise:
1. Verlängerungsschlauchpaare demontieren.
2. Krümmer lösen und entfernen.
3. Neuen Krümmer aufsetzen mit einem Drehmoment von M
A
= 40 Nm anziehen.

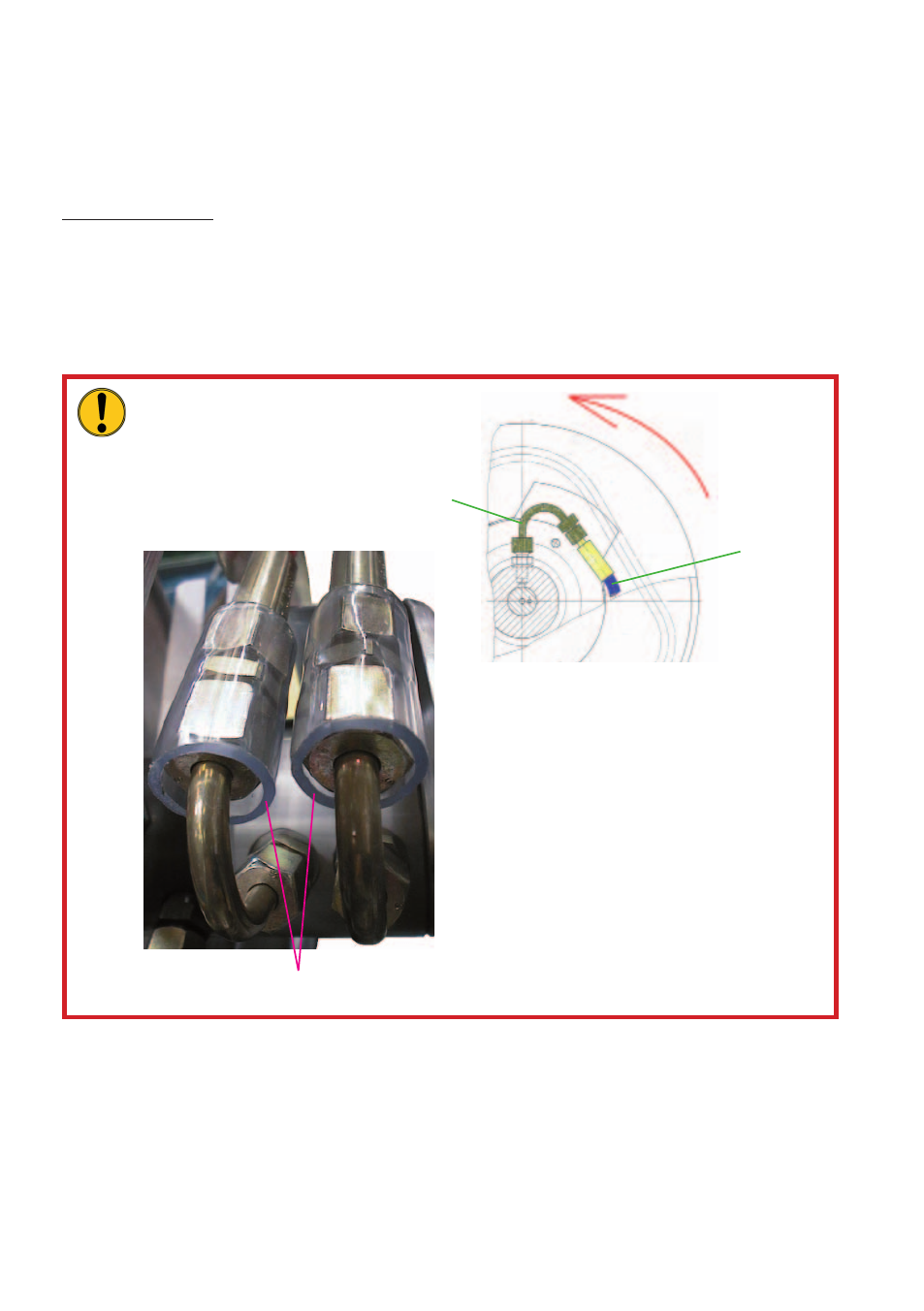

ACHTUNG!
Achten Sie darauf, dass
die Krümmer immer richtig
ausgerichtet montiert sind (siehe
Abb. rechts).
Drehrichtung
„Aufrollen“
Schlauch
Krümmer
Schutzschlauch
Vergessen Sie nicht, die Schutzschläuche
wieder über die Verschraubungen zu
schieben (siehe Abb. links).
