Seite 19
6 Vorbereitung der Bohreinheit zum Bohren
6.1 Bohrspindel beim Bohrerwechsel in Endlage ausfahren
· Bei sämtlichen Arbeiten an der Bohrspindel muß der Motor ausgeschaltet
bzw. auch vom Netz- oder Akku getrennt sein !
· Bohrspindel so weit nach vorne ausfahren, daß beide Gewindestifte
zugänglich sind. Hierzu den Vorschubhebel (1) nach hinten ziehen.
· Die Entriegelung bietet die Möglichkeit, den Vorschubhebel ohne Bewe-
gung der Bohrspindel in die jeweils günstigste Position zu bringen. Zur
Entriegelung den Vorschubhebel (1) an der Rastnabe nach außen ziehen.
· Falls erforderlich kann die Bohrspindel manuell gedreht werden. Hierzu
wird der Sechskantwinkelschraubendreher SW 5 mm in den Innen-
sechskant (2) der Getriebewelle gesteckt und nach rechts oder links
gedreht, bis der jeweilige Gewindestift zur Bohrerbefestigung gut
zugänglich ist.

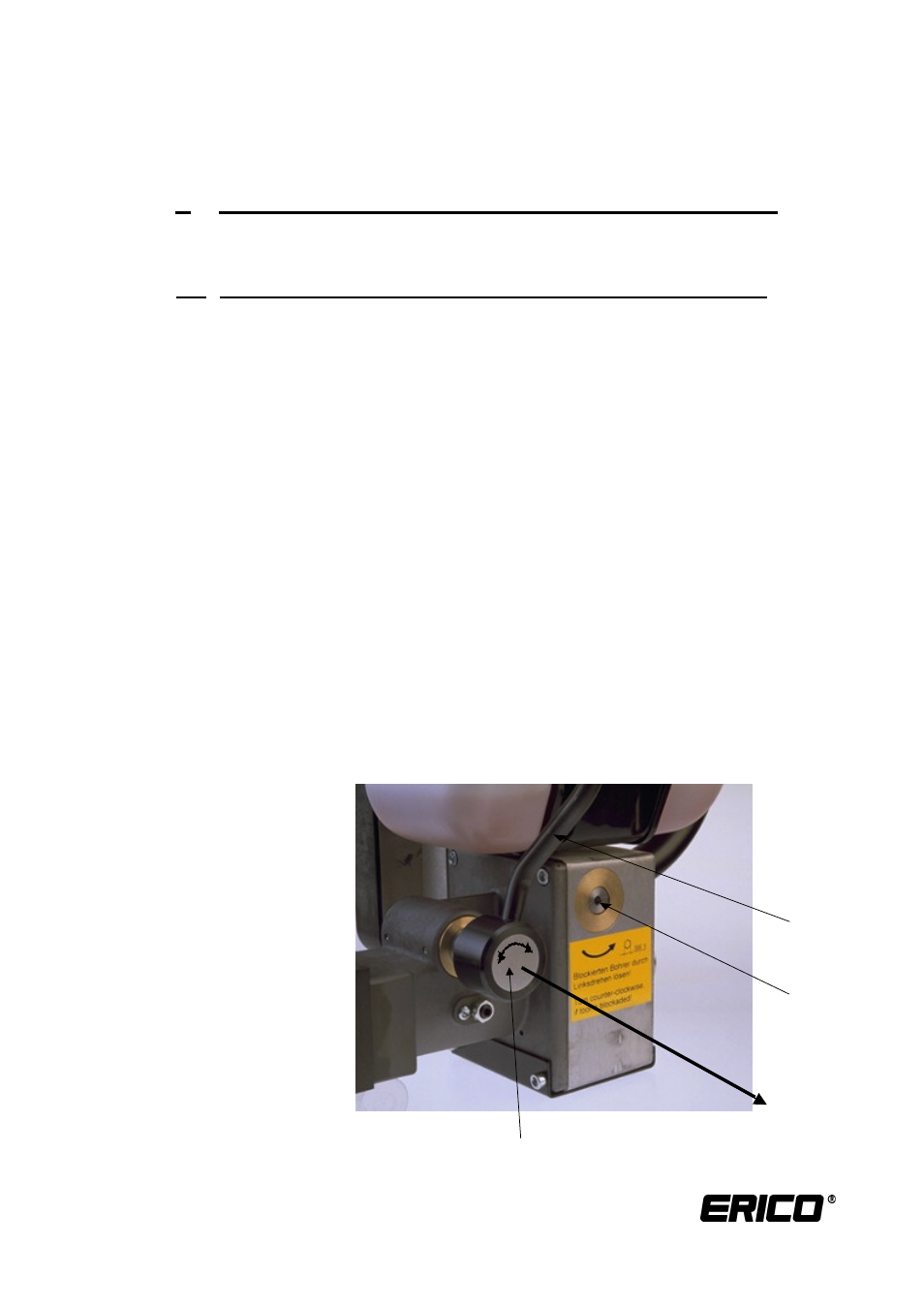

Bild 1
1
2
entriegeln
Rastnabe
