7.3 Einsatz und Einstellung der Universalprofilschablone
(ERICO-Nr. 715365)
Die Universalschablone ist für folgende Schienentypen geeignet :
S 49 (62,5mm ), S 54 (64mm ) und UIC 60 (76,3mm )
( Bohrhöhe von Schienenunterkante )

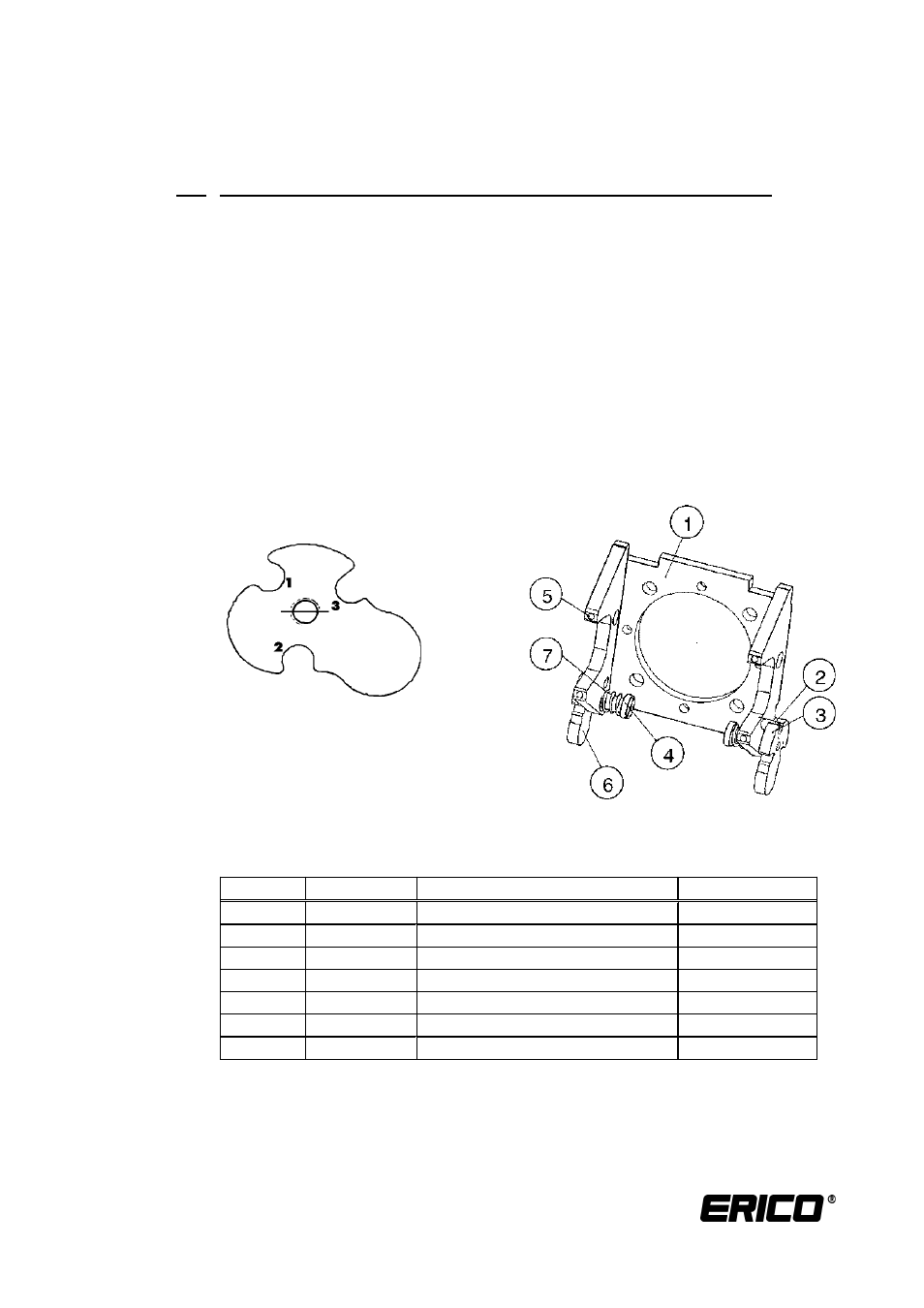

Die Anpassung der Universalschablone an die unterschiedlichen Schienentypen
erfolgt durch Verstellen der beiden Exzentersterne (3)
· Hierzu von der Innenseite der Schablone den Federbolzen (4) drücken.
· Die Exzentersterne (3) bis zum entsprechenden Loch drehen und einrasten.
· Unbedingt darauf achten, daß beide Sterne gleich eingestellt sind!
· Die Befestigung an der Aufnahmeplatte erfolgt wie unter Punkt 7.4.
3RV 6WFN]DKO %HQHQQXQJ (5,&2 $UW 1U
  .RUSXV 8QLYHUVDOVFKDEORQH
  6SDQQVWLIW
  ([]HQWHUVWHUQ UHFKWV
  %XQGVFKUDXEH
  6WLIW PLW 6SLW]H
  ([]HQWHUVWHUQ OLQNV
  'UXFNIHGHU
1 = UIC 60 ( 76,3mm )
2 = S 49 ( 62,5mm )
3 = S 54 ( 64 mm )
Für die oben angegebenen Schienentypen sind auch Einzelschablonen erhältlich.
Weitere Schablonen und Bohrhöhen auf Anfrage.
