18 Gebrauchsanweisung V1.3 – 09/2012
8.2 Messerhalter CE
Bei Lieferung ist der Messerhalter CE mit der
Andruckplatte für Schmalbandklingen ausge-
rüstet.
Eine Andruckplatte für Breitbandklingen wird
separat mitgeliefert.
Wenn Sie mit Breitbandklingen arbeiten
möchten, muss die hintere Andruckplatte ge-
wechselt werden (siehe 8.2.1).
Nach einem Wechsel müssen die hintere und
vordere Andruckplatte justiert werden (siehe
8.2.2 und 8.2.3).

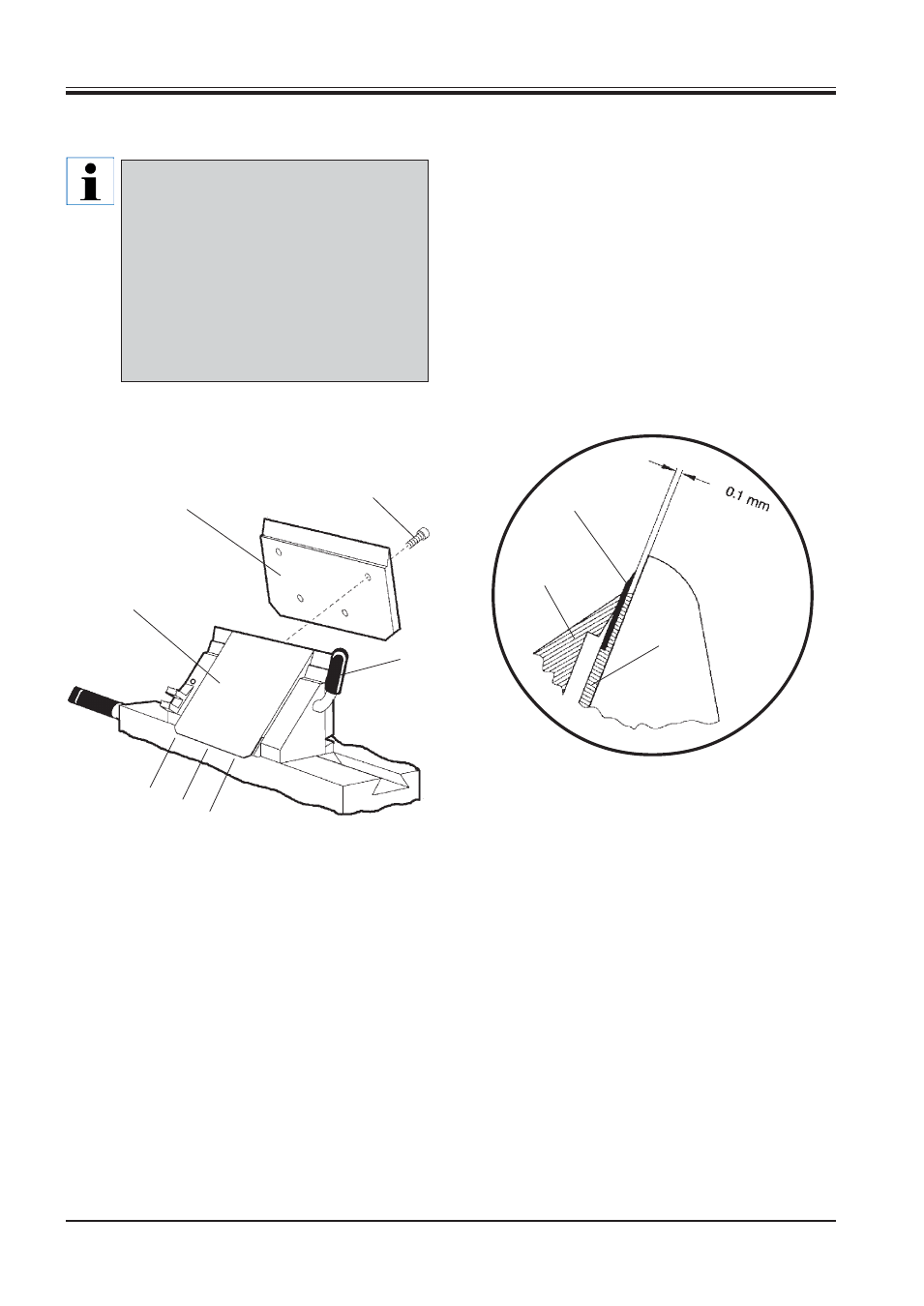

8.2.1 Wechsel der hinteren Andruckplatte
8.2.2 Justage der hinteren Andruckplatte
Die hintere Andruckplatte (5) liegt auf zwei Schrauben
auf, die eine Höhen- und Paralleljustierung der An-
druckplatte ermöglichen. Sie sind durch Bohrungen an
der Unterseite des Messerhalters zugänglich und kön-
nen mit einem Innensechskant-Stiftschlüssel SW 2 ju-
stiert werden.
• Zur Entnahme der Klinge Klemmhebel (2) nach vor-
ne herunterklappen.
• Klinge vorsichtig entnehmen.
• Klemmhebel (2) seitlich herausziehen.
8. Das tägliche Arbeiten mit dem Gerät
3
7
5
Abb. 18.2
• Andruckplatte (5) mit den Schrauben in Höhe und
Parallelität so justieren, dass die Anlagefläche für
die Klinge ca. 0,1 mm höher als die Grundfläche der
Seitenbacken des Messerhalters steht.
• Schrauben (4) festziehen.
4
5
7
2
10
9
10
Abb. 18.1
• 4 Schrauben (4) an der Rückseite des Messer
halters mit einem Innensechskant-Stiftschlüssel
SW 4 lösen.
• Andruckplatte (5) abnehmen.
• Neue Andruckplatte mit den 4 Schrauben (4) be-
festigen. Die Schrauben dabei nur so anlegen, dass
die Andruckplatte anschließend in Höhe und Par-
allelität justiert werden kann.
