CA4HM HANDGEFÜHRTER GLÄTTER – BEDIENUNGSHANDBUCH – VERSIONSNR. 2 (06.09.04) – SEITE 27
CA4HM – WARTUNG

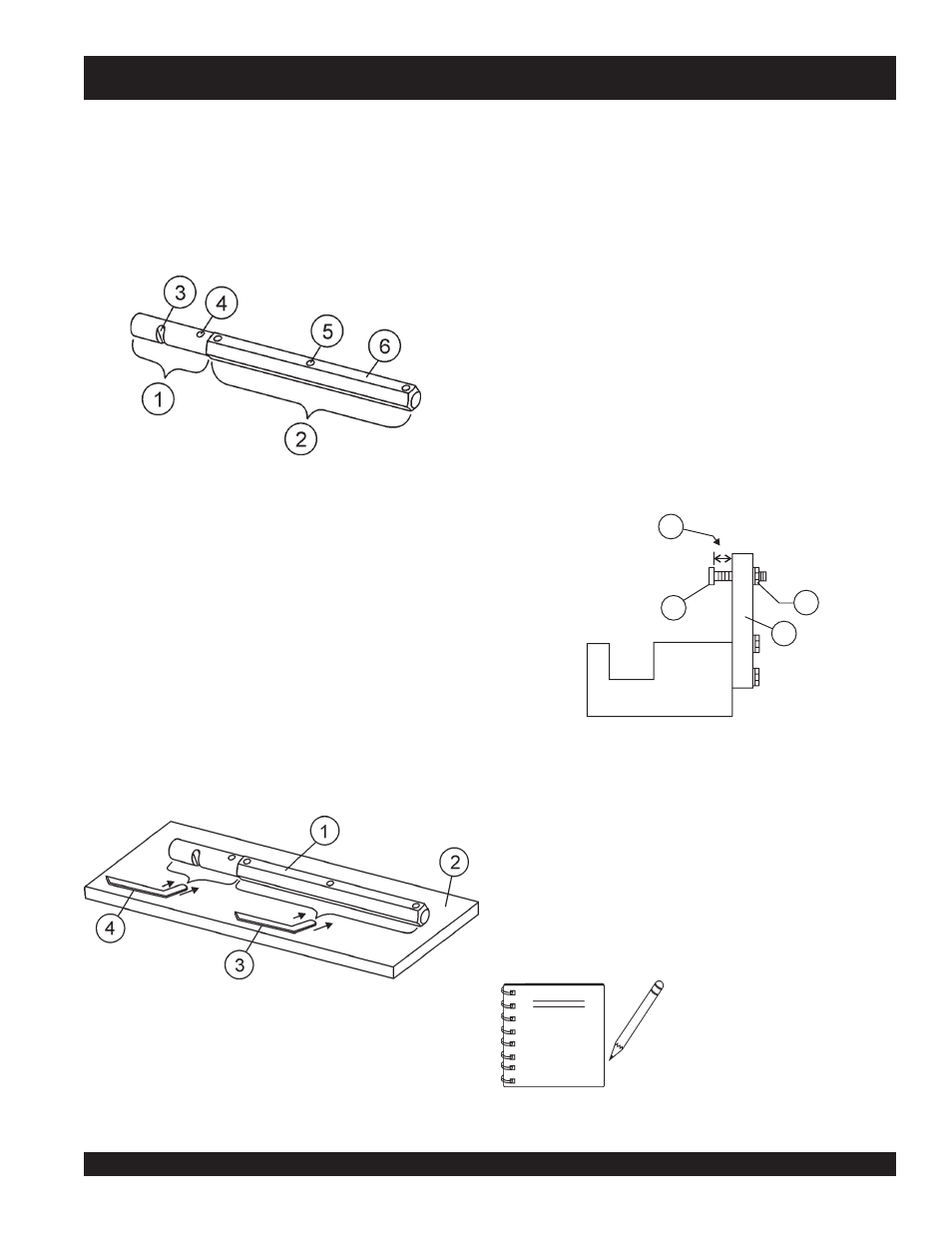

Abbildung 29. Seitenansicht des Glättarm-Einstellwerkzeugs
HINWEIS
Für Arme, deren Flügel sich IM UHR-
ZEIGERSINN drehen, wird der Arm
der Vorrichtung nach OBEN geklappt
(A in Abbildung 30). Für Arme, deren
Flügel sich GEGEN DEN UHRZEI-
GERSINN drehen, wird der Arm der
Vorrichtung nach UNTEN geklappt.
(B in Abbildung 30).
2. Sicherstellen, dass der Arm der Vorrichtung sich in der richtigen
Stellung (oben oder unten) für die Drehrichtung des Glättarms
befindet, wie in Abbildung 30 dargestellt.
1. Zum Überprüfen aller sechs Seiten jedes Glättarms auf Flachheit
eine dicke Stahlplatte, Granitplatte oder eine beliebige Oberfläche
verwenden, die
eben und flach ist.
2. Alle sechs Seiten des Glättarms (Sechskantabschnitt) prüfen.
Eine 0,10-mm-Dickenlehre (0,004 in) sollte nicht zwischen der
Flachseite des Glättarms und der Testoberfläche entlang ihrer
gesamten Länge hindurch geschoben werden können.
(Abbildung 28, Teil 3).
Abbildung 28. Überprüfen der Flachheit des Glättarms
Überprüfen der geraden Ausrichtung des Glättarms
Durch grobe Handhabung (z. B. durch Fallenlassen des Glätters auf
die Betonfläche) oder durch das Anstoßen an hervorstehenden Rohr-
leitungen, Schalungen oder Betonrippenstahl während des Betriebs
können die Glättarme beschädigt werden. Ein verbogener Glättarm
verhindert einen ruhigen, gleichmäßigen Betrieb des Glätters. Wenn
vermutet wird, dass Glättarme verbogen sein könnten, diese unter
Bezug auf die Abbildungen 27 und 28 auf Flachheit prüfen:
1 Glättarm
2 Flache Testoberfläche
3 Dickenlehre (0,10 mm [0,004 in])
4 Dickenlehre (0,127 mm [0,005 in])
3. Als Nächstes den Abstand zwischen dem runden Schaft und
der Testoberfläche prüfen, während eine der flachen
Sechskantseiten des Arms auf der Testoberfläche liegt. Den Arm
auf jede der flachen Sechskantseiten drehen und den Abstand
des runden Schaftabschnitts prüfen. Dazu wird eine 0,127 mm-
Dickenlehre (0,005 in) verwendet. In jedem Abschnitt sollte der
Rundteil des Glättarmschafts
gleich weit von der Testoberfläche
entfernt sein.
4. Wenn festgestellt wird, dass der Glättarm uneben oder verbo-
gen ist, muss er ersetzt werden.
Glättarmausrichtung
In Abbildung 31 ist die Einstellvorrichtung mit eingeführtem Glättarm
dargestellt. Wenn ein Glättarm in der Vorrichtung gesichert wird,
wird die Armschraube so eingestellt, dass sie einen Anschlag auf
der Vorrichtung berührt. Dadurch werden alle Glättarme einheitlich
eingestellt, sodass der Glätter so flach und gleichmäßig angewinkelt
wie möglich bleibt.
1. Nun wird das Glättarm-Einstellwerkzeug (Teile-Nr. 9177)
benötigt.
1 Runder Schaftteil des Glättarms
2 Sechskantiger Schaftteil des Glättarms
3 Hebelmontageschlitz (linker Arm abgebildet)
4 Schwerspannstiftloch
5 Flügelbefestigungs-Schraubenloch (1 von 3)
6 Flachseite des Sechskantschafts (Oberseite des Arms)
Abbildung 27. Glättarm
1 Einstellschraube
2 „Abstand“
3 Gegenmutter
4 Werkzeugarm
SEITENANSICHT
1
2
3
4
