3.8 Zubehör installieren ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
24 ￭￭￭￭￭￭￭￭ 886 Professional Thermostat (2.886.0110) / 886 Professional Reactor (2.896.0210)
Kapillaren in den Ofenraum führen
1
2
3

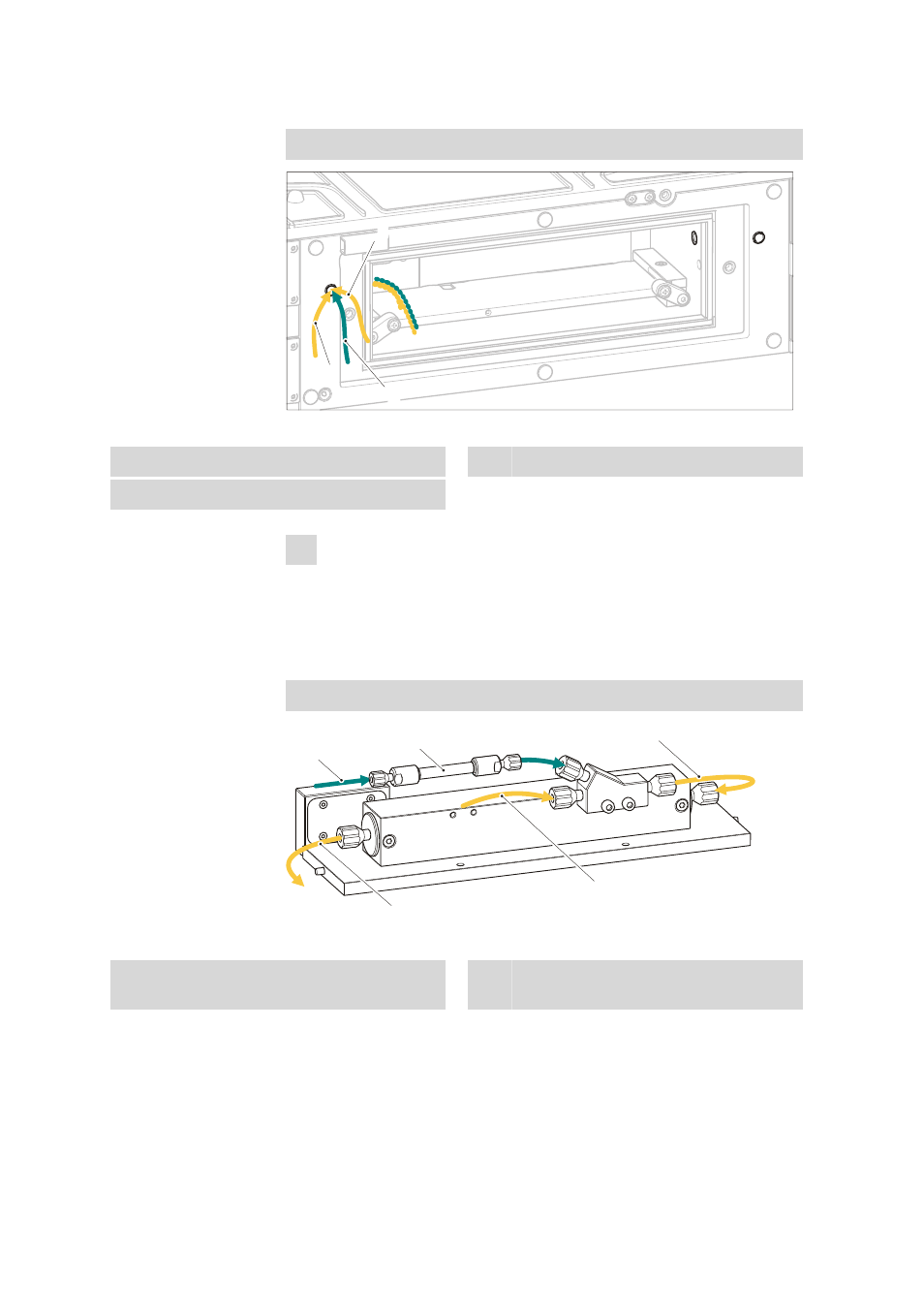

Abbildung 12 Kapillaren in Ofenraum einführen – Reaktor
1 Reaktor-Eingangskapillare 2 Reagens-Zuführkapillare
3 Reaktor-Ausgangskapillare
1 Kapillaren in den Ofenraum einführen
￭ Die Reaktor Eingangskapillare, die Reagens-Zuführkapillare (Teil-
stück 6.1831.100) und die Reaktor-Ausgangskapillare durch die
beiden Kapillardurchführungen rechts und links der Ofentür (siehe
Abbildung 9, Seite 20) in den Ofenraum einführen.
Kapillaren anschliessen
1
5
2
3
4
Abbildung 13 Reaktorplatte – Kapillaren angeschlossen
1 Reaktor-Eingangskapillare 2 Verbindungskapillare
Teilstück der PEEK-Kapillare (6.1831.100)
