Austauschen der WLAN/WiMax-Karte
1. Schieben Sie die Karte in den mit „WLAN/WiMax“ gekennzeichneten Anschluss ein.
2. Drücken Sie die Karte nach unten und halten Sie sie fest.
3. Bringen Sie die M2 x 3-mm-Schraube an.
4. Schließen Sie die entsprechenden Antennenkabel an die soeben installierte Karte an:
Wenn sich auf dem Etikett der Karte zwei Dreiecke (weiß und schwarz) befinden, schließen Sie das weiße Antennenkabel an den Anschluss mit der
Bezeichnung „Main“ (weißes Dreieck) und das schwarze Antennenkabel an den Anschluss mit der Bezeichnung „Aux“ (schwarzes Dreieck) an. Befestigen
Sie das graue Antennenkabel in dem Kunststoff-Kabelhalter neben der Karte.
Wenn sich auf dem Etikett der Karte drei Dreiecke (weiß, schwarz und grau) befinden, schließen Sie das weiße Antennenkabel an das weiße Dreieck, das
schwarze Antennenkabel an das schwarze Dreieck und das graue Antennenkabel an das graue Dreieck an.
5. Bringen Sie die unterseitige Abdeckung der Basiseinheit an (siehe Austauschen der unterseitigen Abdeckung für die Basiseinheit ).
6. Folgen Sie den Anweisungen unter Nach Arbeiten im Innern des Computers .
Zurück zur Inhaltsseite
1 WLAN/WiMax-Karte 2 Kartenanschluss
HINWEIS: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Wenn Sie beim Einstecken auf Widerstand stoßen, prüfen Sie die
Anschlüsse auf der Karte und auf der Systemplatine und richten Sie die Karte neu aus.
HINWEIS: Um eine Beschädigung der WLAN - oder WiMax-Karte zu vermeiden, stellen Sie sicher, dass sich die Kabel beim Einsetzen nicht unter der
Karte befinden.
HINWEIS: WLAN- oder WiMax-Karten dürfen nur in den mit „WLAN/WiMax“ gekennzeichneten Steckplatz eingesetzt werden.

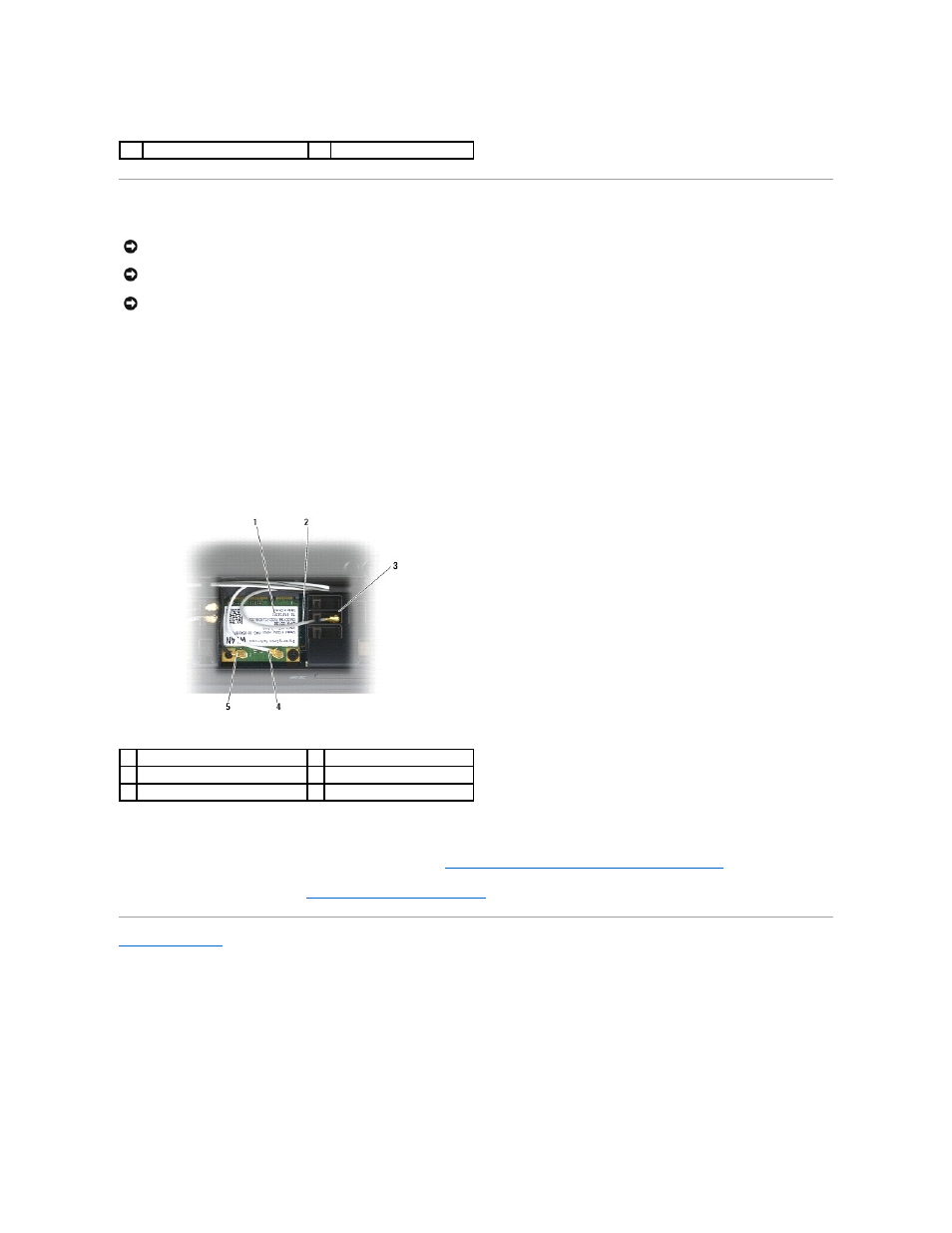

1 WLAN-Karte 2 Graues Antennenkabel
3 Halter neben der Karte 4 Weißes Antennenkabel
5 Schwarzes Antennenkabel
