Dell Latitude E6400 - Handbuch (Seite 52)

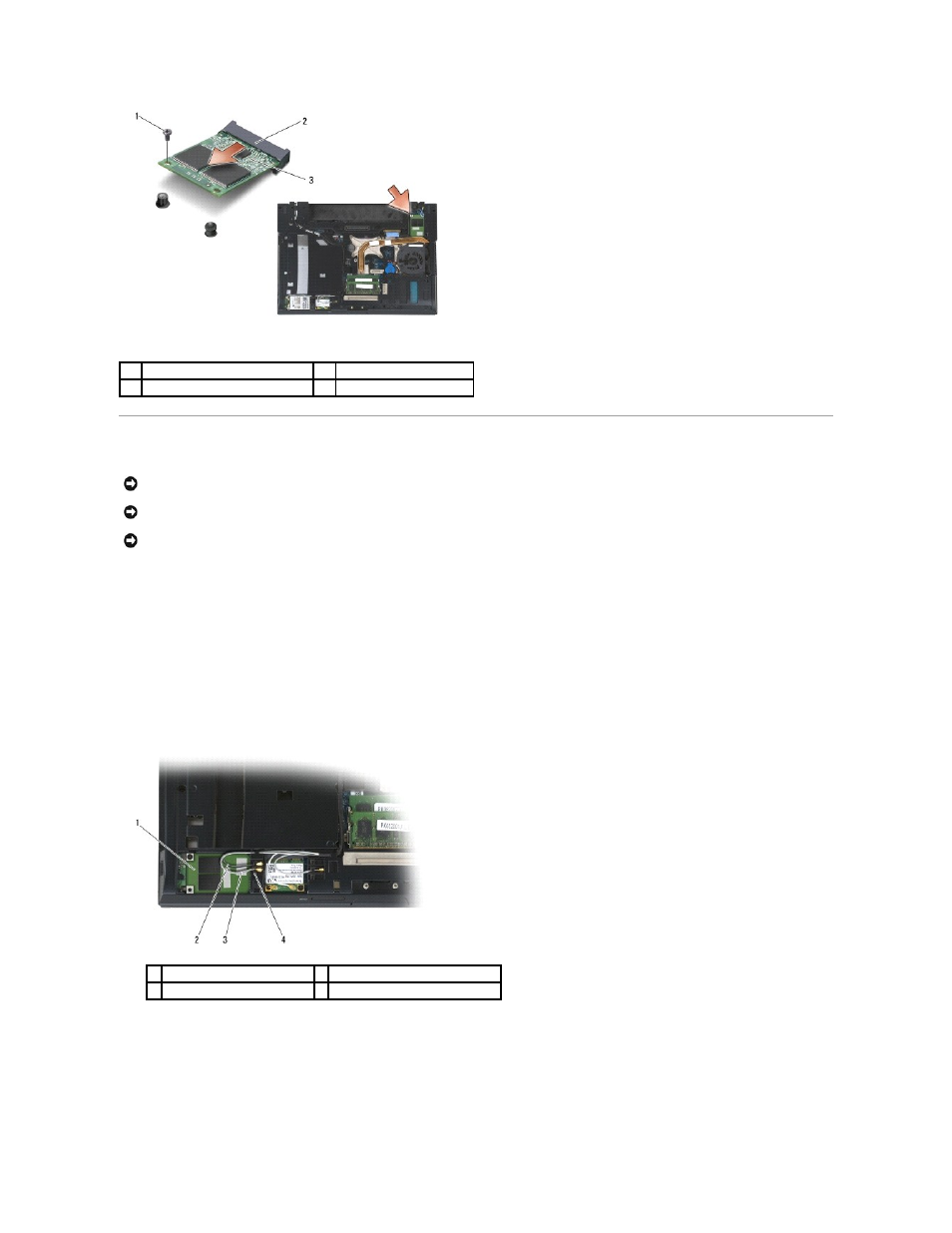

Austauschen eines FCM
1. Schieben Sie das FCM in den Kartenanschluss auf der Systemplatine.
2. Drücken Sie das FCM nach unten und halten Sie es fest.
3. Bringen Sie die M2 x 3-mm-Schraube an.
4. Befestigen Sie die Wireless-Kabel:
Wenn Sie das FCM im WWAN/FCM-Steckplatz installieren, befestigen Sie das grau-schwarze und das grau-weiße Antennenkabel in dem Halter neben
dem Modul.
Wenn Sie das FCM im WPAN/UWB/FCM-Steckplatz installieren, befestigen Sie das blaue Antennenkabel in dem Halter neben dem Modul.
1 M2 x 3-mm-Schraube 2 Kartenanschluss
3 FCM
HINWEIS: Stellen Sie beim Installieren dieses Moduls sicher, dass sich die Antennenkabel nicht unter der Karte befinden. Befestigen Sie die
Antennenkabel in dem Halter neben dem Modul. Wenn Sie das Modul über den Antennenkabeln installieren, kann der Computer beschädigt werden.
HINWEIS: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Wenn Sie beim Einstecken auf Widerstand stoßen, prüfen Sie die
Anschlüsse auf dem Modul und auf der Systemplatine und richten Sie das Modul neu aus.
HINWEIS: Ein FCM kann im WWAN/FCM-Kartenanschluss oder im WPAN/UWB/FCM-Kartenanschluss installiert werden. Sie können den jeweils
verfügbaren Kartenanschluss verwenden. Falls beide verfügbar sind, verwenden Sie den WWAN/FCM -Kartenanschluss, der leichter zugänglich ist.
1 FCM 2 Grau-schwarzes Antennenkabel
3 Grau-weißes Antennenkabel 4 Halter neben dem Modul
