Ihr drucker, Vorderansicht, Rückansicht – Dell 5330dn Workgroup Mono Laser Printer Benutzerhandbuch
Seite 3
3.
Heben Sie den Karton und die Verpackung für den Fall auf, dass der Drucker wieder eingepackt werden muss.
4.
Entfernen Sie das Versandklebeband auf der Vorder- und Rückseite sowie an den Seitenflächen des Druckers.
Ihr Drucker

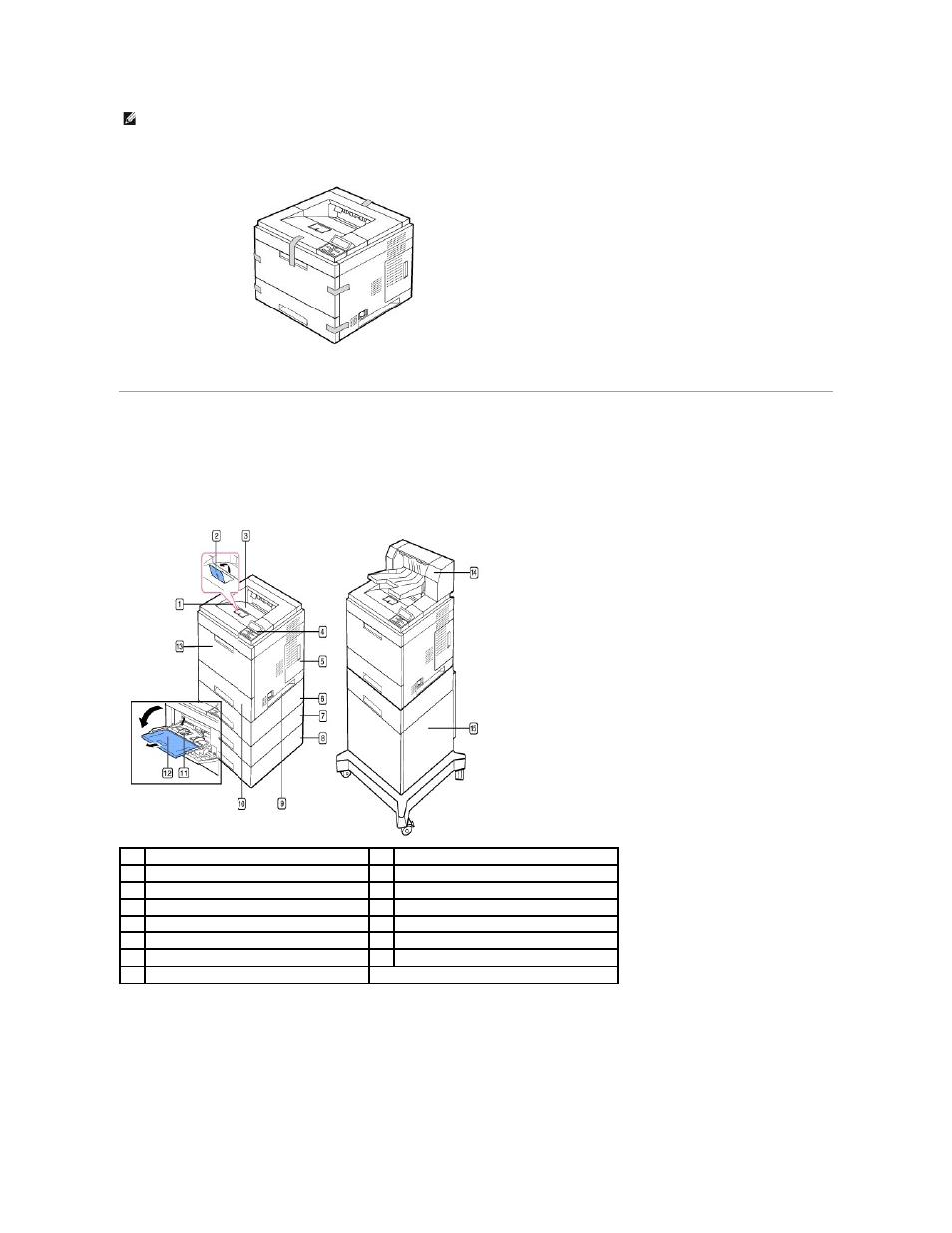

Ihr Drucker besteht aus folgenden Hauptkomponenten. Die folgenden Abbildungen zeigen den DELL 5330dn Monochrom-Laserdrucker mit montierten
optionalen Papierfächern
:
Vorderansicht
Rückansicht
HINWEIS:
Das Stromversorgungskabel muss an eine geerdete Steckdose angeschlossen werden.
1
Obere Abdeckung
9
Griff
2
Ausgabehalterung
10 Papierfach 1 (Papiereinzug für 500 Blatt)
3
Ausgabefach
11 Mehrzweckschacht mit Führungen
4
Bedienfeld
12 Verlängerung Mehrzweckschacht
5
Abdeckung der Steuerplatine
13 Mehrzweckschacht
6
Optionales Papierfach 2 (für 500 Blatt)
14 Verlängerung für Papierausgabe
7
Optionales Papierfach 3 (für 500 Blatt)
15 Zufuhr mit hoher Kapazität
8
Optionales Papierfach 4 (für 500 Blatt)
