Seite 20
7. Produktbeschreibung
KISS 4U V2 EATX – Benutzerhandbuch (Version 1.02)
7.1.3.1.
Power- und HDD-LED
Die mit „PWR“ gekennzeichnete Power-LED und die mit „HDD“ gekennzeichnete Harddisk-LED (siehe Abb. 15) der
KISS 4U V2 EATX-Plattform befinden sich an der Frontseite, hinter der Frontklappe.
1 Power-LED
1
2
2 Harddisk-LED

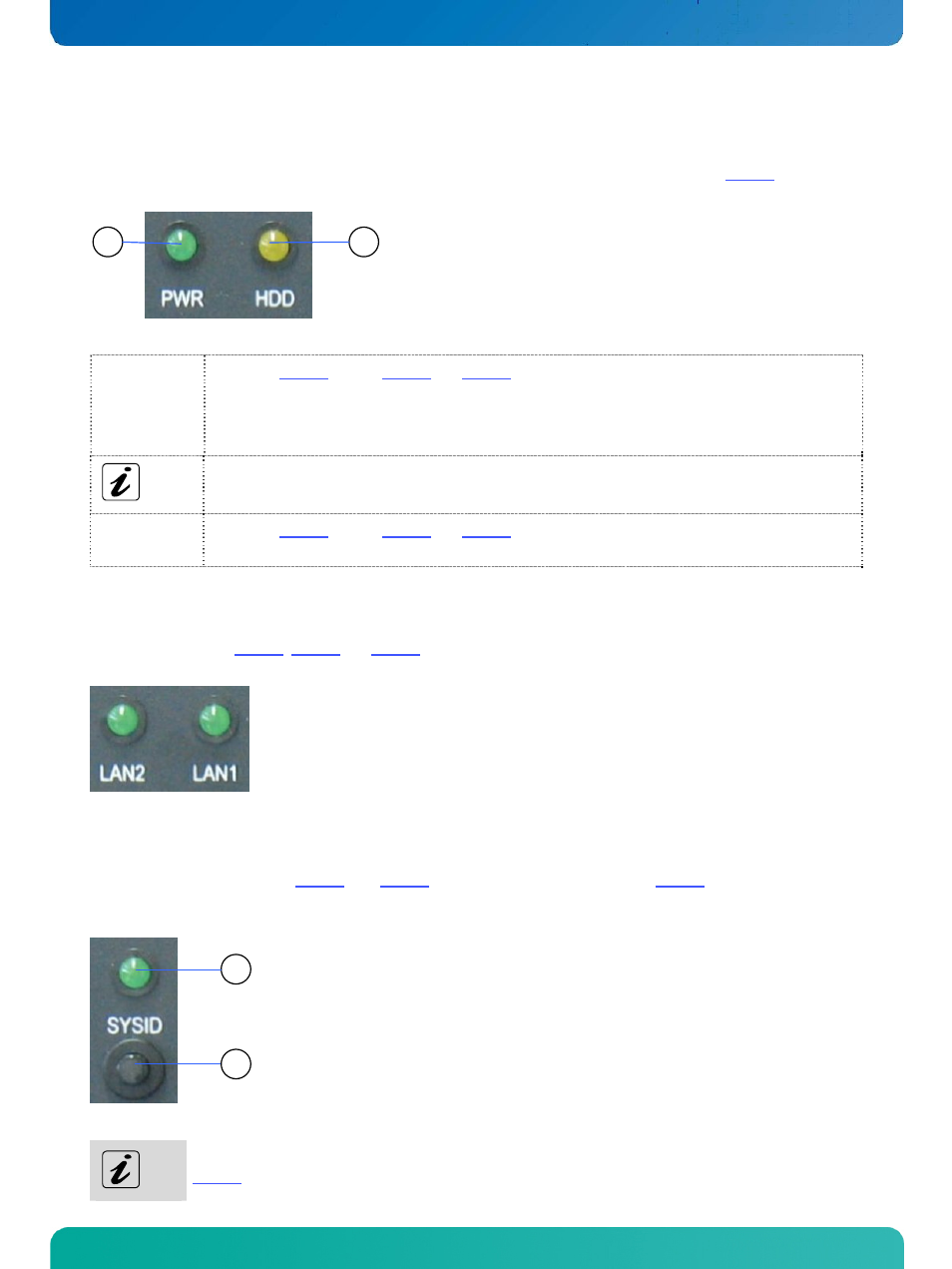

Abb. 15: Power- und HDD-LED an der Frontseite
Power LED
(grün)
Diese LED (Abb. 15, Pos. 1, Abb. 13 und Abb. 14) leuchtet grün auf, wenn das System mittels des
Netzteilschalters und Power-Tasters eingeschaltet wird.
Voraussetzung:
Das System muss an einen entsprechenden AC/DC-Versorgungsstromkreis angeschlossen sein.
Bitte beachten Sie die Einstellungen BIOS Setup für “Restore on AC Power Loss”.
HDD-LED
(gelb)
Diese LED (Abb. 15, Pos. 2, Abb. 13 und Abb. 14) leuchtet bei Festplattenzugriff auf.
7.1.3.2.
Gigabit-Ethernet (GbE LAN)-LEDs
Diese zwei LEDs (siehe Abb. 13, Abb. 14 und Abb. 16) an der Frontseite, „LAN1“ und „LAN2“ gekennzeichnet, blinken
grün auf, wenn Ethernet Link/Aktivität an den Schnittstellen vorhanden ist.
Abb. 16: LAN2- und LAN1-LED
7.1.3.3.
SYSID-LED und -Taster (nur bei KISS 4U V2 KTC 5520-Plattform vorhanden)
Über diesen SYSID-Taster (siehe Abb. 13, und Abb. 17, Pos. 1) können Sie die SYSID-LED (Abb. 17, Pos. 2) einschalten,
um das System für eine Wartung/Umrüstung zu kennzeichnen. Über diesen SYSID-Taster wird auch die SYSID-LED
ausgeschaltet.
2
1 SYSID-Taster
2 SYSID-LED
1
Abb. 17: SYSID-LED und-Taster
Die SYSID-LED und der SYSID-Taster sind bei der KISS 4U V2 X9DR3F-Plattform nicht vorhanden (siehe
Abb. 14). Zwei Abdeckkappen decken die Stellen der SYSID LED und des SYSID-Tasters ab.
18
