8. Einbau, Ausbau
KISS 4U V2 EATX – Benutzerhandbuch (Version 1.02)
Wenn nur kurze Erweiterungskarten (halbe Länge) eingesetzt werden, beachten Sie dass nur der
Kartenniederhalter für kurze Karten (siehe Abb. 8, Pos. 7) entfernt werden muss (Schritt 1 bis 4).
5
8
9
11
10
1
4

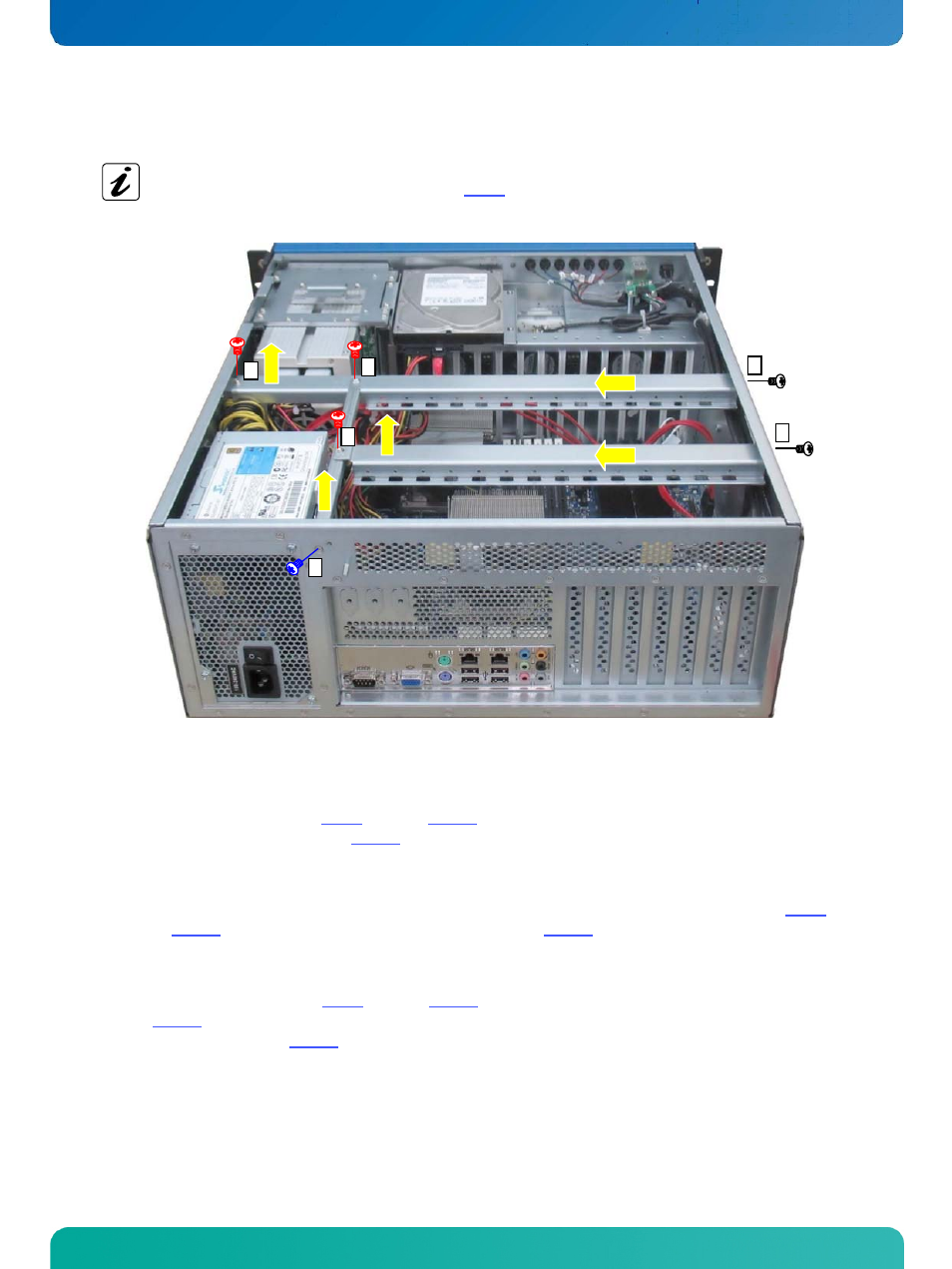

Abb. 39: KISS 4U V2 EATX-Plattform - geöffnet; entfernen der Kartenniederhalter
5. Lösen Sie die internen und danach die von außen zugänglichen Befestigungsschrauben des Kartenniederhalters für
kurze Erweiterungskarten (siehe Abb. 8, Pos. 7), (Abb. 39, Schritt 1 und 2). Ziehen Sie den Kartenniederhalter für
kurze Erweiterungskarten nach links (Abb. 39, Schritt 3), um ihn aus den seitlich angebrachten Bolzen zu entnehmen.
Heben Sie den Kartenniederhalter heraus (Schritt 4). Legen Sie den Kartenniederhalter und die Schrauben für später
beiseite.
6. Lösen Sie die interne und danach die von außen zugängliche Befestigungsschrauben der Halterung (siehe Abb. 8,
Pos. 8), (Abb. 39, Schritt 5 und 6). Heben Sie die Halterung heraus (Abb. 39, Schritt 7). Legen Sie die Halterung und
die Schrauben für später beiseite.
7. Lösen Sie die interne und danach die von außen zugängliche Befestigungsschrauben des Kartenniederhalters für
lange Erweiterungskarten (siehe Abb. 8, Pos. 6), (Abb. 39, Schritt 8 und 9). Ziehen Sie den Kartenniederhalter nach
links (Abb. 39, Schritt 10), um ihn aus den seitlich angebrachten Bolzen zu entnehmen. Heben Sie den
Kartenniederhalter heraus (Abb. 39, Schritt 11). Legen Sie den Kartenniederhalter für lange Erweiterungskarten und
die Schrauben für später beiseite.
8. Stecken bzw. ziehen Sie die Erweiterungskarte in bzw. aus dem Steckplatz des Backplanes/Mainboards und befestigen
Sie diese bzw. die Steckplatzblende an der Geräterückseite.
9. Montieren Sie den bzw. die Kartenniederhalter wieder in das Gehäuse mittels der beiseite gelegten Schrauben (siehe
Schritt 5, 6 oder 7)und eventuell der Halterung.
