8. Einbau, Ausbau
KISS 4U V2 EATX – Benutzerhandbuch (Version 1.02)

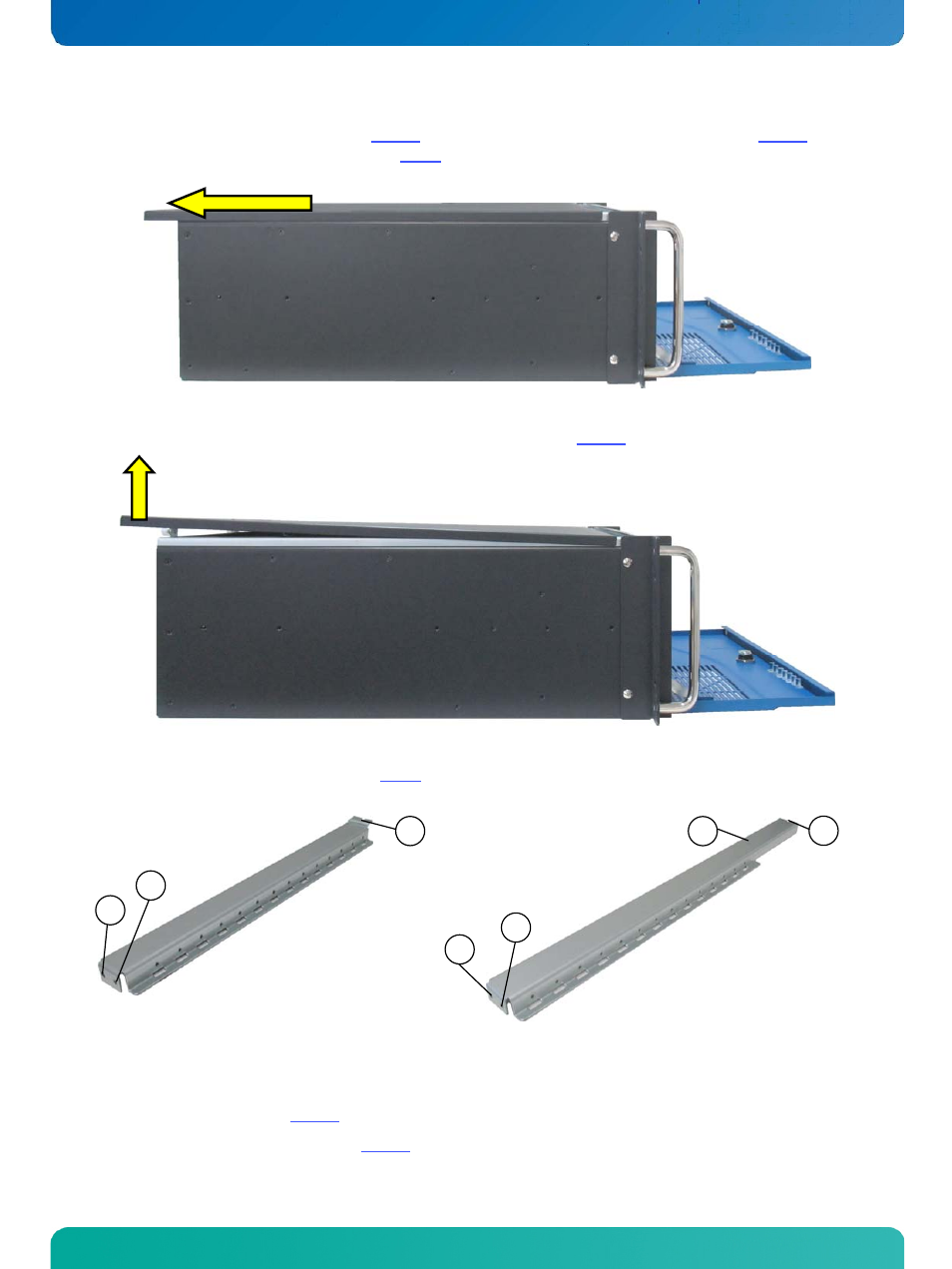

3. Ziehen Sie den Deckel kurz nach hinten (Abb. 35), um die Zentrier- und Fixierungslasche des Deckels (Abb. 30, Pos.3
und Pos. 4) aus der Deckelhaltelasche (siehe Abb. 8, Pos. 4) des Gehäuses herauszuziehen.
Abb. 35: Durch diese Bewegung werden die Zentrier- und Fixierungslasche des Deckels, aus der Deckelhaltelasche herausgezogen.
4. Heben Sie den Deckel an der Rückseite nach oben und entfernen Sie ihn (Abb. 36).
Abb. 36: Entfernen des Deckels
Zwei Kartenniederhalter und eine Halterung (Abb. 8, Pos. 6, Pos. 7 und Pos. 8) fixieren die Erweiterungskarten in die
entsprechenden Steckplätze.
1
2
2
3
3
4
1
Abb. 37: Kartenniederhalter für kurze Erweiterungskarten
Abb. 38: Kartenniederhalter für lange Erweiterungskarten
1 Gewindebohrungen für die von außen zugänglichen
3 Kerben für die Befestigungsschrauben welche die
Kartenniederhalter an die internen Laschen befestigen
Abb. 29, Pos. 5 bzw. Pos. 7)
2 Bohrungen für die internen Bolzen (
4 Gewindebohrung für die Befestigung der Halterung
Abb. 29, Pos. 4
bzw. Pos. 6)
