Verwalten von Testergebnissen
66
Serie AXS-100

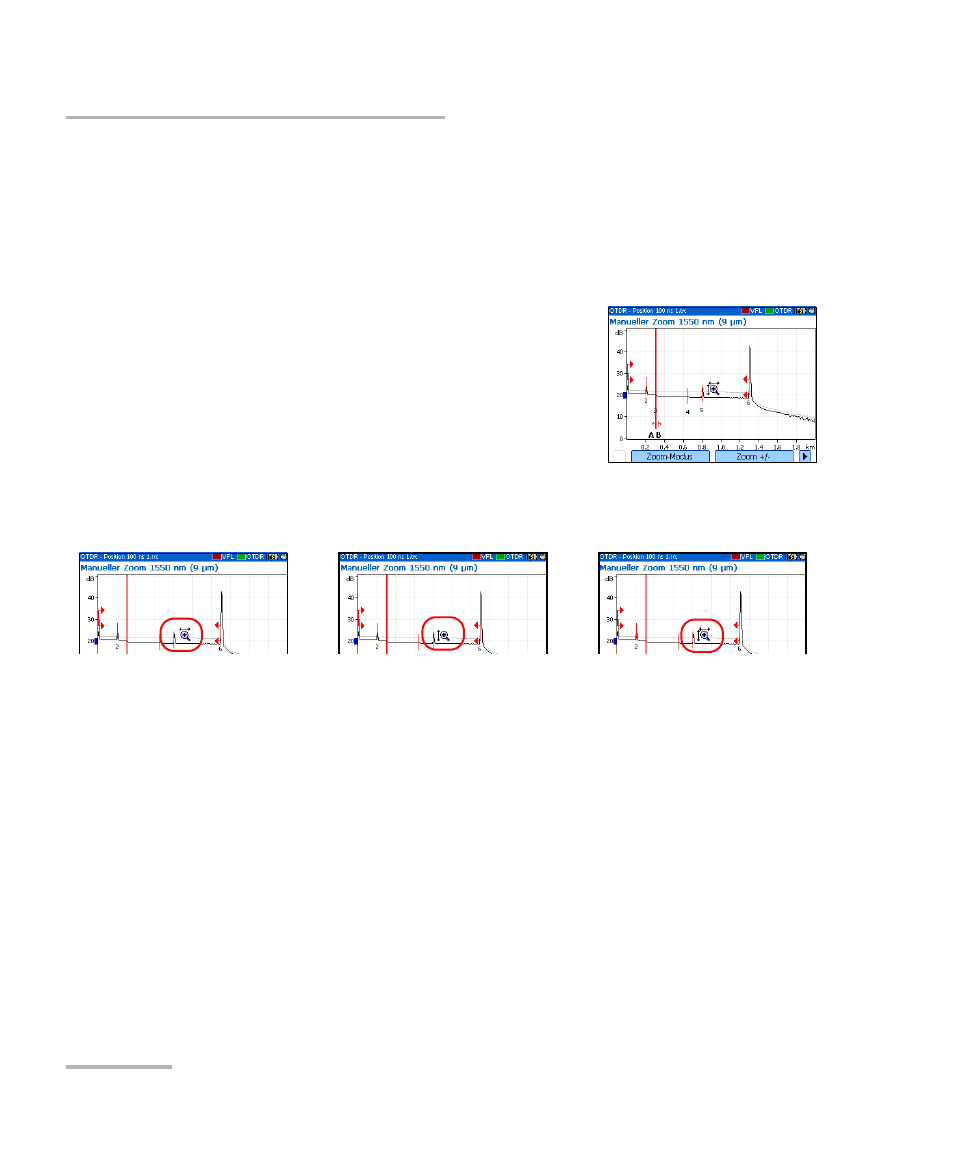

Verwendung der Zoom-Steuerelemente
So zeigen Sie bestimmte Teile der Grafik an:
1. Betätigen Sie „Menu“, wählen Sie OTDR aus, und betätigen Sie
anschließend Enter.
2. Verwenden Sie die Links-/Rechts-Funktionspfeile, bis Kurve angezeigt
wird, und öffnen Sie dann den Bildschirm (F1/F2 Taste).
3. Öffnen Sie den Bildschirm Manueller Zoom
(F1/F2 Taste).
4. Ziehen Sie das Lupensymbol auf den
Bereich, für den Sie den Zoom anpassen
möchten.
5. Wählen Sie die Zoomparameter aus.
³
Betätigen Sie Zoom-Modus (F1/F2 Taste) so oft wie nötig, um den
gewünschten Zoom auszuwählen.
³
Betätigen Sie Zoom +/- (F1/F2 Taste) , um zwischen dem
Vergrößerungs- und Verkleinerungsmodus umzuschalten.
6. Betätigen Sie Enter so oft wie nötig.
7. Verwenden Sie anschließend:
die Links-/Rechts-Funktionspfeile, bis Beenden angezeigt wird,
und schließen Sie dann den Bildschirm (F1/F2 Taste).
ODER
Drücken Sie Esc, um den Bildschirm zu schließen.
Zoom nur an vertikaler Achse
Zoom an beiden Achsen
Zoom nur an horizontaler Achse
