Montage des optionalen E-flite Einziehfahrwerkes
F
B
C
D
G
73,0 mm A
E
K
H
I
J
HINWEIS: Fahrwerk und Räder müssen immer montiert sein, damit beim Aus-
und Einfahren der Streben keine Hindernisse im Weg sind. Andernfalls kann
das Flugzeug oder das Fahrwerk beschädigt werden.

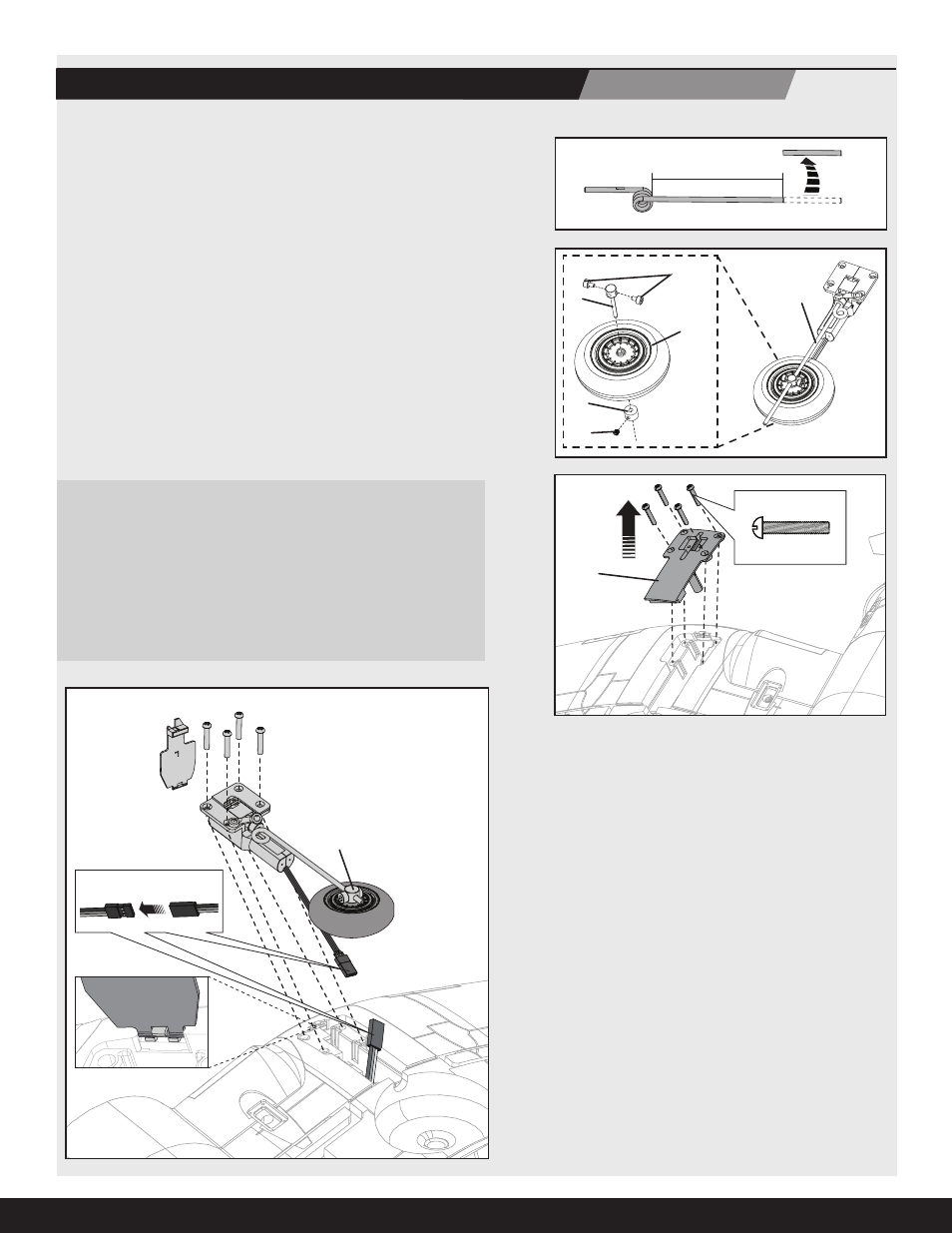

1. Messen Sie 73,0 mm unter der Spirale der Strebe (A) ab und schneiden
Sie dort die Strebe ab.
2. Befestigen Sie die mitgelieferten Räder (B) mit den Stellring (D) und Ein-
stellschrauben (E) auf den Wellen des einziehbaren Fahrgestells (C). Die
Buchse auf dem Rad muss nach dem Einbau zur Innenseite der Radachse
weisen, damit sich die Räder frei drehen können.
3. Befestigen Sie die Wellen des einziehbaren Fahrgestells mit den Schrauben
(G) locker auf den Fahrwerkstreben (F).
4. Falls vorhanden, entfernen Sie die 8 Schrauben (H) und die Fahrwerkstüren
(I) von der Tragfläche.
5. Befestigen Sie mit den von den Fahrwerkstüren entfernten 8 Schrauben die
einziehbaren Hauptfahrwerke (J) in der Tragfläche und an der rechten und
der linken Abdeckplatte für das einziehbare Fahrwerk.
6. Verbinden Sie die einziehbaren Hauptfahrwerke mit den Servokabelan-
schlüsse für das Fahrwerk am Rumpf. Bauen Sie den Flügel gemäß der
vorherigen Montageanleitung ein.
7. Vergewissern Sie sich, dass sich die Räder beim Aus- und Einfahren frei
bewegen. Ziehen Sie dann die Schrauben an den Streben fest.
Tipp: Fahren Sie das Fahrwerk aus und sorgen Sie dafür, dass das Rad für
ein besseres Fahrverhalten etwas Vorspur aufweist. Arbeiten Sie mit einer
Metallfeile an beiden Seiten der Strebe flache Schlitze heraus, damit die
Achsschrauben festgezogen werden können.
Tipp: Geben Sie etwas Schraubensicherungslack auf die Achsschrauben
und Einstellschrauben in den Manschetten, um die Räder an den Streben zu
sichern.
Tipp: Es könnte notwendig sein, etwas Schaumstoff zu entfernen, damit der An-
schluss für das Fahrwerk glatt unter dem Klebeband an der Flügelunterseite liegt.
