12
• Installation Kapitel 3

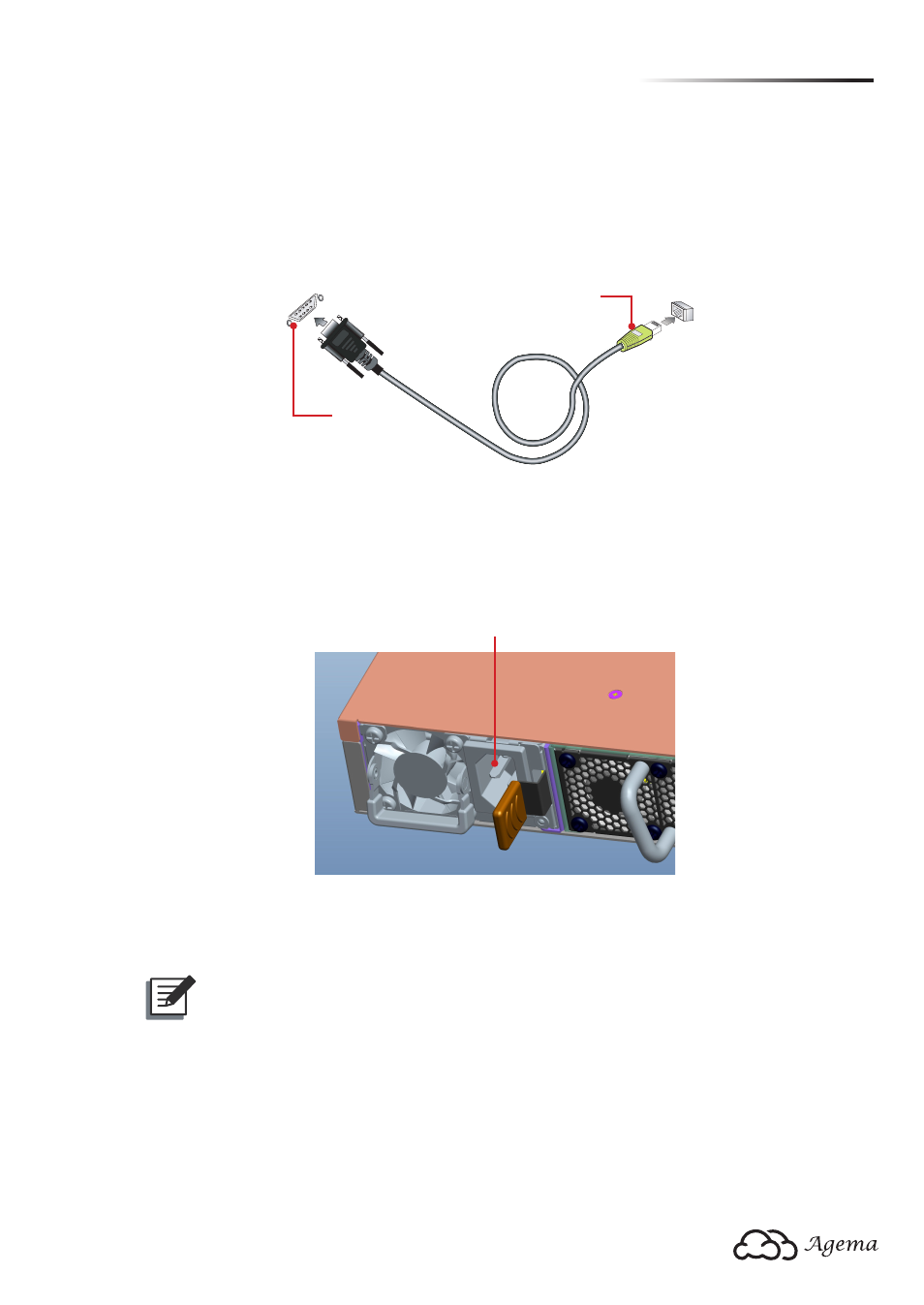

3.3 Konsolenport verbinden
Dieser Port wird zum Anschluss eines Konsolengerätes per seriellem Nullmodemkabel an
den Switch eingesetzt. Als Konsolengeräte können PCs oder Workstations mit VT-100-
Terminalemulator oder VT-100-Terminals eingesetzt werden. Ein RJ-45/DB-9-Kabel wird
zur Verbindung eines seriellen RS-232-PC-Ports (DB-9 DTE) mit dem Switch geliefert. Die
Pinbelegung des RJ-45/DB-9-Kabels finden Sie nachstehend.
DP-9-Port
RJ-45-Verbinder
(Abbildung 3-6: Konsolenport-Verbindung)
3.4 Stromanschluss
So verbinden Sie den Switch mit einer Stromquelle:
1. Verbinden Sie den Stecker des Netzkabels direkt mit dem Stromanschluss (AC) an der
Rückseite des Switches.
Stromanschluss
(Abbildung 3-7: Stromanschluss)
2. Verbinden Sie das andere Ende des Kabels mit einer Schutzkontaktsteckdose („Schuko-
Steckdose“, mit Erdungszungen an den Seiten).
HINWEIS:
Im Ausland müssen Sie eventuell ein anderes Netzkabel verwenden. Wählen Sie
dazu ein zugelassenes, für die Steckdosen des jeweiligen Landes passendes
Netzkabel.
3. Vergewissern Sie sich, dass die Netzteil- und Frontblenden-LEDs leuchten, die PS1/PS2-
LED leuchtet: Der Switch wird mit Strom versorgt. Falls nicht, schauen Sie nach, ob das
Netzkabel richtig eingesteckt ist.
4. Wiederholen Sie die Schritte 1 und 2, wenn ein zweites Netzteilmodul installiert ist.
Zwei installierte Netzteile arbeiten in einem Lastverteilungsmodus, ermöglichen eine „1 +
1“-Redundanz.
