3 AG7648 ToR/Leaf-Switch
Kapitel 2: Aussehen und Mechanismen
2.1 Produktübersicht
2.1.1 Vorderansicht
49
50
47
48
33
34
31
32
17
18
15
16
1
AG7648
2
53
FAN
SYS PWR
LOCAT
CONSOL
E
54 USB
Ethernet-Port x 1
USB-Port x 1
QSFP-Port x 6
SFP+-Port x 48

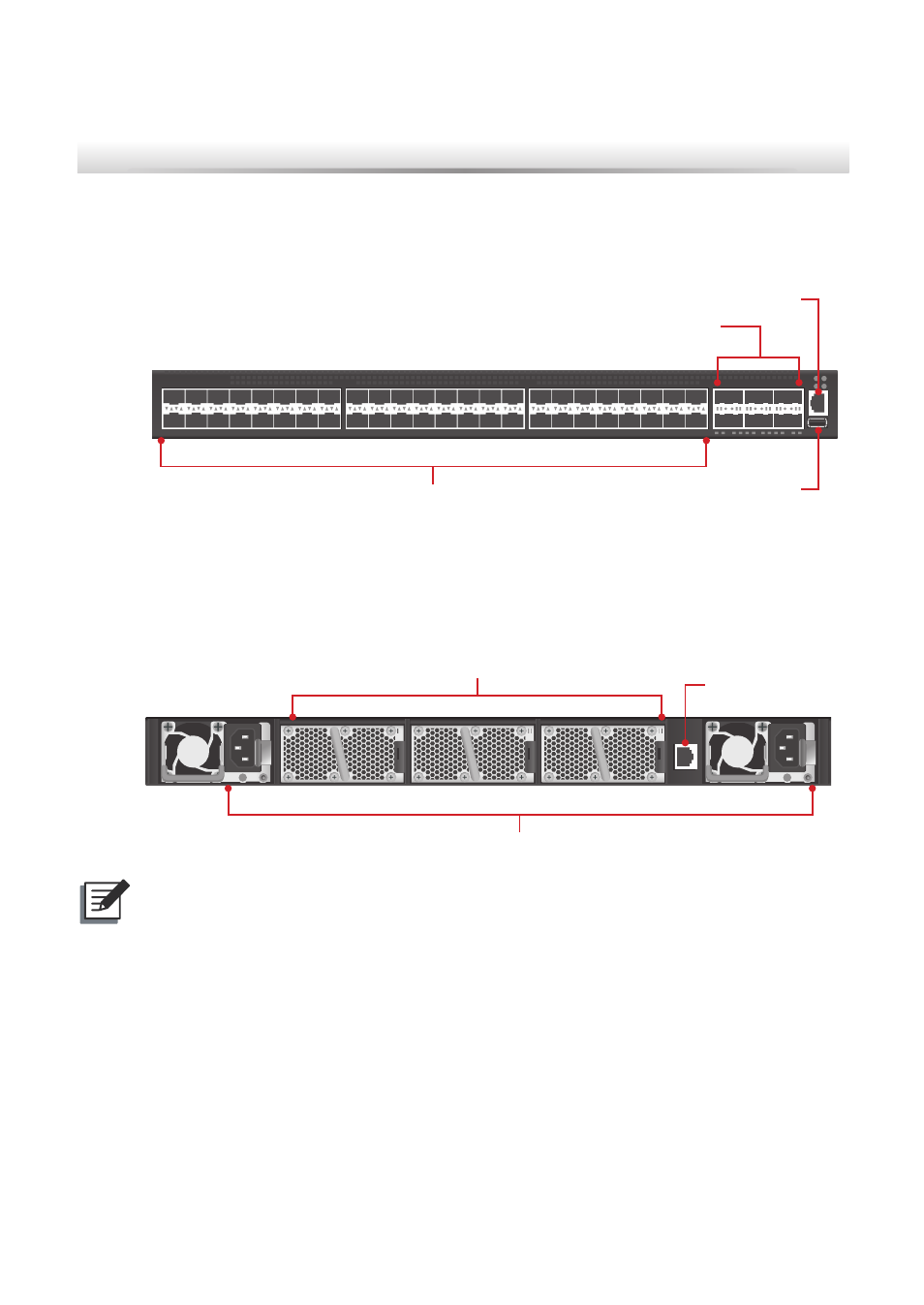

(Abbildung 2-1: Vorderansicht)
2.1.2 Rückansicht
< PWR1 PWR2>
< FAN1
<<FAN2
<<<FAN3
MGMT
Redundantes Netzteil x 2
3 Lüftereinschübe (3 Lüfter pro Einschub)
Managementport x 1
(Abbildung 2-2: Rückansicht)
HINWEIS:
Der Switch unterstützt bis zu zwei Netzteile. Ein Netzteil ist bei Lieferung bereits an der
Rückwand des Switches vorinstalliert. Sie können ein weiteres Netzteil erwerben, wenn Sie
Redundanz benötigen.
