13 AG7648 ToR/Leaf-Switch
Kapitel 4: Netzwerkverbindungen herstellen
Der AG7648-Switch sorgt über seine 10G-SFP+- oder 40G QSFP-Ports für schnelle,
verlustfreie Ethernet-Verbindungen zwischen Serverracks. Dieses Kapitel beschreibt, wie Sie
Netzwerkverbindungen zum Switch herstellen.
4.1 Twisted-Pair-Verbindungen
An den Managementport des Switches muss ein nicht abgeschirmtes Twisted-Pair-Kabel
(UTP-Kabel) mit RJ-45-Steckern an beiden Enden angeschlossen werden. Verwenden Sie
bei 1000BASE-T-Verbindungen ein Kabel der Kategorie 5, 5e oder 6, bei 100BASE-TX-
Verbindungen ein Kabel ab Kategorie 5, bei 10BASE-T-Verbindungen ein Kabel ab Kategorie 3.
4.1.1 Verkabelungsvorgaben
Der RJ-45-Port am Switch unterstützt automatische MDI/MDI-X-Pinbelegungskonfiguration.
Daher können Sie handelsübliche, nicht gekreuzte Twisted-Pair-Kabel zur Verbindung mit
beliebigen anderen Netzwerkgeräten (PCs, Server, Switches, Router oder Hubs) verwenden.
4.1.2 Managementport verbinden
1. Schließen Sie den Stecker an einem Ende eines Twisted-Pair-Kabelsegments an den RJ-
45-Anschluss des zu verbindenden Gerätes an.

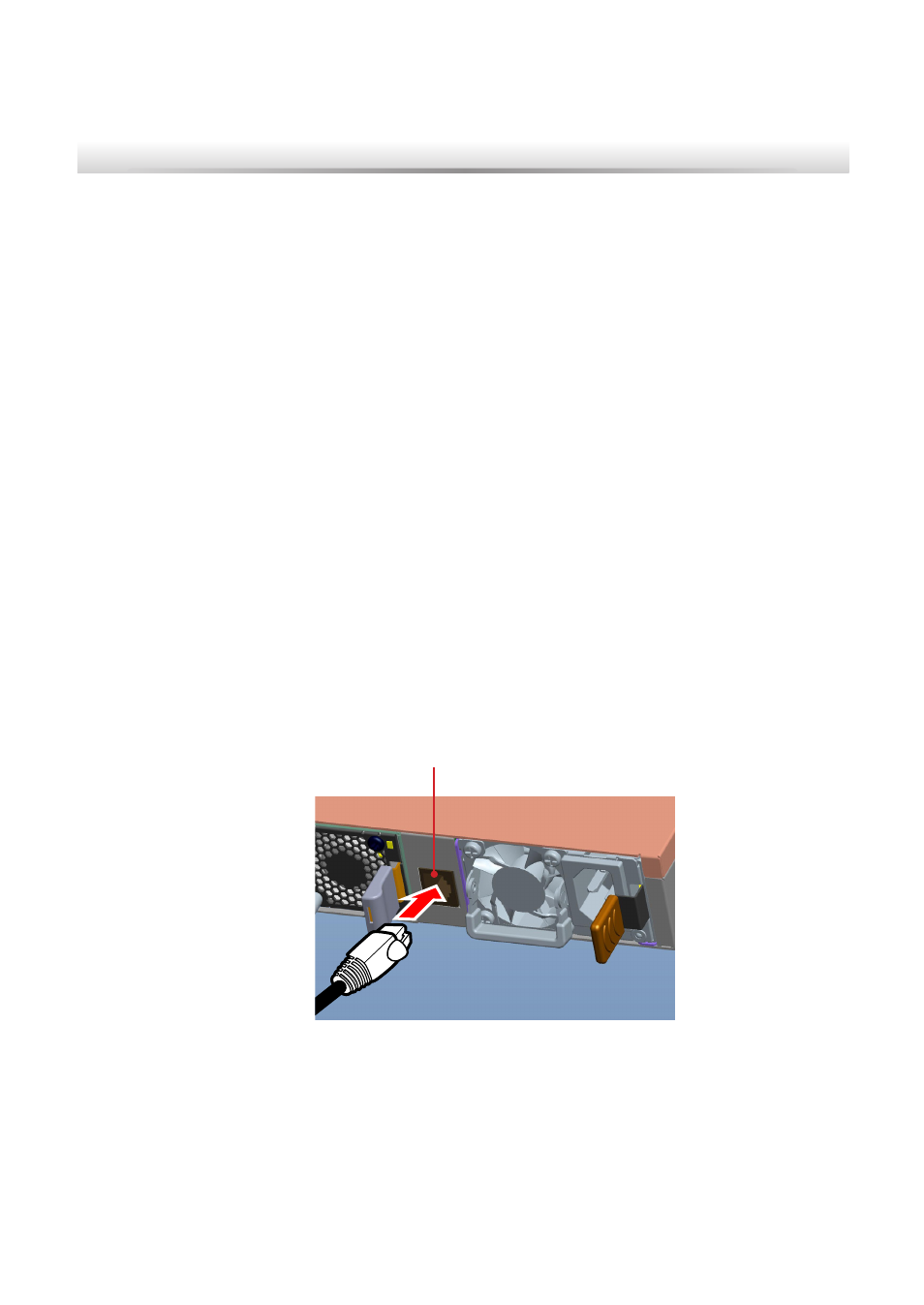

RJ-45-Verbinder
(Abbildung 4-1: Verbindung zum Managementport herstellen)
2. Schließen Sie den Stecker am anderen Ende an den Managementport des Switches an.
Achten Sie darauf, dass die Länge des Twisted-Pair-Kabels 100 m nicht überschreitet.
3. Nachdem die Verbindung hergestellt wurde, leuchtet die Mgmt-LED am Switch grün, zeigt
damit an, dass die Verbindung erfolgreich aufgebaut wurde.
