FP (E1.1) 06/2014 Seite 60/88

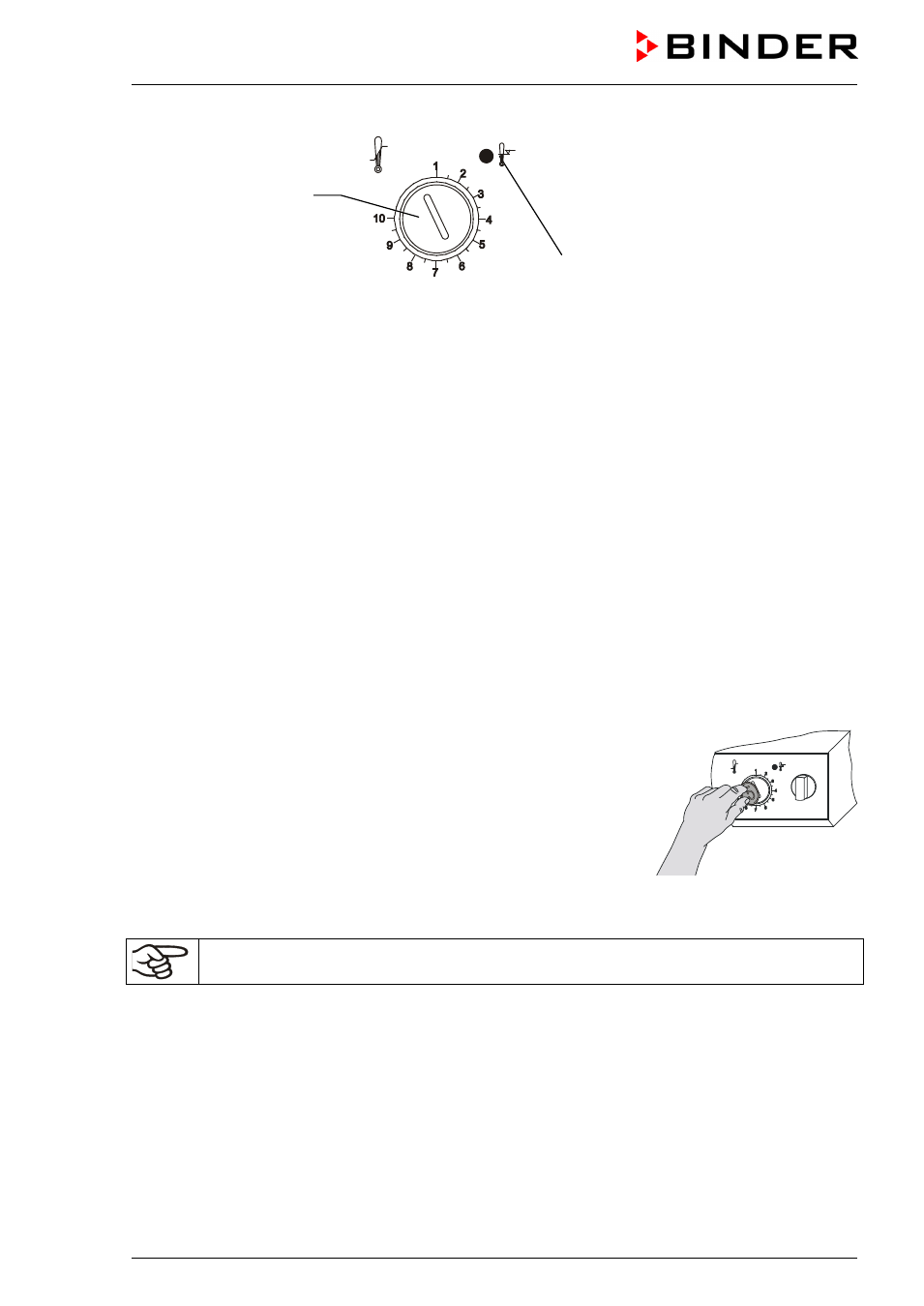

Abb. 10: Temperaturwählwächter TWW Klasse 3.1
Funktion:
Der TWW ist von der Temperatur-Regeleinrichtung funktionell und elektrisch unabhängig und übernimmt
im Fehlerfall die Regelfunktion.
Bei Einstellung des Drehknopfes auf Endanschlag (Position 10) fungiert der TWW als Geräteschutz. Wird
er etwas höher als die am Regler gewählte Solltemperatur eingestellt, fungiert er als Gutschutz.
Wenn der TWW die Regelung übernommen hat, erkennbar am Aufleuchten der roten Alarmleuchte (2a),
müssen folgende Schritte durchgeführt werden:
•
Gerät vom Netz trennen
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.1 anspricht, schalten Sie das Gerät ein
und stellen Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 63 °C bis 350 °C und
dient als Einstellhilfe.
•
Den Drehknopf (2) des TWW mit einer Münze auf Endanschlag (Stel-
lung 10) einstellen (Geräteschutz)
• Nach Einregelung auf den vorgewählten Sollwert den Drehknopf (2) bis
zum Schaltpunkt zurückstellen (Drehen entgegen dem Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (2a) er-
kennbar
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Dreh-
knopfes im Uhrzeigersinn um etwa einen Teilstrich der Skalierung,
wodurch die rote Alarmleuchte erlischt. Abb. 11:
Einstellung des TWW Kl. 3.1
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird empfohlen,
diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal durchführen zu lassen,
z.B. vor Beginn eines längeren Arbeitsprozesses.
(2)
(2a)
