M (E2) 10/2014 Seite 22/70

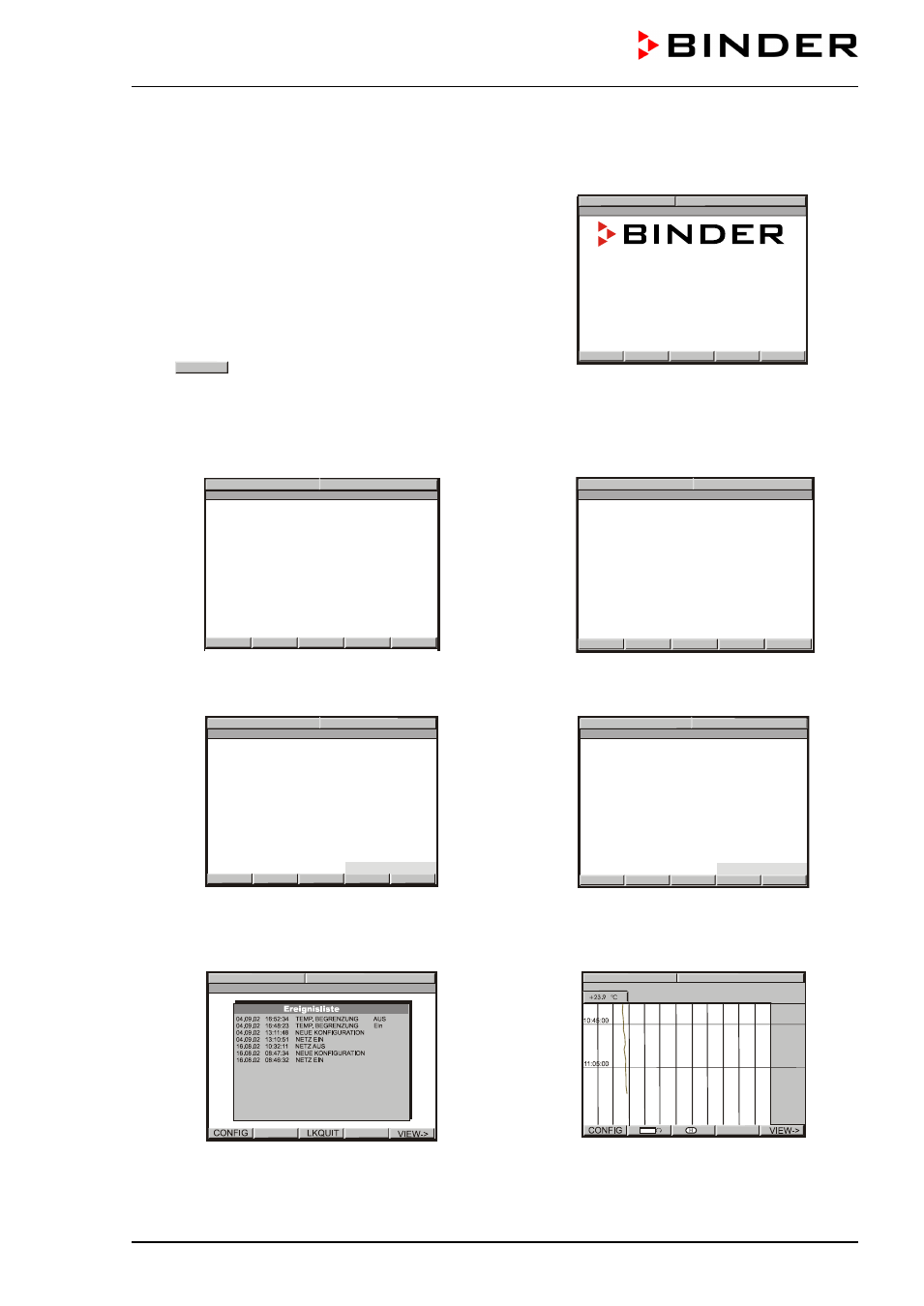

6.2 Funktionsübersicht Programmregler MB1
Die oberste Bedienebene umfasst folgende Darstel-
lungen:
•
Normalanzeige (Grundstellung oder Festwertbe-
trieb oder Programmbetrieb)
• Ereignisliste
• Schreiberfunktion
• Kontaktseite
Der Wechsel zwischen diesen Anzeigen erfolgt mit der
Taste VIEW -> .
Die NORMALANZEIGE ermöglicht den Vergleich der
Sollwerte (W) mit den Istwerten (X) der Temperatur
oder zeigt wahlweise die aktuelle Lüfterdrehzahl an.
KONTAKTSEITE
Zum einfachen Kontaktieren
des BINDER Service.
NORMALANZEIGE Grundstellung
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
TEMP
0.0
26.8
°C
HAND
oder
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
FAN SPEED
50
%
HAND
Es wird nicht geheizt. Der Istwert (X) geht gegen Raumtemperatur. Der Lüfter dreht mit 50% Drehzahl.
NORMALANZEIGE Festwertbetrieb
W X
08:43:55 15.12.13
CONFIG VIEW-> PGM
TEMP
40.0
36.8
°C
HAND
Ein eingestellter Temperatursollwert (W) wird bis zur
nächsten Änderung gehalten.
NORMALANZEIGE Programmbetrieb
W X
08:43:55 15.12.13 PROGRAM 01/SEC1 00:09:59
CONFIG HAND VIEW-> PGM
TEMP
40.0
36.8
°C
AUTO
Ein zuvor über eine Programmiertabelle eingege-
benes Temperaturprogramm läuft ab.
EREIGNISLISTE
Ermöglicht die Einsicht der letzten 16 Ereignisse oder
fehlerhaften Zustände des Gerätes.
LINIENSCHREIBERFUNKTION
Grafische Ausgabe der Temperaturwerte und
Durchsicht der Messungen in einer Historiendar-
stellung. Ein 5s Speicherintervall entspricht ei-
nem Überwachungszeitraum von 2,5 Tagen.
08:43:55 15.12.13 08:43:55 15.12.13
08:43:55 15.12.13
Service Hotline
International: +49 7462 205 555
USA Toll Free: +1 866 885 9794
or +1 631 224 4340
: +7 495 988 1516 РоссияиСНГ
[email protected]
www.binder-world.com
CONFIG VIEW-> VIEW->
