M (E2) 10/2014 Seite 40/70
10. Temperatur-Sicherheitseinrichtungen
10.1 Temperaturwählbegrenzer Klasse 2 (DIN 12880)
Der Temperaturwählbegrenzer (TWB) dient zum Schutz des Gerätes, dessen Umgebung und des Be-
schickungsgutes gegen unzulässige Temperaturüberschreitung.
Bitte beachten Sie hierzu auch die Richtlinie BGI/GUV-I 850-0 „Sicheres Arbeiten in Laboratorien“ (früher
Richtlinien für Laboratorien BGR/GUV-R 120 bzw. ZH 1/119) (für Deutschland).
Bei einem eventuellen Ausfall des Temperaturreglers wird das Gerät durch den Temperaturwählbegren-
zer (2) der bleibend abgeschaltet. Dieser Zustand wird optisch durch die Anzeigeleuchte (3a) gemeldet.
Die Funktionskontrolle des Temperaturwählbegrenzers (3) erfolgt durch langsames Verstellen gegen den
Uhrzeigersinn bis zum Abschalten. Das Ansprechen des Temperaturwählbegrenzers wird optisch durch
die Anzeigeleuchte (3a) gemeldet. Entriegeln Sie dann den TWB durch Betätigen der Rückstelltaste (3b)
und schalten Sie das Gerät wie beschrieben wieder ein.

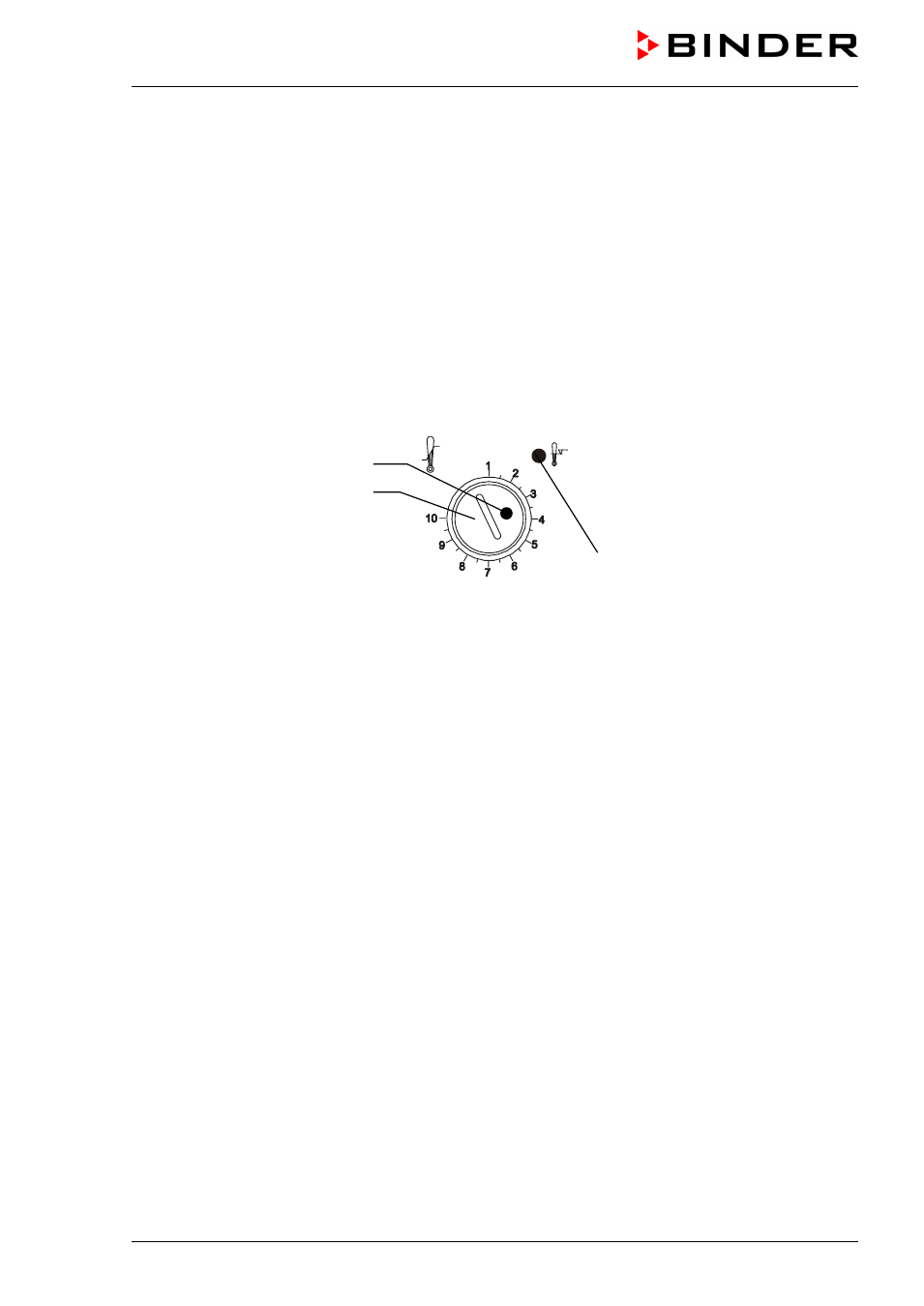

Abbildung 8: Temperaturwählbegrenzer Klasse 2
Funktion:
Der TWB ist von der Temperatur-Regeleinrichtung funktionell und elektrisch unabhängig und schaltet das
Gerät bleibend ab.
Bei Einstellung des Drehknopfes (3) auf Endanschlag (Position 10) fungiert der TWB als Geräteschutz.
Wird er etwas höher als auf die am Regler gewählte Solltemperatur eingestellt, fungiert er als Gutschutz.
Wenn der TWB das Gerät abgeschaltet hat, erkennbar am Aufleuchten der roten Alarmleuchte (3a),
müssen folgende Schritte durchgeführt werden:
•
Gerät vom Netz trennen.
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen.
• TWB entriegeln durch Drücken der Rückstelltaste (3b).
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen.
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWB anspricht, schalten Sie das Gerät ein und stellen
Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 30 °C bis 320 °C und
dient als Einstellhilfe.
•
Den Drehknopf (3) des TWB mit einer Münze auf Endanschlag (Stellung 10) einstellen (Geräteschutz)
• Nach Einregelung auf den vorgewählten Sollwert den Drehknopf (2) bis zum Schaltpunkt zurückstel-
len (Drehen entgegen dem Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (2a) erkennbar, Rückstelltaste (3b) springt
heraus.
• Die optimale Einstellung des TWB ergibt sich durch Drehen des Drehknopfes im Uhrzeigersinn um
etwa einen Teilstrich der Skalierung.
• Die Rückstelltaste (3b) wieder hineindrücken.
(3)
(3a)
(3b)
