Min 60 mm Min 60 mm
Min 20 mm
Min 20 mm
136 mm
196 mm
min 320 mm
min 155 mm
115 mm
8,5 mm
76 mm
5
S

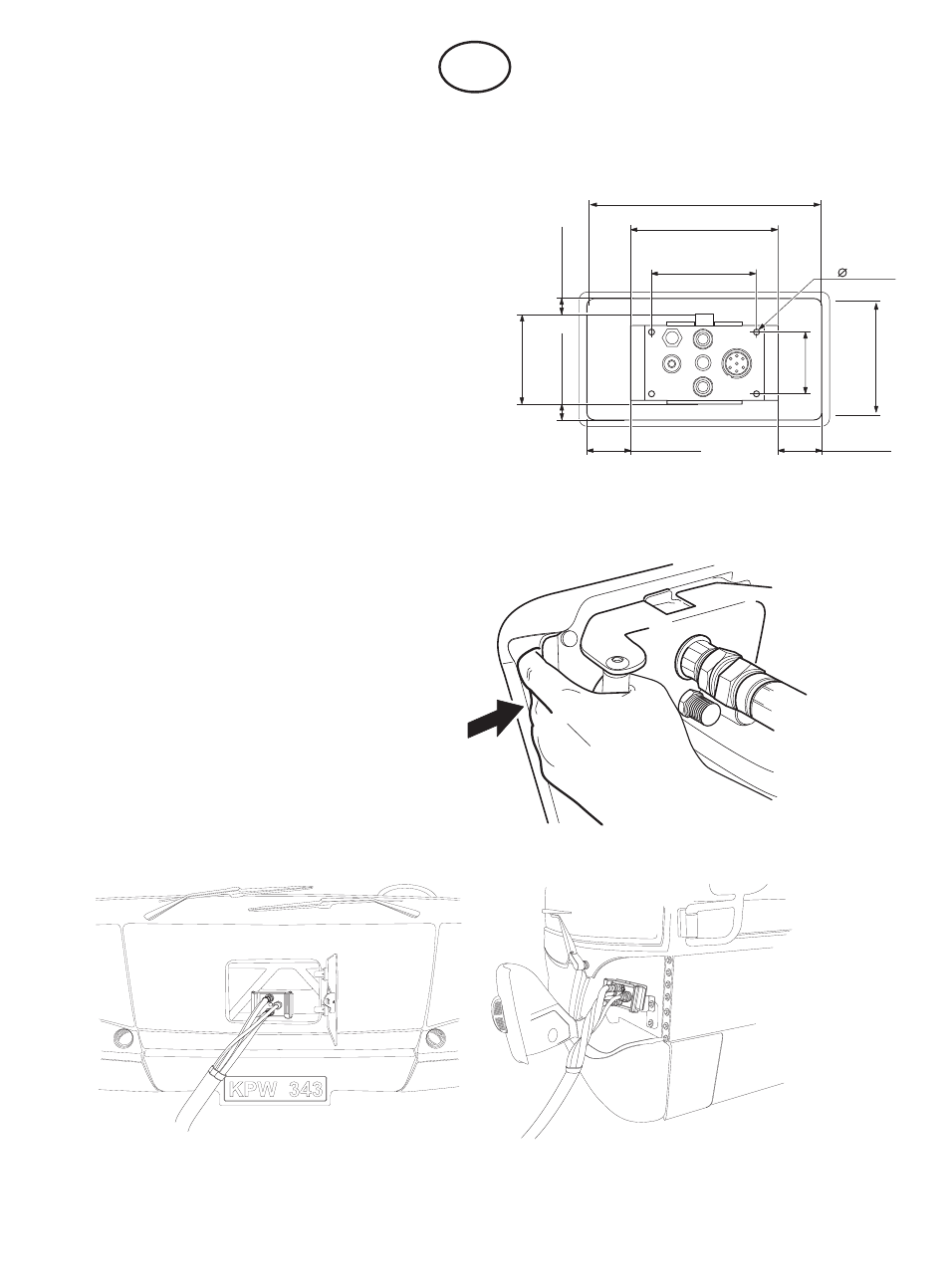

Inbyggnadsmått bussplatta
Bra placering, sörj för god arbetsergonomi
Utrymme
måste finnas
för fingrarna
Plattan monteras i fordonet
med fyra fästpunkter (Ø 8,5 mm) enl. skiss
samt med ett fritt manövreringsområde runt
nippelplatta.
► 60 mm på båda sidor
► 20 mm över och under plattan
Viktigt att hålet i bussen är
minst 320x155 mm
2.3 Rampplatta, 16 933 0098
Rampplattan monteras på ett fast underlag
med god åtkomlighet. Fästpunkterna är de
samma som för bussplattan, 16 933 0097.
Tänk på att ha en god arbetshöjd och att
man bör kunna stå rakt framför rampplattan
när man ska ”parkera” slangplattan för
återcirkulation.
Tänk på att det inte får finnas några
vassa kanter i närheten av handtagen
på sidorna.
Avstånd från nippelplatta till framkant
på bussen skall vara så litet som
möjligt.
