Benutzerhandbuch
K&F SONA SUB II
KLING & FREITAG GMBH © 2014
Version 1.3
Seite 12 von 19
5.3

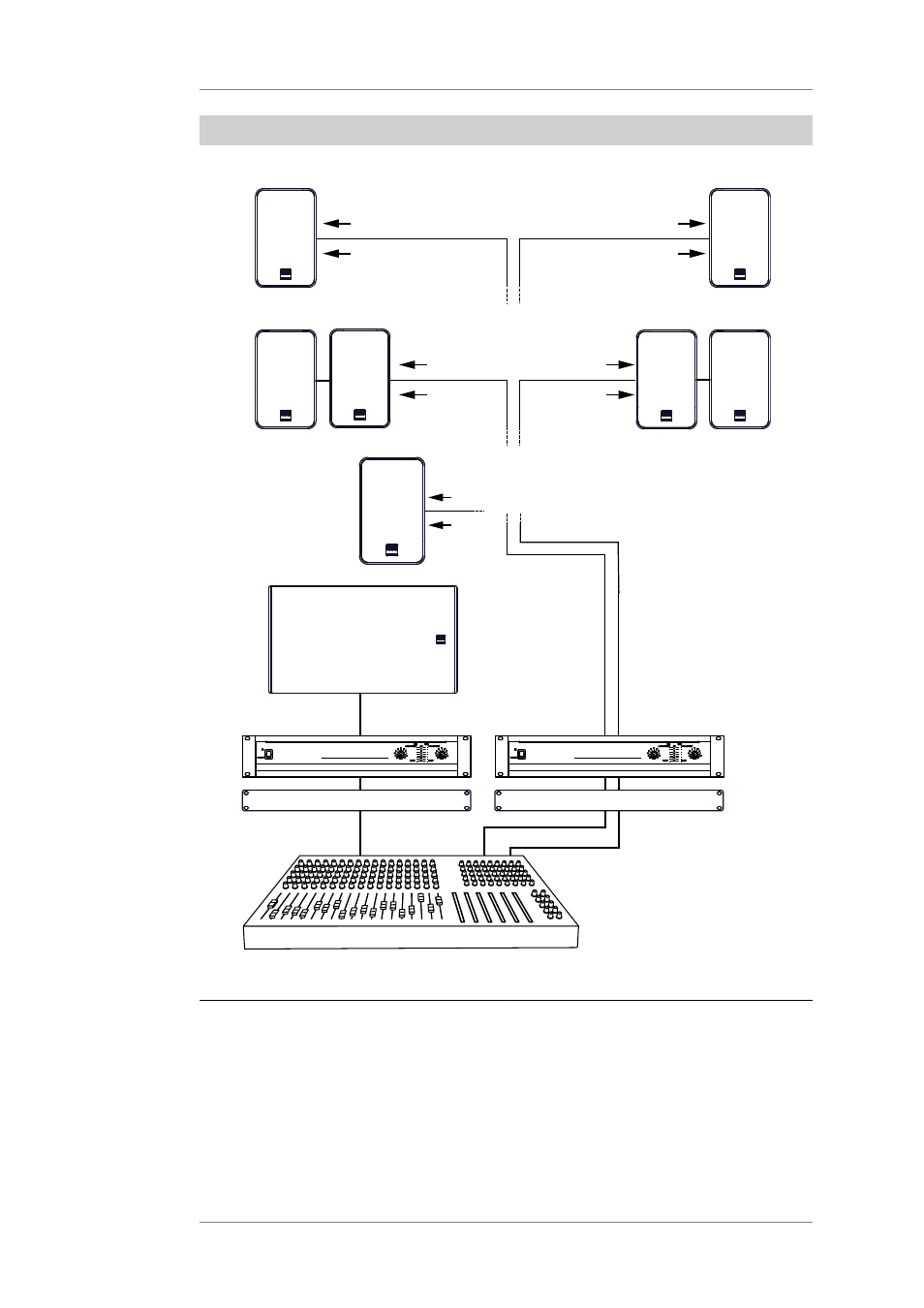

SONA SUB II mit SONA-Topteil, ungefiltert
Anschlussdiagramm
MONO MIX
STEREO
Signal Processor
Amplifier
SONA SUB II
Amplifier
Signal Processor
+
+
-
-
+
+
-
-
SONA 6
SONA 6
STEREO
+
-
+
-
+
+
-
-
+
+
-
-
SONA 5
SONA 5
SONA 5
SONA 5
STEREO
+
+
-
-
SONA 8
MONO
Einstellung am Signalprozessor
SONA SUB II:
Hochpass, 32Hz, 4. Ordnung Butterworth
Tiefpass, 100Hz, 4. Ordnung Butterworth
SONA 5:
Hochpass, 60Hz, 4. Ord. Butterworth
Optional:
Bell Filter, 60Hz, +4dB, Q-Faktor (Güte) 3,5
(Bassboost)
SONA 6 / 8:
Hochpass, 130Hz, 4. Ordnung Butterworth
