Erregung deaktivieren
Diese Option deaktiviert die Erregung, indem die Leistung vom Regler getrennt wird. Ein Schalter, der die
Spannung von Klemmen 26, 28 und / oder 30 trennt, trennt dadurch die Stromversorgung vom Regler.
Erregungsbegrenzer
Der Basler EL 200 bietet eine erste, schnell wirkende Begrenzung des Feldstroms auf einem vom Benutzer
einstellbaren Pegel. Nachdem sich der Feldstrom auf den gewählten Pegel geändert hat, liefert der EL 200 ein
Signal an den Regler, um den Erregungspegel zu ändern.
VAr / Leistungsfaktorsteuerung
Diese Option ermöglicht es dem AVC63-12 und dem AVC125-10, VAr und Leistungsfaktor zu steuern, wenn der
Generator mit einem starren Netz oder einem Versorgungsnetzbus verbunden ist. Der Basler SCP 250 liefert ein
Gleichstromsignal an Klemmen 2 und 3 des Reglers, um für VAr bzw. Leistungsfaktor zu korrigieren. Abbildung 9
zeigt die Verbindung zwischen Regler und SCP 250.

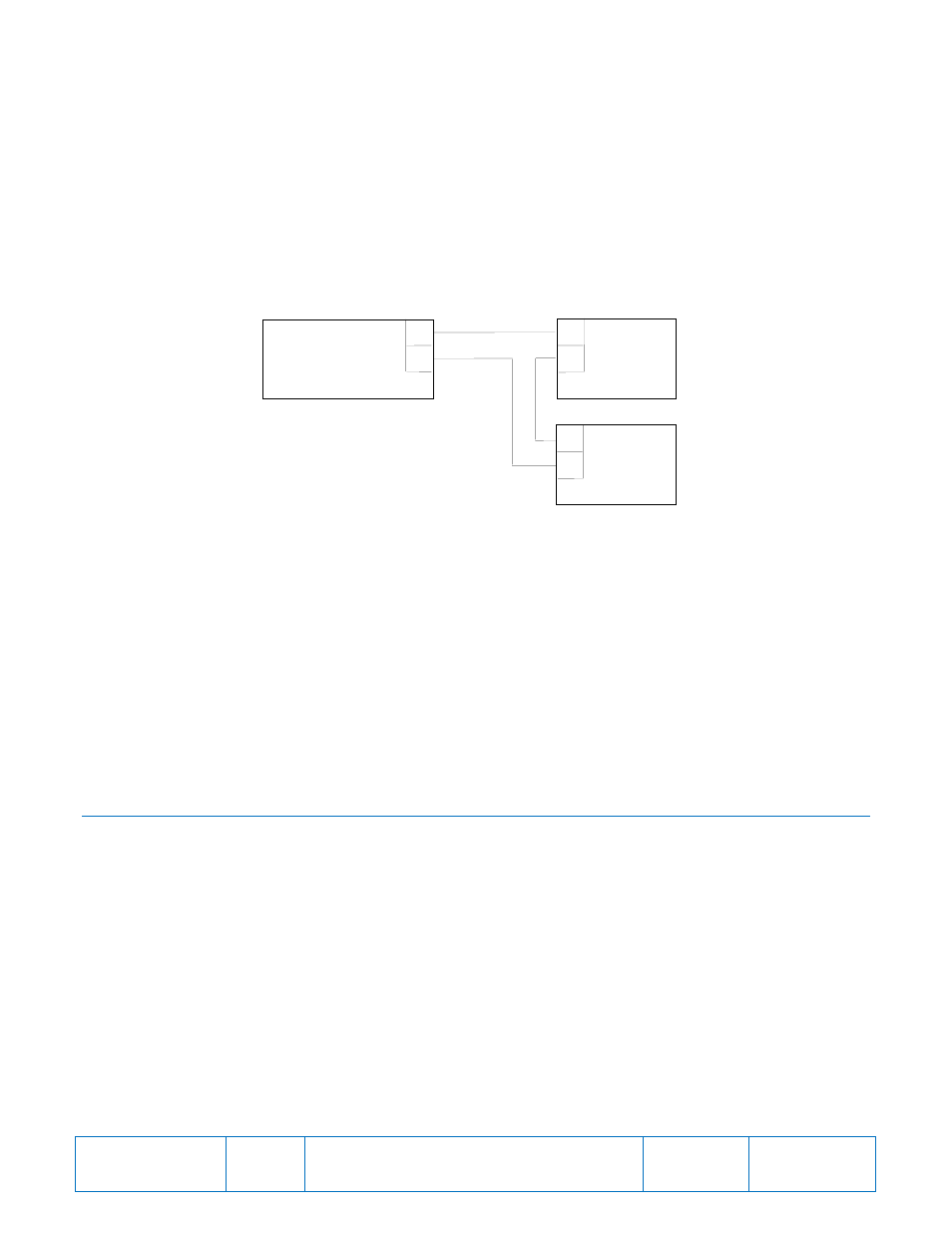

Abbildung 9. Verbindung von EL 200 und SCP 250
Stromverstärkungssystem
Mit der CBS 212 Option liefert, wenn die Generatorausgangsspannung auf Grund eines Kurzschlusses oder weil
ein großer Motor anläuft unter den voreingestellten Arbeitspunkt abfällt, der CBS 212 die volle Stromverstärkung
an den Generatorerreger, bis die Spannung auf einen Pegel kurz über dem Arbeitspunkt zurückkehrt.
Manuelle Spannungssteuerung
Der Basler MVC-112 bietet Ihnen eine Methode zur manuellen Steuerung des Generatorausganges während der
Generator anläuft, während der Inbetriebnahme oder im unwahrscheinlichen Fall eines Reglerausfalls. Das
Modell MVC-112 kann sowohl mit dem AVC63-12 als auch dem AVC125-10 Spannungsregler verwendet werden.
BETRIEBSTEST
Dieser Test verifiziert den ordnungsgemäßen Betrieb des AVC63-12 bzw. AVC125-10. Tabelle 2 listet jedes
Reglermodell und die zugehörige Testspannung und -frequenz auf.
Führen Sie folgende Schritte durch, um die Arbeit des Reglers zu überprüfen:
1.
Schließen Sie den Regler entsprechend Abbildung 10 an und legen Sie die entsprechenden Spannungen an.
2.
Drehen Sie den Regler für VLT ADJ vollständig gegen den Uhrzeigersinn. Beobachten Sie, dass die Lampe
ausgeht.
3.
Drehen Sie den Regler VLT ADJ im Uhrzeigersinn. Beobachten Sie, dass die Lampe angeht.
4.
Verstellen Sie den Regler VLT ADJ bis die Lampe gerade ausgeht.
L
C
2
3
Teil von
AVC
63
-
12
oder
AVC
125
-
10
Teil von
EL
200
A
C
Teil von
SCP
250
Unter Verwendung der Klemmen, die hier in
dieser Reihenschaltung dargestellt sind
können AVC Einheiten entweder mit dem
EL200 oder dem SCP 250 verbunden
werden. Konsultieren Sie die Handbücher
der Einheiten für weitere Informationen.
Wenn der AVC eine positive Spannung am
Hilfseingang empfängt (Klemme 2 positiv,
Klemme 3 negativ) wird der Sollwert
gesenkt. Eine negative Spannung
(Klemme 2 negativ, Klemmen 3 positiv) am
Hilfseingang erhöht den Sollwert.
