Abschaltung bei Übererregung
Die Schutzfunktion Abschaltung bei Übererregung reduziert in den im Folgenden für die jeweiligen Spannungen
aufgelisteten Zeiten die Ausgangsspannung auf Null. Andere Spannungen und Zeiten basieren auf den in
Abbildungen 4 und 5 dargestellten abhängigen Kennlinien.
AVC63-12
125 Vdc,
±10% in etwa 10 s
210 Vdc,
±10% in etwa 1 s oder weniger
AVC125-10
250 Vdc,
±10% in etwa 10 s
360 Vdc,
±10% in etwa 4 s oder weniger
1
10
100
70
90
110
130
150
170
190
210
230
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region

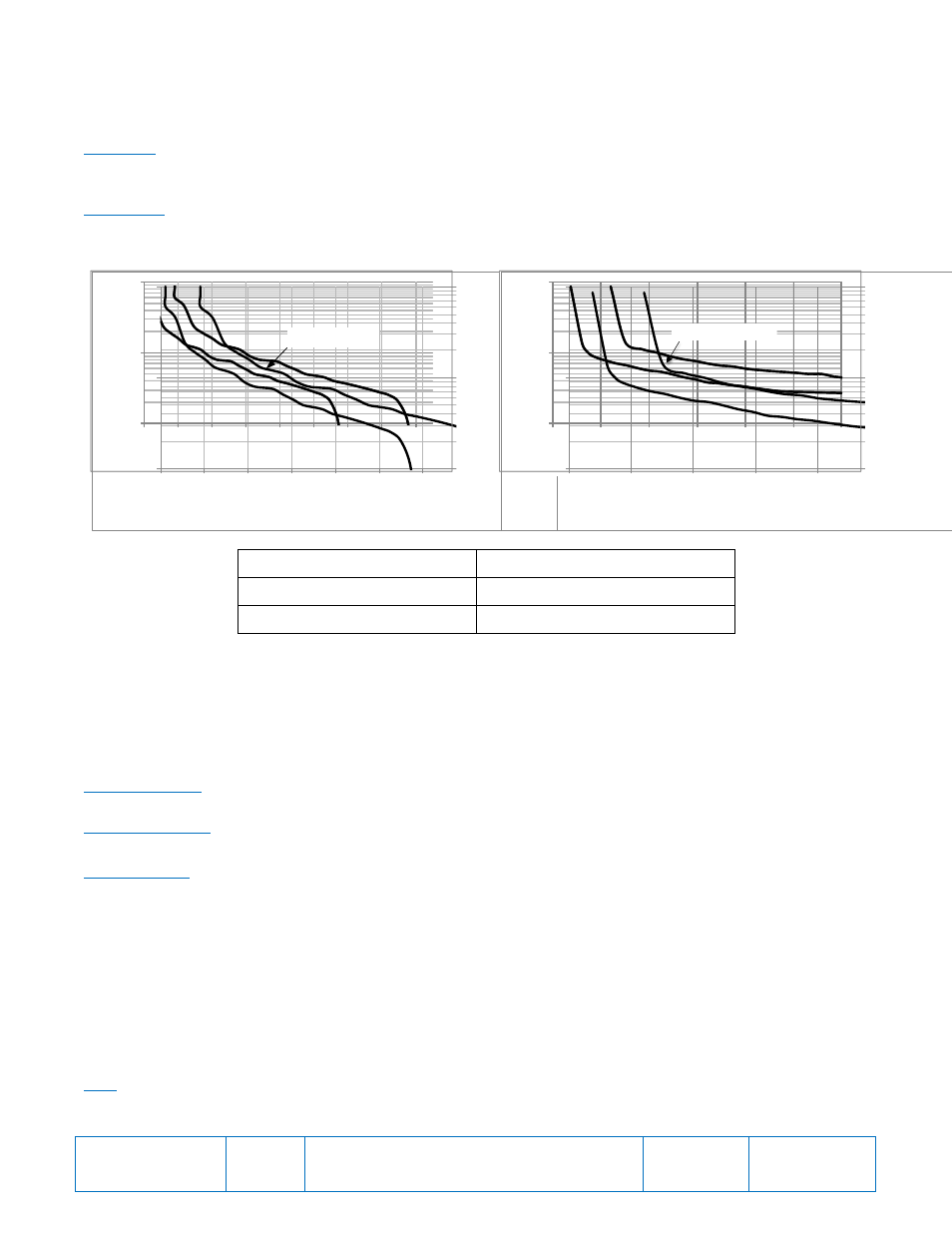

Abbildung 4. AVC63-12 Kennlinien für
Abschaltung bei Übererregung
1
10
100
240
260
280
300
320
340
360
Ti
m
e i
n
Se
co
nd
s
DC Output Voltage
Shutdown Region
Abbildung 5. AVC125-10 Kennlinien für
Abschaltung bei Übererregung
Time in seconds
Zeit in Sekunden
Shutdown region
Abschaltebereich
DC Output Voltage
DC Ausgangsspannung
Kompensation für Statik / Spannungsabfall
<10 VA einstellbar von 0 bis 10% des Nenneingangsstroms bei einem Leistungsfaktor von 0,8. (Die
Spannungsabfallkompensation kompensiert nur für einen Spannungsabfall auf Grund von Blindwiderstands- und
induktiven Komponenten des Laststroms.)
Behördliche Genehmigungen
UL-Anerkennung
UL 6200, Datei E97035
CSA Zertifizierung
Standard CAN/CSA-C22.2 Nr. 14-95, Datei LR 23131
CE Konformität
Abgestrahlte Emissionen:
EN50081-2
Geleitete Emissionen:
EN50081-2 (EN55011, Class A)
ESD Störfestigkeit:
EN50082-2 (4 kV Kontakt, 8 kV Luft)
EFT Störfestigkeit:
EN50082-2 (2 kV Kupplungsklemme)
Störfestigkeit gegen Magnetfelder:
EN50082-2 (30 Arms, 50 Hz)
Sicherheit:
EN61010-1
Störfestigkeit gegen Abstrahlung
Elektrisches Feld:
EN61000-4-3 (10 V/m)
Geleitet:
EN61000-4-6 (10 Vrms)
Typenprüfungen
Stoß
Widersteht 20 G auf jeder der 3 aufeinander senkrecht stehenden Ebenen.
Publikation
9337275991
Revision
H
Anleitung
Datum
01/15
Seite
3 von 12
