Tabelle 2. Testspannung und -frequenz
Modell
Eingang
Leistung
Abtastung
Vac
Hz
AVC63-12A1
120
120
50/60
AVC63-12A2
120
120
400
AVC63-12B1
120
240
50/60
AVC63-12B2
120
240
400
AVC125-10A1
240
120
50/60
AVC125-10A2
240
120
400
AVC125-10B1
240
240
50/60
AVC125-10B2
240
240
400
Der Regler arbeitet zufrieden stellend, wenn oben dargestellte Ergebnisse erzielt werden. Die Stabilität muss
jedoch mit Generator und Regler in Betrieb getestet werden.

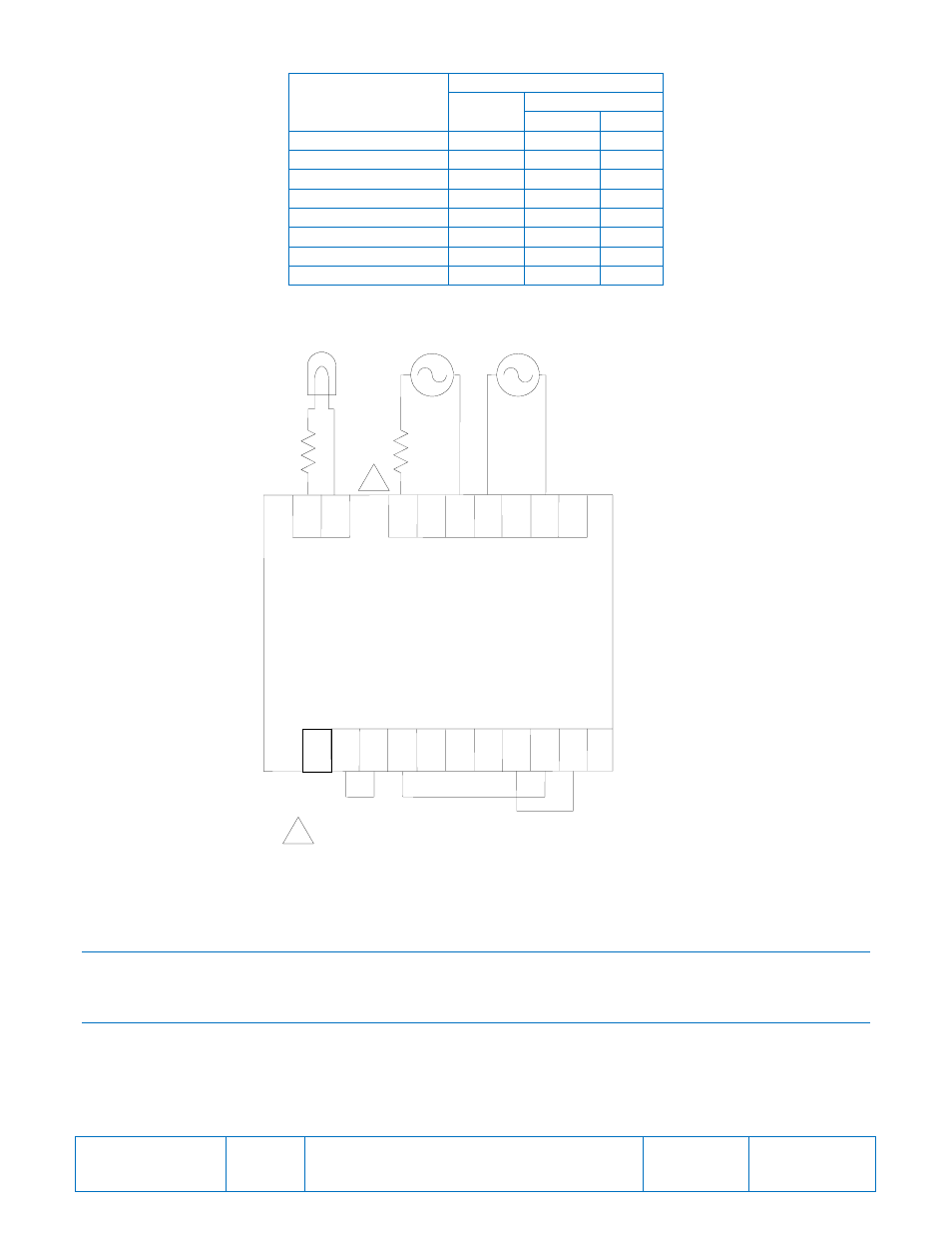

Abbildung 10. Testaufbau
WARTUNG
Am Regler sollte regelmäßig überprüft werden, dass dieser sauber und frei von Staub oder Feuchtigkeit ist.
Überprüfen Sie, dass alle Anschlüsse sauber und fest sind.
FEHLERBESEITIGUNG
Im Falle eines Ausfalls des Reglers oder eines fehlerhaften Betriebs kann eine Vereinfachung des Systems durch
das Entfernen von Komponenten, wie zum Beispiel dem Potentiometer für externe Regelung und anderer nicht
unbedingt notwendiger Geräte, für die Fehlersuche hilfreich sein.
F
1
F
2
26
30
20
22
AVC63-12 oder AVC 125-10
D
2590
-33
03
-24
-06
10
Ohm
Eingangs-
leistung
100
W
Lampe
24
28
2
3
5
6
6
a
7
8
5
a
9
4
CH
GND
Abtast-
spannung
20
Ohm
1
1
Es sollte ein Drahtwiderstand mit einer minimalen
Belastbarkeit von 15 W verwendet werden.
