Produktbeschreibung

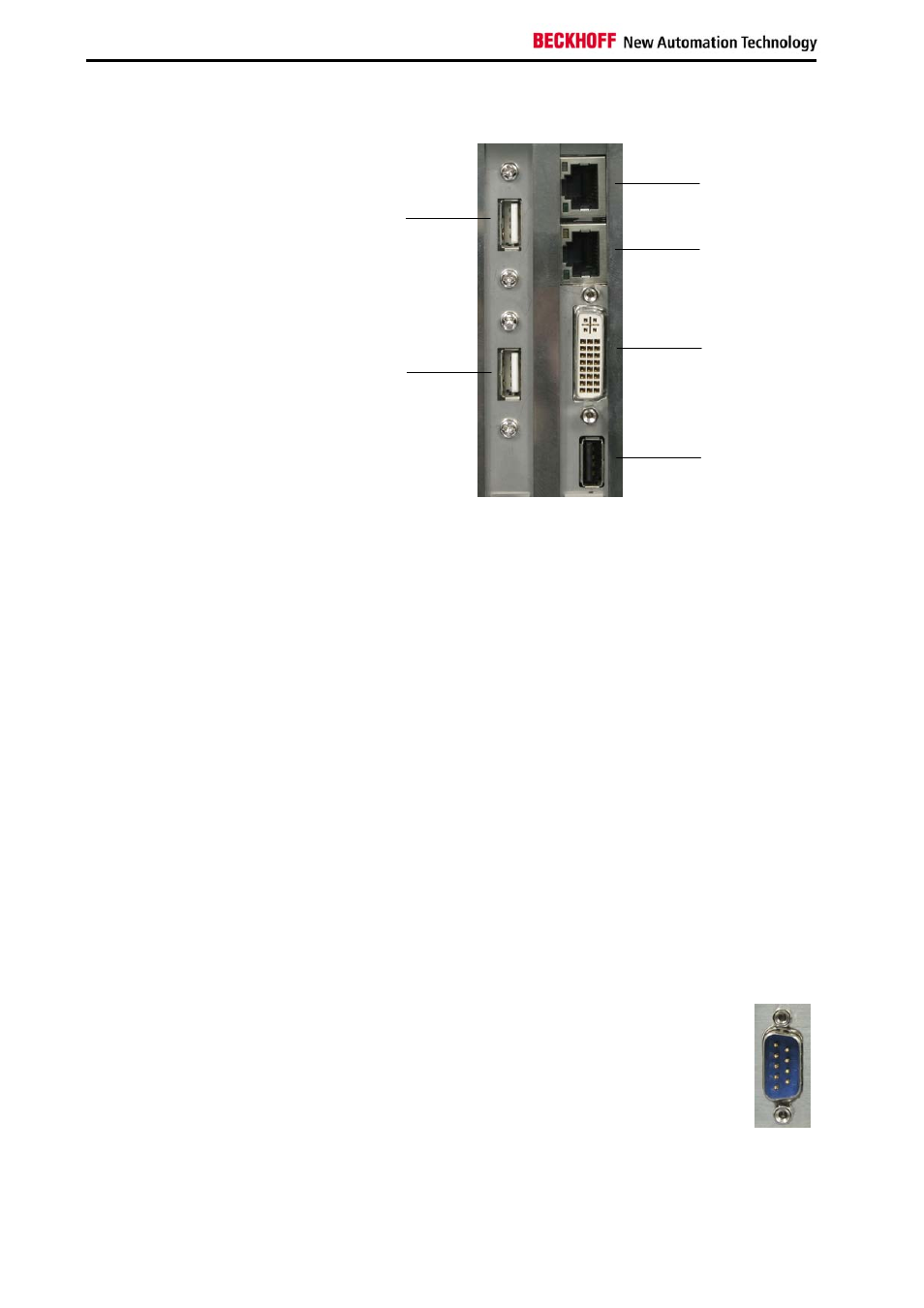

Schnittstellen
Schnittstellen der
Industrie-PCs
C63xx
USB-Schnittstellen
USB1 – USB2
Die beiden USB-Schnittstellen (1) und (2) dienen dem Anschluss des
Control Panels CP68xx oder CP78xx. Unterstützt wird die USB 2.0-Norm.
Alternativ können Peripheriegeräte mit USB-Anschluss angeschlossen
werden.
Netzwerk-Anschluss
Netzwerk
Über die 10/100 BaseT RJ-45-Anschlüsse (3) und (4) des On Board
Ethernet Adapters wird der PC mit dem lokalen Netzwerk verbunden.
DVI-Schnittstelle
DVI-I
Die Schnittstelle (5) dient dem Anschluss des Control Panels CP68xx oder
CP78xx. Alternativ kann ein Monitor mit DVI-Eingang oder VGA-Eingang
angeschlossen werden.
Zum Anschluss eines Monitors mit VGA-Eingang wird zusätzlich der
Adapter C9900-Z411 oder C9900-Z413 benötigt:
• C9900-Z411: Adapterstecker DVI-I auf VGA
• C9900-Z413: Adapterkabel DVI-I auf DVI und VGA, 15cm
USB-Schnittstelle
USB3
Eine weitere USB-Schnittstelle (6) dient dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB 2.0-Norm.
Serielle Schnittstelle
RS 232
COM2
Der Industrie-PC C63xx verfügt in der Grundausstattung über
eine serielle Schnittstelle COM2 vom Typ RS232, die auf eine
9-polige SUB-D Stiftleiste geführt ist. Die Schnittstelle befindet
sich neben dem Stromversorgungs-stecker.
Die COM3-Schnittstelle ist intern mit dem Netzteil verbunden.
Zusätzliche Steckkarten (optional)
Typenschild
Das Typenschild auf der Kunststoffkappe des PC-Gehäuses gibt Auskunft
über die Ausstattung des Industrie-PCs im Auslieferungszustand.
3
4
5
6
1
2
12
C63xx
